روتامتر پارکر مدل EF7731113220 یکی از ابزارهای دقیق و قابلاعتماد در اندازهگیری نرخ جریان سیالات است که با طراحی شفاف و مقیاسدار خود، امکان مشاهده مستقیم و دقیق جریان را برای اپراتور فراهم میکند. این روتامتر از محصولات باکیفیت شرکت Parker Hannifin است که در سیستمهای صنعتی برای کنترل و مانیتورینگ جریان مایعات و گازها مورد استفاده قرار میگیرد. مقاومت بالا در برابر فشار، ساختار ضدخوردگی، و دقت قابلتوجه در اندازهگیری، این تجهیز را به گزینهای ایدهآل برای صنایع پتروشیمی، غذایی، دارویی، و سیستمهای خنککننده تبدیل کرده است.
روتامتر چیست و چه کاربردی دارد؟
روتامتر یا Rotameter نوعی فلومتر با عملکرد مکانیکی است که بر اساس اصل اختلاف فشار و نیروی شناوری کار میکند. در این دستگاه، سیال از پایین به داخل لوله مخروطی شکل عبور میکند و با حرکت شناور داخل لوله، ارتفاع آن متناسب با نرخ جریان تغییر مییابد. میزان جریان سیال با خواندن موقعیت شناور روی مقیاس مدرج مشخص میشود.
بر خلاف فلومترهای الکترونیکی یا دیجیتال، روتامتر نیازی به منبع تغذیه ندارد و در نتیجه در محیطهای صنعتی که نیاز به اطمینان بالا و سادگی عملکرد دارند، بسیار محبوب است.
مدل Parker EF7731113220 با بدنه شفاف و طراحی دقیق خود، به اپراتور اجازه میدهد تغییرات لحظهای جریان را مشاهده کرده و در زمان مناسب تنظیمات سیستم را انجام دهد. این ویژگی بهویژه در خطوط انتقال هوا، نیتروژن، بخار، و سیالات فرآیندی اهمیت دارد.

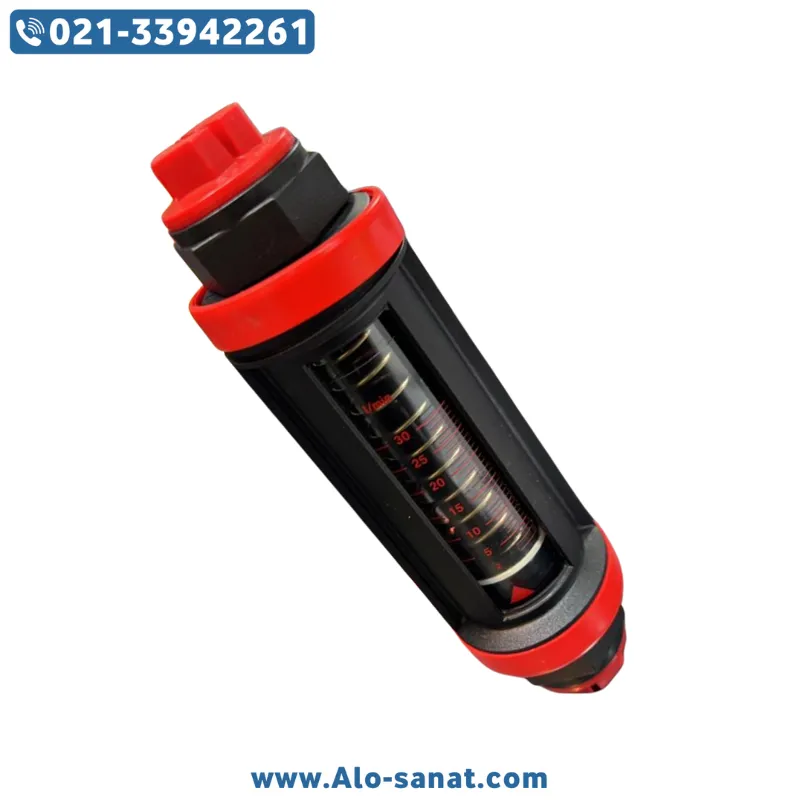

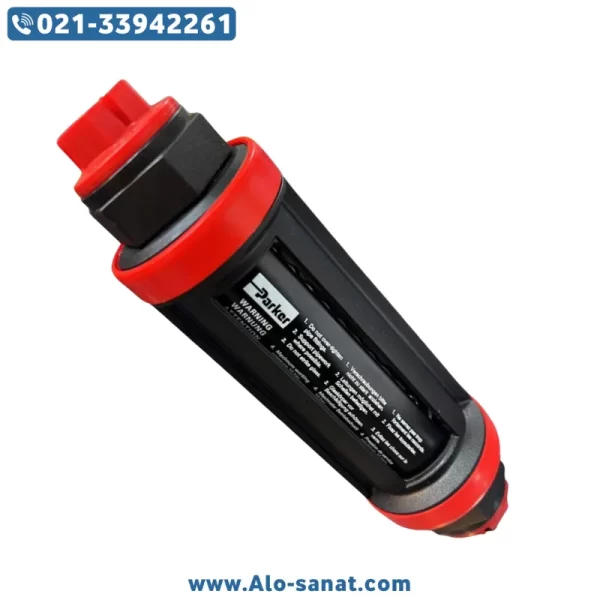

معرفی روتامتر پارکر Parker مدل EF7731113220
روتامتر پـارکـر Parker EF7731113220 از سری محصولات با کیفیت شرکت پارکر است که با هدف ارائه عملکرد پایدار، دقت بالا و طول عمر زیاد طراحی شده است. این مدل از جنس پلیکربنات مقاوم یا شیشه بوروسیلیکات ساخته میشود و دارای اتصالات فلزی از جنس استیل ضد زنگ یا برنج میباشد که در برابر فشار و خوردگی بسیار مقاوم است.
این مدل برای اندازهگیری جریان هوا، گاز طبیعی، آب و روغنهای صنعتی طراحی شده و قابلیت نصب در خطوط عمودی را دارد. مقیاس مدرج روی بدنه امکان قرائت دقیق جریان را فراهم کرده و شناور داخل آن معمولاً از جنس فولاد ضد زنگ، تفلون یا شیشه سخت است.
طراحی روتامتر EF7731113220 به گونهای است که افت فشار کمی در سیستم ایجاد کرده و به همین دلیل در سیستمهایی که نیاز به مصرف انرژی پایین دارند، گزینهای بهینه محسوب میشود.
مزایای استفاده از روتامتر Parker مدل EF7731113220
روتامتر پارکر نهتنها دقت و عملکرد بالایی دارد، بلکه با مزایای متعدد خود توانسته در صنایع مختلف جایگاه ویژهای پیدا کند.
دقت بالا در قرائت جریان: طراحی مخروطی دقیق لوله و شناور سبک باعث ایجاد قرائت خطی و قابلاعتماد میشود.
بدون نیاز به برق: عملکرد مکانیکی و ساده بدون نیاز به هیچ منبع تغذیه، هزینه نگهداری را کاهش میدهد.
قابلیت مشاهده مستقیم: بدنه شفاف روتامتر پارکر امکان دیدن لحظهای جریان را فراهم میکند.
مقاومت در برابر خوردگی: مواد مقاوم به شیمیایی و خوردگی باعث دوام بالا در محیطهای صنعتی سخت میشود.
نصب و نگهداری آسان: ساختار ساده باعث سهولت در نصب، تعویض و تمیزکاری دورهای میگردد.
قابلاستفاده برای مایعات و گازها: طراحی چندمنظوره برای انواع سیالات فرآیندی صنعتی.
جزئیات فنی روتامتر پارکر Parker EF7731113220
در ادامه مشخصات فنی این مدل از روتامتر پارکر بهصورت دقیق آورده شده است:
برند: Parker (پـارکـر)
مدل: EF7731113220
نوع تجهیز: روتامتر (Rotameter) / فلومتر مکانیکی
سیالات قابل اندازهگیری: هوا، گازهای صنعتی، آب، روغنهای سبک و سیالات شیمیایی غیرخورنده
جنس بدنه: شیشه بوروسیلیکات یا پلیکربنات مقاوم
جنس شناور: فولاد ضد زنگ (Stainless Steel) یا شیشه سخت
اتصالات: ¼ اینچ یا ½ اینچ NPT بر اساس سفارش
محدوده اندازهگیری جریان: بسته به نوع سیال بین 0.1 تا 10 لیتر در دقیقه برای مایعات و 0.5 تا 20 لیتر در دقیقه برای گازها
فشار کاری: تا 10 بار (150 psi)
دمای کاری: 0 تا 120 درجه سانتیگراد
دقت اندازهگیری: ±2% از مقدار کامل مقیاس
نحوه نصب: بهصورت عمودی با جریان از پایین به بالا
افت فشار: کمتر از 0.07 بار در دبی نامی
وزن تقریبی: 300 تا 500 گرم بسته به مدل و متریال
درجه حفاظتی: IP54
کاربردها:
خطوط انتقال هوای فشرده و نیتروژن
سیستمهای خنککننده صنعتی (Cooling Systems)
صنایع غذایی، دارویی و پتروشیمی
سیستمهای آزمایشگاهی و تحقیقاتی
خطوط بستهبندی و پرکننده خودکار
نحوه عملکرد روتامتر پارکر مدل EF7731113220
عملکرد این دستگاه بر اساس اصل شناوری و تعادل نیروها است. زمانی که سیال از قسمت پایین لوله وارد میشود، به شناور نیروی بالابرنده وارد میکند. این نیرو تا جایی افزایش مییابد که وزن شناور و نیروی مقاومت سیال به تعادل برسند. در این نقطه، شناور در ارتفاعی متناسب با دبی جریان قرار میگیرد.
ارتفاع شناور با مقیاس مدرج روی بدنه لوله قابل خواندن است و مقدار جریان از روی آن مشخص میشود. با افزایش دبی، شناور بالاتر میرود و با کاهش دبی پایین میآید. این عملکرد ساده، اما دقیق، موجب شده روتامتر پارکر در فرآیندهایی که نیاز به مانیتورینگ لحظهای دارند، بسیار کارآمد باشد.
ساختار داخلی و جنس اجزاء روتامتر Parker
در ساخت این مدل از پلیکربنات شفاف با مقاومت بالا استفاده شده است تا هم دقت مشاهده افزایش یابد و هم در برابر فشار و ضربه مقاوم باشد. در برخی مدلها از شیشه بوروسیلیکات (Borosilicate Glass) بهره گرفته میشود که تحمل دمایی بالایی دارد و برای سیالات داغ مناسب است.
اتصالات بالا و پایین از جنس استنلس استیل 316 یا برنج انتخاب میشوند تا مقاومت مکانیکی و دوام در برابر خوردگی تضمین گردد.
شناور داخلی نیز معمولاً از فولاد ضد زنگ، تفلون یا آلومینیوم ساخته میشود تا ضمن سبکی، عملکرد روانی در داخل لوله داشته باشد. طراحی دقیق این اجزا سبب کاهش افت فشار و افزایش طول عمر تجهیز میشود.
کاربرد روتامتر پارکر در صنایع مختلف
روتامتر پارکر مدل EF7731113220 در بسیاری از صنایع کلیدی کاربرد دارد، از جمله:
صنایع پتروشیمی و پالایشگاهها: برای کنترل جریان گازها، بخار و مایعات فرآیندی.
صنایع دارویی و غذایی: بهدلیل طراحی بهداشتی و مقاومت در برابر شستوشو، برای کنترل جریان آب مقطر و گازهای تمیز.
سیستمهای خنککننده صنعتی: جهت کنترل جریان آب خنککننده در خطوط تولید و دستگاههای CNC.
کاربردهای آزمایشگاهی: برای اندازهگیری جریان دقیق در دستگاههای تحقیقاتی و کالیبراسیون.
سیستمهای هوای فشرده: برای تنظیم جریان و کنترل مصرف انرژی در خطوط هوای صنعتی.
نکات نصب و نگهداری روتامتر Parker EF7731113220
برای افزایش دقت و عمر مفید روتامتر پارکر، رعایت نکات زیر ضروری است:
همیشه دستگاه را بهصورت عمودی نصب کنید تا حرکت شناور دقیق باشد.
از ورود ذرات جامد یا سیالهای آلوده به داخل لوله جلوگیری کنید؛ استفاده از فیلتر در ورودی توصیه میشود.
هنگام نصب، از اعمال گشتاور بیش از حد روی اتصالات خودداری کنید.
برای جلوگیری از شوک حرارتی، از تغییر ناگهانی دمای سیال خودداری شود.
هر شش ماه یکبار دستگاه را تمیز و از نظر حرکت روان شناور بررسی کنید.
مقایسه روتامتر پارکر با سایر برندها
در مقایسه با برندهایی مانند Brooks، Krohne و Yokogawa، مدل Parker EF7731113220 از نظر دوام و سادگی کاربری مزیت دارد. طراحی شفاف، قیمت رقابتی و قابلیت اطمینان بالا، از دلایل اصلی محبوبیت این مدل است. همچنین سرویسپذیری آسان و در دسترس بودن قطعات یدکی از برتریهای آن محسوب میشود.
جمعبندی
روتامتر پارکر مدل EF7731113220 ابزاری دقیق، مطمئن و مقرونبهصرفه برای اندازهگیری جریان سیالات در سیستمهای صنعتی است. ترکیب طراحی شفاف، دقت بالا، و ساختار مقاوم باعث شده این مدل یکی از پرکاربردترین تجهیزات کنترل جریان در صنایع مختلف باشد. اگر به دنبال روتامتری هستید که هم از نظر عملکرد و هم از نظر دوام در سطح بالایی قرار دارد، Parker EF7731113220 انتخابی ایدهآل است.
پرسش و پاسخ (FAQ)
۱. آیا روتامتر پارکر مدل EF7731113220 برای گاز هم قابل استفاده است؟
بله، این مدل برای گازهای صنعتی مانند نیتروژن، هوای فشرده و گاز طبیعی نیز قابل استفاده است.
۲. آیا جهت نصب روتامتر مهم است؟
بله، این دستگاه باید حتماً در حالت عمودی نصب شود تا شناور بهدرستی در مسیر جریان حرکت کند.
۳. آیا امکان تنظیم یا کالیبراسیون روتامتر پارکر وجود دارد؟
در صورت نیاز، میتوان با استفاده از تجهیزات آزمایشگاهی و جدولهای تصحیح سیال، کالیبراسیون دورهای انجام داد.
۴. تفاوت روتامتر پارکر EF7731113220 با فلومتر دیجیتال چیست؟
روتامتر مکانیکی بدون برق کار میکند و ساختار سادهتری دارد، در حالی که فلومتر دیجیتال خروجی الکتریکی و قابلیت ثبت داده دارد.
۵. چه مدت یکبار باید روتامتر سرویس شود؟
بسته به نوع سیال و شرایط کاری، معمولاً هر ۶ تا ۱۲ ماه یکبار تمیزکاری و بازبینی توصیه میشود.
