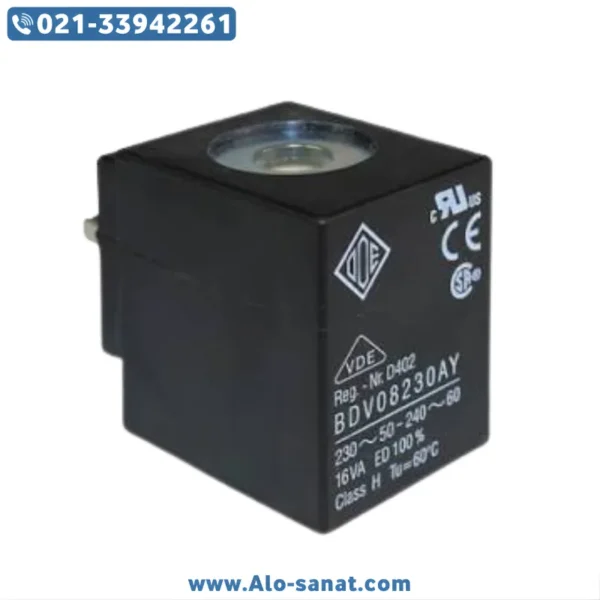

بوبین شیر برقی ODE ایتالیا برای راهاندازی انواع شیر برقی ODE در سیستمهای صنعتی، تأسیساتی و دستگاههای فرایندی استفاده میشود. این قطعه با ایجاد میدان مغناطیسی، پلانجر یا هسته متحرک شیر را جابهجا میکند. انتخاب ولتاژ، توان، نوع جریان AC یا DC و سوکت برق مناسب در عملکرد ایمن بوبین بسیار مهم است. بوبین شیر برقی ODE ایتالیا در مدلهای مختلف برای آب، هوا، بخار، گاز، روغن و تجهیزات خاص قابل استفاده است.
معرفی بوبین شیر برقی ODE ایتالیا
بوبین شیر برقی ODE ایتالیا یکی از اجزای اصلی شیر برقی است و وظیفه تبدیل انرژی الکتریکی به نیروی مغناطیسی را بر عهده دارد. وقتی برق به بوبین اعمال میشود، میدان مغناطیسی داخل سیمپیچ ایجاد شده و هسته متحرک شیر به حرکت درمیآید. این حرکت باعث باز یا بسته شدن مسیر سیال میشود.
برند ODE یکی از برندهای شناختهشده ایتالیایی در زمینه تولید شیرهای برقی و تجهیزات کنترل سیال است. بوبین شیر برقی ODE ایتالیا معمولاً برای تعویض بوبین سوخته، تغییر ولتاژ شیر برقی یا تعمیر تجهیزات صنعتی استفاده میشود.
این بوبینها بسته به سری شیر برقی، در ابعاد، توان، ولتاژ و نوع سوکت متفاوت تولید میشوند. به همین دلیل هنگام خرید بوبین شیر برقی ODE ایتالیا باید مشخصات درجشده روی بوبین قبلی یا کد فنی شیر برقی بررسی شود.
بوبین بهتنهایی مسیر سیال را کنترل نمیکند؛ بلکه روی بدنه شیر برقی نصب میشود و همراه با هسته، فنر، اوریفیس و دیافراگم یا پلانجر، عملکرد شیر را کامل میکند.
مزایای استفاده از بوبین شیر برقی ODE ایتالیا
یکی از مهمترین مزایای بوبین شیر برقی ODE ایتالیا، سازگاری دقیق با شیرهای برقی همین برند است. استفاده از بوبین اصلی یا سازگار با مشخصات صحیح، عملکرد شیر را پایدارتر و عمر تجهیز را بیشتر میکند.
این بوبینها در ولتاژهای متنوع عرضه میشوند و میتوان آنها را متناسب با مدار فرمان دستگاه انتخاب کرد. مدلهای 220VAC، 230VAC، 24VAC، 24VDC، 12VDC و 110VAC از گزینههای رایج در بازار هستند.
تعویض بوبین در بسیاری از مواقع باعث کاهش هزینه تعمیر میشود. اگر بدنه شیر برقی سالم باشد و فقط سیمپیچ سوخته باشد، نیازی به تعویض کامل شیر نیست.
بوبین شیر برقی ODE ایتالیا برای کاربردهای متنوعی مانند آب، هوا، بخار، گاز، روغن، دستگاههای اسپرسوساز، تجهیزات صنعتی، سیستمهای گرمایشی و ماشینآلات اتوماتیک استفاده میشود.
وجود سوکت برق مناسب، نصب و عیبیابی بوبین را سادهتر میکند و امکان جداسازی سریع کابل از شیر برقی را فراهم میسازد.
جزئیات فنی بوبین شیر برقی ODE ایتالیا
برند: ODE
کشور سازنده برند: ایتالیا
نوع محصول: بوبین شیر برقی یا Solenoid Coil
کاربرد: تحریک الکترومغناطیسی شیر برقی
سازگاری: شیرهای برقی ODE و مدلهای همابعاد سازگار
ولتاژهای رایج: 220VAC، 230VAC، 110VAC، 24VAC، 24VDC، 12VDC
نوع جریان: AC یا DC بر اساس مدل
توان مصرفی: وابسته به سری بوبین، معمولاً در محدوده چند وات تا چند ده وات
نوع نصب: نصب روی لوله هسته یا تیوب شیر برقی
نوع اتصال برق: سوکتدار، فیشی یا ترمینالی بر اساس مدل
سوکت رایج: سوکت DIN یا سوکتهای کوچک متناسب با سری بوبین
جنس بدنه بوبین: پلیمر مقاوم حرارت یا رزین عایق
کلاس عایقی: متناسب با مدل و دیتاشیت
درجه حفاظت: وابسته به نوع سوکت، واشر و شرایط نصب
کاربرد سیال: آب، هوا، بخار، گاز، روغن و سیالات سازگار با بدنه شیر
مشخصات دقیق بوبین شیر برقی ODE ایتالیا باید از روی نوشته روی بوبین، کد فنی شیر برقی، ولتاژ دستگاه و نوع سوکت بررسی شود.
ولتاژهای بوبین شیر برقی ODE ایتالیا
بوبین شیر برقی ODE ایتالیا در ولتاژهای مختلف تولید میشود و انتخاب اشتباه ولتاژ میتواند باعث سوختن بوبین یا عمل نکردن شیر شود.
مدل 220 یا 230 ولت AC برای تجهیزاتی استفاده میشود که مستقیماً با برق شهری کار میکنند. این نوع در بسیاری از دستگاههای صنعتی، تأسیساتی و تجهیزات گرمایشی رایج است.
مدل 24 ولت AC برای مدارهای فرمان ایمنتر و سیستمهایی استفاده میشود که خروجی ترانس ۲۴ ولت متناوب دارند. این مدل در تابلوهای کنترلی و تجهیزات اتوماسیون کاربرد زیادی دارد.
مدل 24 ولت DC برای مدارهای PLC، منابع تغذیه DC و سیستمهای کنترلی صنعتی استفاده میشود. در این مدل، قطببندی و نوع سوکت ممکن است اهمیت بیشتری داشته باشد.
مدل 12VDC بیشتر در تجهیزات کوچک، دستگاههای خاص، سیستمهای باتریخور و کاربردهای سفارشی دیده میشود. مدل 110VAC نیز برای برخی تجهیزات وارداتی و استانداردهای برق خاص استفاده میشود.
سوکت برق بوبین شیر برقی ODE ایتالیا
سوکت برق وظیفه اتصال کابل دستگاه به پایههای بوبین را بر عهده دارد. در بسیاری از مدلهای بوبین شیر برقی ODE ایتالیا، سوکت بهصورت جداگانه روی بوبین نصب میشود و با پیچ مرکزی یا گیره در جای خود محکم میگردد.
سوکتهای رایج میتوانند از نوع DIN استاندارد، مینی DIN یا سوکت مخصوص سریهای کوچکتر باشند. نوع سوکت باید با پایههای بوبین هماهنگ باشد؛ زیرا فاصله پایهها و شکل اتصال در همه بوبینها یکسان نیست.
برخی سوکتها دارای چراغ LED هستند. سوکت LEDدار هنگام برقدار شدن بوبین روشن میشود و برای عیبیابی بسیار مفید است. در بعضی مدلهای DC، سوکت ممکن است دارای مدار محافظ یا یکسوکننده باشد.
واشر سوکت نیز اهمیت زیادی دارد. اگر واشر درست نصب نشود، رطوبت، بخار یا گردوغبار میتواند وارد محل اتصال شده و باعث اتصالی، سولفاته شدن پایهها یا خرابی بوبین شود.
علائم خرابی بوبین شیر برقی ODE ایتالیا
یکی از نشانههای خرابی بوبین شیر برقی ODE ایتالیا، عمل نکردن شیر با وجود رسیدن فرمان برق است. در این حالت ممکن است بوبین سوخته باشد یا هسته شیر گیر کرده باشد.
داغ شدن بیش از حد، بوی سوختگی، تغییر رنگ بدنه بوبین، قطع شدن سیمپیچ یا صدای وزوز غیرعادی نیز از نشانههای رایج خرابی هستند.
گاهی سوکت برق، فیشها یا کابل دستگاه مشکل دارند و بوبین سالم است. به همین دلیل پیش از تعویض، باید ولتاژ ورودی، سلامت سوکت و اتصال صحیح سیمها بررسی شود.
اگر بوبین AC به مدار DC یا بوبین DC به مدار AC متصل شود، عملکرد شیر دچار اختلال میشود و احتمال سوختن قطعه وجود دارد.
نکات نصب و انتخاب
قبل از نصب بوبین شیر برقی ODE ایتالیا باید برق دستگاه کاملاً قطع شود. در مدلهای ۲۲۰ ولت، خطر برقگرفتگی جدی است و نصب باید توسط فرد متخصص انجام شود.
ولتاژ، نوع جریان، توان، ابعاد داخلی بوبین، قطر سوراخ مرکزی، ارتفاع بوبین و نوع سوکت باید با شیر برقی و مدار دستگاه مطابقت داشته باشد.
بوبین باید بهدرستی روی تیوب شیر قرار گیرد و مهره یا خار نگهدارنده آن محکم شود. نصب لق یا ناقص میتواند باعث صدای اضافی، داغی و عملکرد ناپایدار شود.
اگر شیر برقی در محیط مرطوب، بخار، فضای باز یا نزدیک سیالات داغ نصب میشود، باید به درجه حفاظت سوکت و سلامت واشر آببندی توجه شود.
سوالات متداول (بوبین شیر برقی ODE ایتالیا)
۱. آیا بوبین شیر برقی ODE ایتالیا در ولتاژ 220 ولت موجود است؟
بله، بسیاری از مدلهای ODE با ولتاژ 220 یا 230 ولت AC عرضه میشوند، اما باید نوع ولتاژ دقیق از روی بوبین قبلی بررسی شود.
۲. آیا میتوان بوبین 24 ولت را بهجای 220 ولت نصب کرد؟
خیر، ولتاژ بوبین باید دقیقاً با مدار فرمان دستگاه یکسان باشد. نصب ولتاژ اشتباه باعث سوختن بوبین یا عمل نکردن شیر میشود.
۳. آیا سوکت همراه بوبین ODE ارائه میشود؟
بسته به مدل و نحوه فروش متفاوت است. در بعضی موارد سوکت همراه بوبین است و در برخی موارد باید سوکت سازگار جداگانه تهیه شود.
۴. تفاوت بوبین AC و DC چیست؟
بوبین AC برای برق متناوب و بوبین DC برای برق مستقیم طراحی شده است. حتی اگر عدد ولتاژ یکسان باشد، نوع جریان باید مطابق مدار دستگاه باشد.
۵. از کجا بفهمیم بوبین شیر برقی ODE سوخته است؟
اگر ولتاژ صحیح به بوبین میرسد اما شیر عمل نمیکند، یا بوبین بوی سوختگی، قطعشدگی اهمی، داغی غیرعادی یا تغییر رنگ دارد، احتمال خرابی آن زیاد است.
