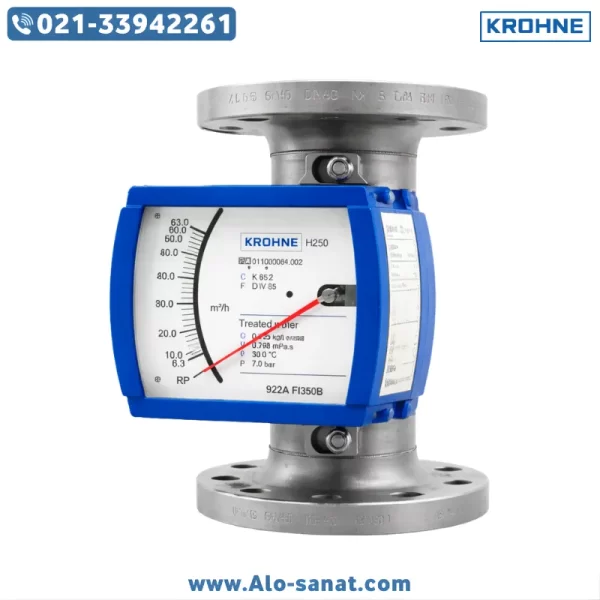

فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ یکی از تجهیزات دقیق و صنعتی برای اندازهگیری دبی مایعات و گازها در خطوط فرآیندی با قطر متوسط تا بزرگ است. این فلومتر بر اساس اصل سطح متغیر (Variable Area) طراحی شده و به دلیل ساختار تمامفلزی، در شرایط فشار و دمای بالا عملکرد پایدار و مطمئن ارائه میدهد. فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ در صنایع نفت، گاز، پتروشیمی، نیروگاهی و آب و فاضلاب کاربرد گسترده دارد و برای نصب در خطوط 2 اینچی استاندارد گزینهای حرفهای محسوب میشود.
این مدل از سری صنعتی H250 بوده و برای محیطهایی طراحی شده که نیاز به نمایش محلی جریان همراه با امکان دریافت سیگنال کنترلی وجود دارد.
معرفی فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ
فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ بر اساس حرکت یک شناور در داخل لوله مخروطی فلزی کار میکند. سیال از پایین وارد بدنه شده و شناور را به سمت بالا حرکت میدهد. موقعیت تعادلی شناور متناسب با دبی جریان است و این موقعیت از طریق سیستم مغناطیسی به نمایشگر بیرونی منتقل میشود.
در طراحی این فلومتر، بخش اندازهگیری کاملاً فلزی است و نمایشگر از سیال ایزوله شده است. این ویژگی باعث افزایش ایمنی در کاربردهای با سیالات خورنده، سمی یا تحت فشار میشود.
سایز 2 اینچ این مدل آن را برای خطوط اصلی انتقال با دبی متوسط تا بالا مناسب میکند و در بسیاری از پروژههای صنعتی سایز استاندارد محسوب میشود.
ساختار و تکنولوژی عملکرد Krohne H250-RR-M9
مدل H250-RR-M9 از برند Krohne بهصورت مکانیکی و بدون نیاز به برق برای نمایش جریان کار میکند. شناور داخلی به کمک کوپل مغناطیسی به یک عقربه یا نشانگر خطی متصل است که مقدار جریان را روی اسکیل مدرج نمایش میدهد.
در صورت نیاز، این فلومتر قابلیت تجهیز به ماژولهای الکترونیکی برای تولید خروجی 4-20mA را دارد. همچنین امکان نصب سوئیچ حدی برای اعلام آلارم در دبیهای مشخص فراهم است.
این ترکیب عملکرد مکانیکی و قابلیت ارتقا الکترونیکی باعث شده مدل H250-RR-M9 در بسیاری از سیستمهای کنترلی صنعتی مورد استفاده قرار گیرد.
مزایای فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ
یکی از مهمترین مزایای فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ مقاومت مکانیکی بالا در برابر فشار، ضربه و شرایط محیطی سخت است. بدنه فلزی آن در مقایسه با روتامترهای شیشهای ایمنی بیشتری دارد.
مزیت دیگر، نمایش مستقل از برق است. حتی در صورت قطع تغذیه، مقدار دبی بهصورت مکانیکی قابل مشاهده خواهد بود.
قابلیت تجهیز به خروجی آنالوگ و سوئیچ آلارم نیز باعث میشود این فلومتر علاوه بر مانیتورینگ محلی، در سیستمهای اتوماسیون صنعتی نیز قابل استفاده باشد.
این مدل برای اندازهگیری مایعات تمیز، سیالات فرآیندی و گازها با کالیبراسیون مناسب قابل استفاده است.
مشخصات فنی فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ
نوع فلومتر: سطح متغیر (Rotameter)
مدل: H250-RR-M9
سایز اتصال: 2 اینچ
نوع اتصال: فلنجی (مطابق استاندارد ANSI یا DIN)
جنس بدنه: استنلس استیل یا آلیاژ مقاوم
نوع نمایش: مکانیکی مغناطیسی
امکان نصب ترانسمیتر: دارد (خروجی 4-20mA)
امکان نصب سوئیچ حدی: دارد
دقت اندازهگیری: حدود ±1.6% از مقدار خوانده شده
حداکثر فشار کاری: بسته به کلاس فلنج، معمولاً تا چند ده بار
حداکثر دمای کاری: بسته به متریال، تا حدود 300 درجه سانتیگراد یا بیشتر
محدوده دقیق دبی بر اساس نوع سیال، چگالی و شرایط کاری در زمان سفارش تعیین میشود.
اهمیت سایز 2 اینچ در خطوط فرآیندی
در خطوط با دبی بالاتر، انتخاب فلومتر با سایز مناسب اهمیت زیادی دارد. فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ افت فشار کنترلشدهای ایجاد میکند و برای نصب در خطوط اصلی انتقال مناسب است.
این سایز در بسیاری از سیستمهای صنعتی استاندارد بوده و امکان جایگزینی یا نصب مستقیم در خطوط 2 اینچی موجود را فراهم میکند.
کاربردهای صنعتی فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ
در صنایع نفت و گاز برای اندازهگیری جریان سیالات فرآیندی استفاده میشود. در پتروشیمی برای کنترل دبی مواد شیمیایی کاربرد دارد.
در نیروگاهها برای مانیتورینگ جریان آب خنککننده یا سیالات کمکی مورد استفاده قرار میگیرد.
در صنایع آب و فاضلاب نیز برای اندازهگیری دبی خطوط اصلی انتقال کاربرد دارد.
نکات مهم در نصب و بهرهبرداری
فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ باید بهصورت عمودی نصب شود و جهت جریان از پایین به بالا باشد.
وجود طول مستقیم لوله قبل و بعد از فلومتر توصیه میشود تا جریان پایدار ایجاد شود.
در زمان سفارش، اعلام مشخصات دقیق سیال شامل دما، فشار، چگالی و نوع سیال ضروری است تا کالیبراسیون صحیح انجام شود.
بازرسی دورهای عملکرد شناور و سیستم مغناطیسی برای حفظ دقت توصیه میشود.
سوالات درباره فلومتر روتامتری کرونه مدل H250-RR-M9 سایز 2 اینچ
1. آیا این فلومتر بدون برق هم کار میکند؟
بله، نمایش دبی بهصورت مکانیکی انجام میشود و وابسته به برق نیست.
2. آیا امکان دریافت خروجی 4-20mA وجود دارد؟
بله، این مدل قابلیت تجهیز به ترانسمیتر خروجی آنالوگ را دارد.
3. آیا برای گاز هم مناسب است؟
بله، با کالیبراسیون متناسب با چگالی گاز قابل استفاده است.
4. آیا در فشار بالا قابل استفاده است؟
بله، بسته به کلاس فلنج و متریال بدنه میتواند در فشارهای بالا کار کند.
5. مهمترین مزیت این مدل چیست؟
استحکام صنعتی، نمایش مستقل از برق و قابلیت اتصال به سیستمهای کنترلی از مهمترین مزایای این فلومتر محسوب میشود.
