شیر توپی سه راه 2 اینچ موتوردار برقی یکی از اجزای کلیدی سیستمهای کنترل سیالات در صنایع مدرن است. این شیر با ترکیب فناوری مکانیکی و الکتریکی، امکان کنترل، هدایت و تقسیم جریان سیالات را بهصورت خودکار فراهم میکند. ساختار سهراهه آن اجازه میدهد جریان بین دو مسیر متفاوت هدایت شود یا دو جریان بهصورت ترکیبی از یک مسیر عبور کنند.

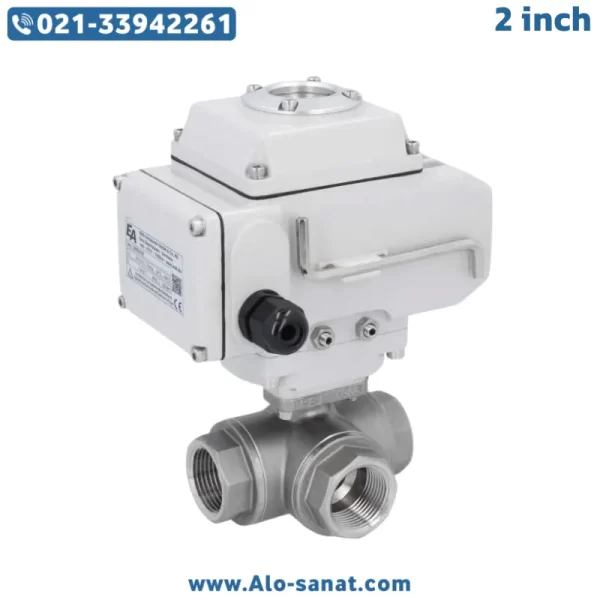

معرفی شیر توپی سهراه 2 اینچ موتوردار برقی
شیر توپی سهراه 2 اینچ موتوردار برقی از ترکیب یک بدنه مقاوم با اکچویتور الکتریکی صنعتی ساخته شده است. بدنه شیر معمولاً از استنلس استیل 316 یا برنج فورجکاریشده تولید میشود تا مقاومت بالایی در برابر فشار، دما و مواد شیمیایی داشته باشد.
اکچویتور برقی نصبشده بر روی شیر وظیفه دارد زاویه چرخش توپی را کنترل کند. این اکچویتور میتواند از نوع ON/OFF (باز و بسته کامل) یا Modulating (۴–۲۰ میلیآمپر) باشد تا بتواند میزان باز بودن شیر را بهصورت درصدی تنظیم کند.
مدلهای موتوردار برقی سهراه معمولاً با ولتاژ ۲۲۰ ولت AC یا ۲۴ ولت DC عرضه میشوند و مجهز به گیربکس Self-Locking هستند تا در صورت قطع برق، در همان موقعیت باقی بمانند. بدنه شیر دارای آببندی PTFE است که از نشتی کامل جلوگیری میکند.
مزایای استفاده از شیر توپی سهراه موتوردار برقی
۱. کنترل دقیق جریان: با اکچویتور برقی میتوان جریان را با دقت بالا بین مسیرهای مختلف هدایت کرد.
۲. واکنش سریع و ایمن: باز و بسته شدن سریع در مدت زمان ۱۵ تا ۳۰ ثانیه.
۳. بدون نشتی (Zero Leakage): استفاده از آببندهای تفلونی مقاوم.
۴. مناسب برای اتوماسیون: قابلیت اتصال مستقیم به PLC یا تابلوهای کنترلی.
۵. طراحی مستحکم: بدنه مقاوم در برابر فشار و ضربه.
۶. طول عمر بالا و نگهداری آسان: ساختار ساده با حداقل قطعات متحرک.
جزئیات فنی شیر توپی سهراه 2 اینچ موتوردار برقی
نوع شیر: سهراه (3-Way Ball Valve)
سایز اتصال: 2 اینچ (DN50)
نوع عملکرد: برقی (Electric Actuated)
نوع کنترل: ON/OFF یا Modulating (۴–۲۰mA)
ولتاژ عملکرد: 220V AC یا 24V DC
زاویه چرخش: 90 درجه
زمان چرخش: 15 تا 30 ثانیه
فشار کاری: تا 16 بار (PN16)
دمای کاری: -10 تا +180°C
جنس بدنه: استنلس استیل 316 یا برنج صنعتی
جنس توپ: استیل ضدزنگ صیقلی
جنس نشیمنگاه (Seat): PTFE (تفلون مقاوم)
نوع اتصال: رزوهای BSP یا فلنجی استاندارد DIN
درجه حفاظت موتور: IP67
نوع گیربکس: فلزی چندمرحلهای (Self-Locking)
نمایشگر موقعیت: دارد (Indicator)
قابلیت کنترل دستی: دارد (Handwheel)
میکروسوئیچ داخلی: برای تشخیص موقعیت باز و بسته
کاربرد: خطوط بخار، هوا، گاز، آب، مواد شیمیایی و فرآیندی
نحوه عملکرد شیر توپی سهراه موتوردار برقی
در این نوع شیر، اکچویتور برقی با دریافت فرمان از سیستم کنترل مرکزی، موتور داخلی را فعال میکند. موتور با چرخش محور خروجی، توپی داخلی شیر را در جهت مورد نظر میچرخاند. بسته به نوع اتصال داخلی شیر (L-Port یا T-Port)، مسیر جریان به شکل متفاوتی تغییر میکند.
در شیرهای L-Port، جریان از یک ورودی به یکی از دو خروجی هدایت میشود. اما در مدل T-Port، جریان میتواند همزمان در هر دو خروجی یا ورودی ترکیب شود.
سیستم کنترل اکچویتور میتواند از نوع ساده On/Off یا مدولار دقیق باشد که در حالت دوم، با سیگنال ۴–۲۰ میلیآمپر، زاویه چرخش متناسب با مقدار سیگنال تعیین میشود.
کاربردهای شیر توپی سهراه موتوردار
صنایع نفت و گاز
سیستمهای تهویه مطبوع (HVAC)
خطوط بخار و انتقال حرارت
صنایع شیمیایی و پتروشیمی
تاسیسات آبرسانی و فاضلاب
سیستمهای آبیاری صنعتی
فرآیندهای غذایی و دارویی
در تمامی این موارد، کنترل دقیق مسیر جریان بدون نیاز به اپراتور دستی، یکی از مهمترین مزیتهای این محصول است.
ویژگیهای اکچویتور برقی نصبشده روی شیر
اکچویتور بخش حیاتی این سیستم است. در این مدل از موتور الکتریکی با گشتاور بالا و مصرف پایین انرژی استفاده شده است.
۱. موتور سنکرون با راندمان بالا و صدای کم
۲. گیربکس فلزی مقاوم در برابر فشار
۳. سیستم قطع خودکار برق در انتهای مسیر
۴. نمایشگر موقعیت باز و بسته
۵. قابلیت کنترل دستی (در صورت قطع برق)
۶. پوشش IP67 برای محافظت در برابر گردوغبار و رطوبت
در برخی نسخهها، مدار الکترونیکی داخلی قابلیت اتصال به سیستمهای کنترلی دیجیتال مانند PLC یا کنترلر دمای هوشمند را نیز دارد.
تفاوت مدل سهراه با دوراه در کاربرد صنعتی
در حالیکه شیر توپی دوراه تنها قابلیت باز یا بستن مسیر جریان را دارد، مدل سهراه میتواند جریان را میان دو مسیر مختلف توزیع کند یا دو جریان را با هم ترکیب کند. این ویژگی باعث صرفهجویی در فضا، کاهش تعداد اتصالات و افزایش کارایی سیستم میشود.
به همین دلیل، شیرهای سهراه موتوردار در سیستمهای پیچیده فرآیندی یا خطوطی که نیاز به تغییر مسیر سریع دارند، کاربرد گستردهتری نسبت به مدلهای دوراه دارند.
نکات نصب و راهاندازی شیر توپی سهراه موتوردار برقی
۱. جهت جریان باید طبق فلش روی بدنه شیر نصب شود.
۲. سیمکشی اکچویتور باید دقیقاً مطابق دیاگرام کارخانه انجام گیرد.
۳. در هنگام نصب، محور شیر نباید تحت فشار مکانیکی یا لرزش زیاد قرار گیرد.
۴. از نصب در مجاورت منابع گرمایی مستقیم خودداری شود.
۵. هر شش ماه عملکرد میکروسوئیچ و وضعیت گیربکس بررسی شود.
۶. در صورت استفاده در فضای باز، پوشش حفاظتی توصیه میشود.
مزایای طراحی سهراه موتوردار برقی در سیستمهای فرآیندی
کنترل همزمان چند مسیر جریان
قابلیت اتصال به سیستمهای هوشمند صنعتی
کاهش نیاز به اپراتور و افزایش ایمنی
واکنش سریع و دقیق در فرمانهای الکتریکی
عملکرد مطمئن در فشار و دمای بالا
کاهش افت فشار در مسیر جریان
عملکرد ایمنی در شرایط اضطراری
اکچویتورهای مورد استفاده در این نوع شیر معمولاً دارای مکانیزم Self-Locking هستند تا در صورت قطع برق، موقعیت فعلی حفظ شود. در مدلهای پیشرفتهتر، قابلیت Fail Safe (بازگشت به حالت ایمن باز یا بسته) نیز وجود دارد که توسط فنر داخلی یا باتری پشتیبان انجام میشود. این ویژگی در سیستمهای حساس مانند خطوط گاز یا بخار بسیار حیاتی است.
مزیت اقتصادی و فنی شیر توپی سهراه موتوردار
در مقایسه با سیستمهای پنوماتیکی، مدل برقی نیازی به کمپرسور ندارد، مصرف انرژی کمتر دارد و نگهداری سادهتری ارائه میدهد. نصب سریع، کاهش هزینه لولهکشی و قابلیت کنترل از راه دور، این مدل را به گزینهای اقتصادی و قابلاعتماد برای پروژههای صنعتی و ساختمانی تبدیل کرده است.
بخش پرسش و پاسخ (FAQ)
۱. تفاوت L-Port و T-Port در شیر سهراه موتوردار چیست؟
در نوع L-Port، جریان از یک ورودی به یکی از دو خروجی هدایت میشود، اما در نوع T-Port، امکان ترکیب یا توزیع جریان بهصورت همزمان وجود دارد.
۲. آیا این شیر برای بخار هم مناسب است؟
بله، در صورت استفاده از بدنه استیل 316 و نشیمن PTFE، تا دمای ۱۸۰ درجه سانتیگراد قابل استفاده است.
۳. آیا در صورت قطع برق، موقعیت شیر حفظ میشود؟
بله، اکچویتور دارای گیربکس Self-Locking است و در همان وضعیت باقی میماند.
۴. زمان باز و بسته شدن کامل چقدر است؟
بین ۱۵ تا ۳۰ ثانیه، بسته به نوع اکچویتور و گشتاور مورد نیاز.
۵. آیا این شیر قابلیت کنترل درصدی جریان را دارد؟
بله، در مدل Modulating با سیگنال ۴–۲۰ میلیآمپر میتوان زاویه باز شدن را بهصورت دقیق کنترل کرد.
