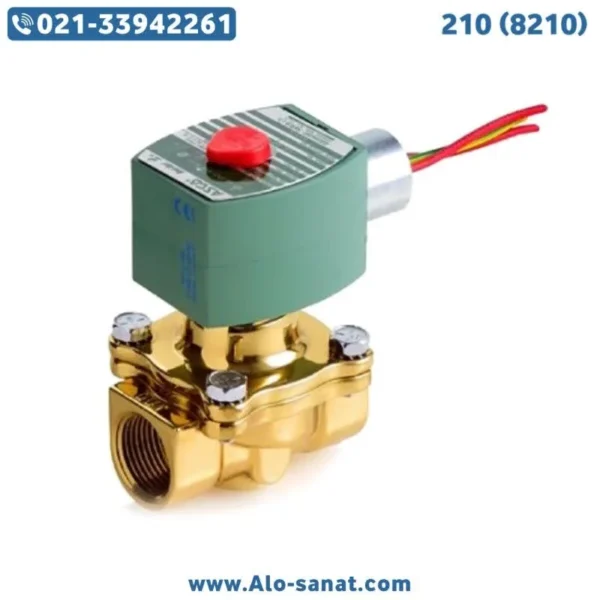

شیر برقی آسکو مدل 210 (8210)

شیر برقی آسکو مدل 210 (8210) از محصولات دقیق و قابل اطمینان شرکت Asco جهت کنترل جریان سیالات در سیستم‌های اتوماسیون صنعتی است. شیر برقی Asco 210 به‌دلیل ساختار مهندسی‌شده و عملکرد پایلوتی (pilot-operated)، قابلیت کنترل جریان سیالات در فشارهای بالا را دارد. این شیر برقی آسکو عمدتاً در خطوط کنترل پنوماتیکی، تأسیسات آبی و صنایع فرآیندی به‌کار می‌رود.

مشخصات فنی شیر برقی آسکو مدل 210

شیر برقی آسکو مدل 210 از نوع دوطرفه (2-Way) با عملکرد Normally Closed بوده و دارای بدنه‌ای از جنس برنج (brass) یا فولاد ضدزنگ (stainless steel) است. این شیر برای ولتاژهای 24V DC، 110V AC و 220V AC موجود است و فشار کاری آن بین 0 تا 10.3 بار تعریف می‌شود. دمای کاری این مدل تا 85 درجه سانتی‌گراد بوده و سایز استاندارد اتصالات آن معمولاً از 3/8 تا 3 اینچ با رزوه NPT است. ضریب جریان (Cv) این محصول بین 0.35 تا 35 متغیر است.

نحوه عملکرد شیر برقی Asco مدل 210 (8210)

شیر برقی آسکو 210 (8210) به‌صورت پایلوتی عمل کرده و در وضعیت عادی، مسیر سیال را کاملاً بسته نگه می‌دارد. هنگامی‌که جریان الکتریکی به بوبین (Coil) شیر اعمال می‌شود، پیستون (Piston) بالا رفته و دیافراگم (Diaphragm) از محل نشیمن‌گاه خود جدا می‌شود. این فرایند موجب باز شدن مسیر سیال شده و جریان عبور می‌کند. پس از قطع برق، فنر بازگشت (Spring) پیستون را به موقعیت اولیه بازمی‌گرداند و جریان سیال متوقف می‌شود.

کاربرد شیر برقی آسکو مدل 210

شیر برقی آسکو مدل 210 در صنایع مختلف شامل صنایع غذایی، دارویی، نفت و گاز و سیستم‌های تصفیه آب استفاده می‌شود. همچنین این محصول در خطوط پنوماتیکی برای کنترل دقیق هوای فشرده و در سیستم‌های آبیاری و آتش‌نشانی کاربرد ویژه‌ای دارد. شیر برقی Asco 210 به دلیل ساختار قابل اعتماد، به گزینه اول مهندسان برای کنترل جریان سیالات در فرایندهای صنعتی بدل شده است.

نصب و نگهداری شیر برقی Asco 210

نصب شیر برقی آسکو مدل 210 باید طبق دستورالعمل‌های فنی شرکت آسکو و به‌صورت عمودی انجام شود. رعایت جهت جریان مشخص‌شده روی بدنه محصول الزامی است. برای اتصال الکتریکی بوبین باید از سوکت استاندارد و ضدآب متناسب با ولتاژ انتخابی استفاده شود. همچنین برای حفظ عملکرد پایدار این محصول، بازدید دوره‌ای از دیافراگم و بوبین جهت اطمینان از عدم فرسایش یا خوردگی توصیه می‌شود.

اجزای اصلی و متریال شیر برقی آسکو مدل 210 (8210)

بوبین (Coil): کنترل الکتریکی و تولید میدان مغناطیسی
دیافراگم (Diaphragm): کنترل فیزیکی مسیر جریان سیال
پیستون (Piston): عامل جابه‌جایی دیافراگم تحت اثر بوبین
فنر برگشت (Spring): بازگشت خودکار شیر به وضعیت بسته
بدنه (Body): ساخته‌شده از برنج (brass) یا فولاد ضدزنگ (stainless steel)

مزایای شیر برقی آسکو مدل 210

شیر برقی آسکو مدل 210 دارای قابلیت کنترل جریان دقیق و پاسخ سریع در قطع و وصل جریان است. این محصول مقاومت بسیار بالایی در برابر تغییرات فشار، حرارت و خوردگی دارد و طول عمر قطعات آن به دلیل استفاده از متریال مهندسی‌شده افزایش یافته است. همچنین قابلیت تعویض قطعات داخلی مانند بوبین و دیافراگم، تعمیر و نگهداری را تسهیل کرده و هزینه‌های عملیاتی را کاهش می‌دهد.

پرسش‌های متداول

فشار کاری شیر برقی آسکو مدل 210 چقدر است؟
فشار کاری بین 0 تا 10.3 بار است.

جنس بدنه شیر برقی Asco 210 چیست؟
جنس بدنه معمولاً برنج یا فولاد ضدزنگ است.

ولتاژهای قابل استفاده برای شیر برقی آسکو 210 چیست؟
این شیر در ولتاژهای 24V DC، 110V AC و 220V AC عرضه می‌شود.

آیا قطعات داخلی شیر برقی Asco مدل 210 قابل تعویض هستند؟
بله، دیافراگم و بوبین قابل تعویض هستند.

سایز اتصالات شیر برقی آسکو مدل 210 (8210) چند اینچ است؟
سایز اتصالات این مدل از 3/8 تا 3 اینچ است.
