شیر دستی ایرتک مدل 4H210-08 یکی از محصولات پرکاربرد برند معتبر Airtac در حوزه تجهیزات پنوماتیک است. این شیر بهدلیل کیفیت ساخت بالا، دقت عملکرد و طول عمر زیاد، در صنایع گوناگون بهعنوان یکی از گزینههای مطمئن کنترل جریان هوا شناخته میشود. طراحی اهرمی و بدنه مقاوم این مدل باعث شده نصب و استفاده از آن برای تکنسینها و خریداران صنعتی ساده و ایمن باشد. در ادامه به معرفی کامل، مزایا، ویژگیهای فنی و نکات کاربردی شیر دستی ایرتک مدل 4H210-08 پرداخته میشود.

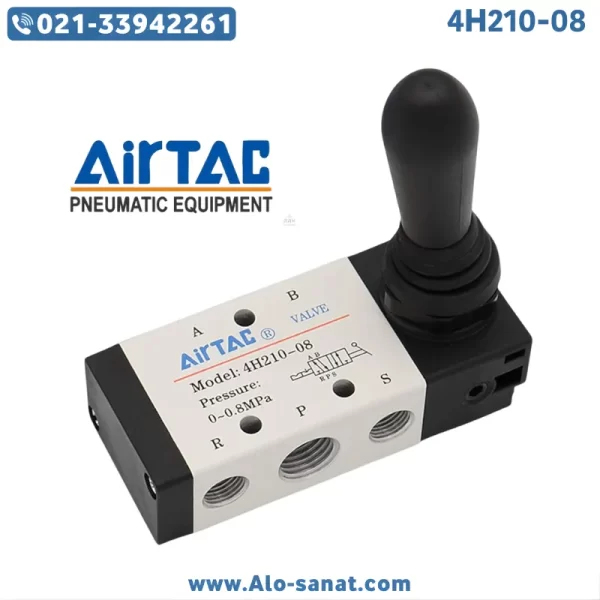

معرفی شیر دستی ایرتک مدل 4H210-08
شیر دستی ایرتک مدل 4H210-08 (Airtac 4H210-08 Manual Valve) از دسته شیرهای کنترل مسیر پنوماتیک محسوب میشود که برای هدایت جریان هوای فشرده در خطوط صنعتی بهصورت دستی مورد استفاده قرار میگیرد. این مدل با ساختار پنجپورت (5/2 way) و دو وضعیت کاری، برای کنترل دقیق مسیر جریان طراحی شده است. بهدلیل عملکرد مکانیکی ساده، این شیر در پروژههایی که نیاز به قطع و وصل دستی یا کنترل مسیر هوای فشرده دارند، بسیار مناسب است.
بدنه این شیر از آلیاژ آلومینیوم مقاوم تولید میشود که ضمن سبکی وزن، استحکام لازم برای کار در محیطهای صنعتی را دارد. طراحی دقیق اورینگها و قطعات داخلی باعث جلوگیری از نشتی هوا و افزایش عمر مفید محصول شده است. شیر دستی ایرتک مدل 4H210-08 از لحاظ کیفیت ساخت، دقت عملکرد و تطابق با استانداردهای جهانی، یکی از محصولات پرطرفدار در میان تکنسینهای سیستمهای پنوماتیک بهشمار میآید.
مزایای استفاده از شیر دستی ایرتک مدل 4H210-08
استفاده از شیر دستی ایرتک مدل 4H210-08 مزایای متعددی برای صنایع مختلف دارد. نخستین مزیت آن، قابلیت کنترل دستی مسیر هوا بدون نیاز به منبع برق است که باعث افزایش ایمنی در محیطهای خاص میشود. دوم، طراحی مکانیکی دقیق و بدنه آلومینیومی سبک سبب دوام بالا و عملکرد نرم در طول زمان میگردد. سوم، هزینه نگهداری پایین این شیر دستی باعث کاهش هزینههای کلی سیستم پنوماتیک میشود. چهارم، تعمیر و سرویس دورهای آن آسان است و قطعات یدکی برند Airtac در بازار بهراحتی یافت میشوند. علاوهبراین، این مدل قابلیت نصب در موقعیتهای مختلف را دارد و در خطوط اتوماسیون، دستگاههای بستهبندی، تجهیزات تست و ماشینآلات تولیدی بهخوبی قابلاستفاده است.
جزئیات فنی شیر دستی ایرتک مدل 4H210-08
برند: ایرتک (Airtac)
مدل: 4H210-08
نوع عملکرد: دستی (اهرم مکانیکی)
تعداد پورتها: 5 پورت
تعداد وضعیتها: دو وضعیت (2-Position)
سایز رزوه پورتها: 1/4 اینچ (PT یا NPT)
فشار کاری مجاز: 0 تا 0.8 MPa (حدود 0 تا 8 بار)
فشار تست: 1.5 MPa (حدود 15 بار)
محدوده دمای کاری: از -20 °C تا +70 °C
ساختار عملکرد: کشویی (Sliding Spool) با آببندی دقیق
جنس بدنه: آلومینیوم با پوشش ضدخوردگی
نوع آببندی: اورینگ NBR مقاوم در برابر سایش و دما
نیاز به روانکاری: ندارد (عملکرد خشک بدون نیاز به روغن)
نحوه نصب: افقی یا پنلمونت (قابل نصب روی پنل کنترل)
کاربردها: خطوط هوای فشرده، ماشینآلات اتوماسیون، سیستمهای کنترل دستی، دستگاههای پرس، تجهیزات بستهبندی و تست فشار.
عملکرد و ساختار داخلی
شیر دستی ایرتک مدل 4H210-08 از نوع شیرهای لغزشی (Spool Type) است که در آن دسته اهرمی، موقعیت قرقره داخلی را تغییر میدهد و باعث تغییر مسیر جریان هوا میشود. در حالت عادی، مسیر ورودی به خروجی بسته یا باز است و با حرکت اهرم، مسیر جایگزین فعال میشود. این طراحی به تکنسین اجازه میدهد تا در لحظه مسیر جریان را تغییر داده و سیستم را بهصورت دستی کنترل کند. عملکرد روان اهرم و طراحی دقیق بدنه موجب میشود که نیروی موردنیاز برای تغییر وضعیت بسیار کم باشد، درنتیجه کنترل فشار و جریان با دقت بالا انجام گیرد.
نکات نصب و راهاندازی شیر دستی ایرتک مدل 4H210-08
برای نصب صحیح شیر دستی ایرتک مدل 4H210-08 باید چند نکته فنی رعایت شود. ابتدا باید مسیر هوای فشرده از فیلتر عبور داده شود تا از ورود ذرات معلق به داخل شیر جلوگیری گردد. در مرحله بعد، جهت جریان مطابق با نشانهگذاری روی بدنه تنظیم شود تا عملکرد درست برقرار بماند. هنگام اتصال پورتها از نوار تفلون یا آببند مناسب استفاده شود تا هیچگونه نشتی رخ ندهد. نصب شیر بهصورت افقی توصیه میشود تا کنترل اهرم راحتتر انجام گیرد. پس از نصب، چندبار حرکت اهرم تست شود تا از عملکرد نرم و بدون گیرکردگی اطمینان حاصل گردد.
نگهداری و تعمیر شیر دستی ایرتک مدل 4H210-08
شیر دستی ایرتک مدل 4H210-08 بهدلیل طراحی ساده و مستحکم، نیاز به نگهداری پیچیدهای ندارد. بااینحال، برای افزایش عمر مفید توصیه میشود هوای فشرده مورد استفاده همیشه خشک و تمیز باشد. هر شش ماه یکبار وضعیت اتصالات و نشتی احتمالی بررسی گردد. در صورت کاهش روانی حرکت اهرم، میتوان قطعات داخلی را تمیز کرده و در صورت نیاز اورینگها را تعویض نمود. از استفاده مواد شیمیایی خورنده یا حلالها برای شستوشوی بدنه خودداری شود. در محیطهایی با رطوبت یا گردوغبار زیاد، نصب در محفظه محافظ باعث افزایش طول عمر دستگاه خواهد شد.
روش انتخاب شیر دستی مناسب از برند Airtac
در انتخاب شیر دستی ایرتک مدل 4H210-08 باید عوامل فنی و محیطی در نظر گرفته شود. مهمترین پارامتر، فشار کاری سیستم است که باید با محدوده مجاز شیر مطابقت داشته باشد. دوم، سایز پورتها باید با لولهکشی هوای فشرده هماهنگ باشد تا افت فشار رخ ندهد. سوم، شرایط محیطی نظیر دما، رطوبت و آلودگی باید بررسی شود تا نوع اورینگ و بدنه متناسب انتخاب گردد. همچنین بررسی نوع عملکرد (دو وضعیتی یا سه وضعیتی) و محل نصب نیز اهمیت دارد. برند Airtac بهدلیل ارائه مستندات فنی کامل، انتخاب مدل مناسب را برای خریداران آسان کرده است.
کاربردهای صنعتی شیر دستی ایرتک مدل 4H210-08
این شیر در صنایع گوناگون از جمله اتوماسیون صنعتی، ساخت تجهیزات بستهبندی، صنایع غذایی، ماشینآلات CNC، سیستمهای هوای فشرده کارگاهی و خطوط مونتاژ بهکار میرود. در دستگاههایی که نیاز به تغییر مسیر دستی جریان هوا وجود دارد، شیر دستی ایرتک مدل 4H210-08 عملکردی دقیق و قابل اعتماد دارد. همچنین در فرآیندهای تست فشار و راهاندازی سیستمها که نیاز به کنترل موقت مسیر هواست، استفاده از این مدل بسیار رایج است.
جمعبندی
شیر دستی ایرتک مدل 4H210-08 یکی از محصولات کارآمد برند Airtac است که با طراحی مکانیکی دقیق، عملکرد نرم و دوام بالا، در میان تجهیزات پنوماتیک جایگاه ویژهای دارد. این شیر برای کنترل جریان هوای فشرده بهصورت دستی طراحی شده و گزینهای اقتصادی و قابل اعتماد برای صنایع مختلف محسوب میشود. رعایت اصول نصب، نگهداری و انتخاب صحیح باعث خواهد شد تا شیر دستی ایرتک مدل 4H210-08 عملکردی مطمئن و طولانیمدت در سیستم شما داشته باشد.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا شیر دستی ایرتک مدل 4H210-08 قابلیت نصب بر روی پنل کنترل را دارد؟
بله، این شیر دارای طراحی سازگار با نصب پنلی است و میتوان آن را روی تابلوهای کنترل یا کنسولهای صنعتی نصب کرد.
سؤال ۲: تفاوت بین مدل دو وضعیتی و سه وضعیتی شیر دستی ایرتک چیست؟
مدل دو وضعیتی تنها دو حالت باز و بسته دارد، درحالیکه مدل سه وضعیتی حالت میانی دارد که در آن جریان هوا قطع یا مسیر تخلیه فعال میشود.
سؤال ۳: آیا شیر دستی ایرتک مدل 4H210-08 برای استفاده در محیطهای مرطوب مناسب است؟
در محیطهای مرطوب باید از واحد فیلتر-رطوبتگیر استفاده شود و در صورت امکان، شیر در محفظهای محافظ نصب گردد تا از خوردگی و تجمع رطوبت جلوگیری شود.
سؤال ۴: چه زمانی نیاز به تعویض اورینگ در شیر دستی ایرتک وجود دارد؟
در صورت مشاهده نشتی هوا، سختی حرکت اهرم یا افت فشار غیرعادی، باید اورینگها بررسی و در صورت فرسودگی تعویض شوند.
سؤال ۵: آیا میتوان از شیر دستی ایرتک مدل 4H210-08 در خطوط گاز غیرقابل اشتعال استفاده کرد؟
بله، این شیر برای عبور گازهای فشرده بیاثر مانند نیتروژن یا هوای خشک نیز مناسب است، مشروط بر آنکه فشار و دمای کاری در محدوده مشخصات فنی باقی بماند.
