ترانسمیتر دما رزمونت 644

ترانسمیتر دما رزمونت مدل 644 یکی از شناخته‌شده‌ترین و قابل‌اعتمادترین تجهیزات در زمینه اندازه‌گیری دما در سیستم‌های صنعتی است. برند آمریکایی Rosemount به‌عنوان یکی از رهبران جهانی در تولید تجهیزات ابزار دقیق، این مدل را با هدف ارائه دقت، پایداری و قابلیت اطمینان بالا طراحی کرده است. این ترانسمیتر با قابلیت تبدیل سیگنال‌های دمایی از سنسورهای RTD یا ترموکوپل به سیگنال استاندارد جریان (4 تا 20 میلی‌آمپر)، در فرآیندهای کنترل دما نقش حیاتی ایفا می‌کند. عملکرد پایدار، مقاومت در برابر نویزهای الکتریکی و قابلیت تنظیم دقیق از طریق نرم‌افزار یا پیکربندی HART، باعث شده است رزمونت 644 به انتخاب نخست مهندسان کنترل و ابزار دقیق در سراسر جهان تبدیل شود.

معرفی ترانسمیتر دما Rosemount 644

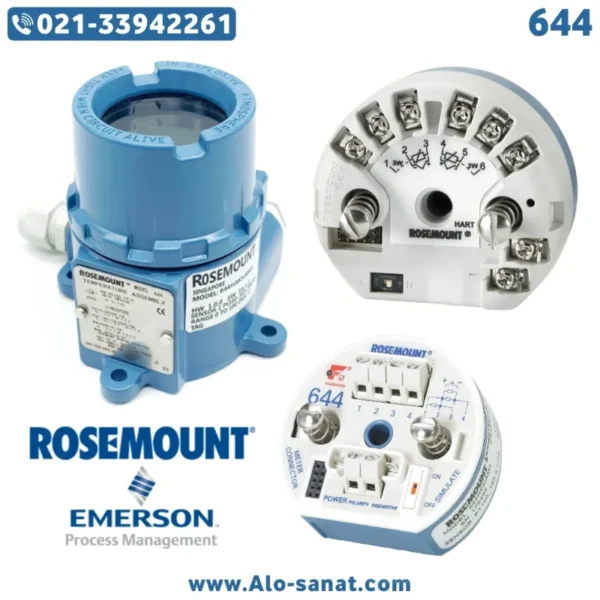

ترانسمیتر دما Rosemount 644 یک تجهیز اندازه‌گیری صنعتی است که برای تبدیل سیگنال‌های دریافتی از حسگرهای دما (مانند RTD و ترموکوپل) به سیگنال‌های استاندارد جریان یا دیجیتال طراحی شده است. این مدل در دو نوع اصلی عرضه می‌شود: مدل هد مونت (Head Mount) که روی سنسور دما نصب می‌شود و مدل فیلد مونت (Field Mount) که دارای محفظه مقاوم در برابر شرایط محیطی سخت است.

ترانسمیتر دما رزمونت 644 قابلیت اندازه‌گیری دقیق دما در بازه وسیعی از مقادیر را دارد و با اکثر سنسورهای دمای صنعتی سازگار است. این تجهیز علاوه بر دقت بالا، از پروتکل‌های ارتباطی پیشرفته مانند HART، Foundation Fieldbus و PROFIBUS پشتیبانی می‌کند و امکان یکپارچه‌سازی آسان با سیستم‌های کنترل توزیع‌شده (DCS) و PLC را فراهم می‌سازد.

در طراحی ترانسمیتر دما Rosemount مدل 644 از الگوریتم‌های جبران‌سازی حرارتی دقیق استفاده شده است تا اثر نویزهای محیطی و تغییرات دمای محیط بر دقت اندازه‌گیری به حداقل برسد. همین موضوع سبب شده است این مدل در صنایع حساس مانند پتروشیمی، پالایشگاه‌ها و نیروگاه‌ها عملکردی کاملاً مطمئن داشته باشد.

مزایا استفاده از ترانسمیتر دما رزمونت مدل 644

استفاده از ترانسمیتر Rosemount 644 مزایای فنی متعددی دارد که باعث شده است این مدل در پروژه‌های صنعتی بزرگ، جایگاه ویژه‌ای پیدا کند.

1. دقت بسیار بالا: با قابلیت اندازه‌گیری دقیق تا 0.1 درجه سانتی‌گراد در برخی سنسورها.

2. پایداری بلندمدت: طراحی مقاوم در برابر نویز، ارتعاش و تغییرات دمای محیط.

3. انعطاف‌پذیری در ورودی‌ها: پشتیبانی از انواع RTD (Pt100، Pt500، Pt1000) و ترموکوپل‌های نوع J، K، T، E، N، S، R.

4. پشتیبانی از پروتکل HART: امکان تنظیم، مانیتورینگ و کالیبراسیون از راه دور.

5. خروجی جریان استاندارد: سیگنال 4 تا 20 میلی‌آمپر متناسب با مقدار دما.

6. نصب آسان و سازگاری بالا: طراحی مناسب برای انواع سیستم‌های کنترل صنعتی.

7. محافظت الکتریکی پیشرفته: مقاومت بالا در برابر ولتاژهای گذرا و نویزهای القایی.

جزئیات فنی ترانسمیتر دما Rosemount 644

• برند: رزمونت (Rosemount)

• مدل: 644

• نوع تجهیز: ترانسمیتر دما (Temperature Transmitter)

• نوع نصب: Head Mount / Field Mount

• ورودی‌ها: RTD (Pt100، Pt500، Pt1000) و Thermocouple (J، K، T، E، N، S، R)

• محدوده اندازه‌گیری دما: از -200 تا +850 درجه سانتی‌گراد (بسته به نوع سنسور)

• خروجی: 4–20 mA DC با پروتکل HART

• دقت اندازه‌گیری: تا ±0.1% از محدوده

• منبع تغذیه: 10.5 تا 42 ولت DC

• زمان پاسخ: کمتر از 0.5 ثانیه

• نوع نمایشگر: LCD دیجیتال با قابلیت نشان‌دهی مقدار دما و سیگنال خروجی (در مدل Field Mount)

• کلاس حفاظتی: IP67 برای مدل فیلد مونت

• جنس بدنه: آلومینیوم آنودایز شده یا استیل ضدزنگ

• دمای کاری محیط: از -40 تا +85 درجه سانتی‌گراد

• پروتکل‌های ارتباطی: HART، FOUNDATION Fieldbus، PROFIBUS PA

• قابلیت جبران‌سازی خودکار دمای محیط

• کشور سازنده: ایالات متحده آمریکا

عملکرد ترانسمیتر دما Rosemount 644

عملکرد ترانسمیتر دما رزمونت مدل 644 بر پایه تبدیل سیگنال سنسور به جریان استاندارد است. سیگنال اولیه از RTD یا ترموکوپل دریافت شده و پس از عبور از مدار تقویت و فیلتر، به جریان 4 تا 20 میلی‌آمپر تبدیل می‌شود. این سیگنال متناسب با دمای اندازه‌گیری‌شده است و به سیستم‌های کنترلی مانند PLC یا DCS ارسال می‌شود.

در این مدل از فناوری دیجیتال HART استفاده شده که امکان تنظیمات دقیق، مانیتورینگ زنده و تشخیص خطا را به کاربر می‌دهد. بدین‌ترتیب اپراتور می‌تواند از طریق نرم‌افزار پیکربندی مانند Emerson AMS یا دستگاه‌های HART Communicator، به تنظیم محدوده، کالیبراسیون، نوع سنسور و سایر پارامترها دسترسی داشته باشد.

کاربردهای ترانسمیتر دما رزمونت مدل 644

ترانسمیتر Rosemount 644 در صنایع گوناگون که نیاز به کنترل دقیق دما دارند استفاده می‌شود، از جمله:

• صنایع نفت، گاز و پتروشیمی

• نیروگاه‌های حرارتی و سیکل ترکیبی

• صنایع فولاد، سیمان و معدن

• صنایع غذایی و داروسازی

• تجهیزات تولید بخار و سیستم‌های HVAC

• سیستم‌های اتوماسیون و خطوط تولید دقیق

در هر یک از این کاربردها، ترانسمیتر دما 644 وظیفه دارد تا اطلاعات دمایی با دقت بالا را به سیستم کنترل مرکزی ارسال کند تا فرآیند با ثبات و ایمنی بیشتر انجام شود.

تفاوت ترانسمیتر دما Rosemount 644 با مدل‌های مشابه

مدل 644 در مقایسه با مدل‌های قدیمی‌تر مانند Rosemount 248 از دقت بالاتر، زمان پاسخ سریع‌تر و قابلیت‌های ارتباطی پیشرفته‌تر برخوردار است. همچنین برخلاف مدل‌های ساده‌تر، این دستگاه قابلیت جبران خطای سیم‌کشی و تنظیم پارامترهای کالیبراسیون را دارد.

در مقایسه با مدل 3144P، ترانسمیتر 644 جمع‌وجورتر و اقتصادی‌تر است و برای کاربردهایی که نیاز به دو ورودی سنسور ندارند، گزینه‌ای ایده‌آل محسوب می‌شود.

ویژگی‌های طراحی ترانسمیتر دما رزمونت مدل 644

ترانسمیتر دما Rosemount 644 با بهره‌گیری از طراحی دقیق و استانداردهای بین‌المللی، در شرایط محیطی سخت نیز عملکردی پایدار دارد. محفظه آلومینیومی مقاوم آن در برابر ضربه، لرزش و رطوبت، از اجزای داخلی در برابر آسیب‌های محیطی محافظت می‌کند. در مدل فیلد مونت، نمایشگر دیجیتال با نور پس‌زمینه، امکان مشاهده مقدار دما و سیگنال خروجی را حتی در محیط‌های تاریک فراهم می‌سازد.

مدار داخلی این دستگاه به‌گونه‌ای طراحی شده که نویزهای الکتریکی ناشی از تجهیزات مجاور را حذف می‌کند و پایداری سیگنال خروجی را در شرایط نویزی بالا تضمین می‌کند.

نحوه نصب و راه‌اندازی ترانسمیتر دما Rosemount 644

نصب صحیح ترانسمیتر دما تأثیر مستقیمی بر عملکرد دقیق آن دارد.

1. انتخاب محل مناسب نصب: باید در محلی نصب شود که از لرزش، حرارت زیاد و میدان‌های مغناطیسی قوی دور باشد.

2. اتصال سنسور: ترمینال ورودی بر اساس نوع سنسور (RTD یا ترموکوپل) سیم‌کشی می‌شود.

3. تغذیه و خروجی: اتصال سیم تغذیه DC و خروجی 4–20mA طبق نقشه سیم‌کشی دستگاه.

4. تنظیم با HART Communicator: پس از نصب، پارامترها مانند محدوده دمایی، نوع سنسور و سیگنال خروجی تنظیم می‌شوند.

5. کالیبراسیون اولیه: برای دقت بیشتر، تنظیم صفر و اسپن (Span) انجام می‌شود.

نگهداری و سرویس ترانسمیتر دما Rosemount 644

این دستگاه نیاز به سرویس مکرر ندارد، اما رعایت برخی نکات باعث افزایش عمر آن می‌شود:

• بررسی دوره‌ای سیم‌کشی و اتصالات.

• تمیز نگه‌داشتن بدنه و حذف گردوغبار.

• بررسی صحت خروجی سیگنال با مقادیر واقعی سنسور.

• کالیبراسیون دوره‌ای هر 12 ماه.

• جلوگیری از نفوذ رطوبت به محفظه هد مونت.

نکات ایمنی در کار با ترانسمیتر دما رزمونت 644

1. از اتصال مستقیم به برق AC خودداری شود.

2. ولتاژ ورودی باید در محدوده مشخص‌شده (10.5 تا 42V DC) باشد.

3. در محیط‌های انفجاری از مدل‌های ضدانفجار (Explosion Proof) استفاده گردد.

4. در صورت تعویض سنسور، کالیبراسیون مجدد انجام شود.

5. از خم‌کردن بیش از حد سیم‌های RTD جلوگیری شود تا خطای اندازه‌گیری کاهش یابد.

جمع‌بندی

ترانسمیتر دما Rosemount مدل 644 ترکیبی از دقت، قابلیت اطمینان و تطبیق‌پذیری در شرایط صنعتی مختلف است. این تجهیز با طراحی مقاوم، پشتیبانی از پروتکل‌های ارتباطی مدرن و دقت بالا، یکی از بهترین گزینه‌ها برای اندازه‌گیری و کنترل دما در صنایع سنگین و حساس به شمار می‌رود. با انتخاب ترانسمیتر دما رزمونت 644، می‌توان از عملکردی پایدار و طولانی‌مدت در شرایط سخت محیطی اطمینان داشت.

پرسش و پاسخ (FAQ)

سؤال ۱: آیا ترانسمیتر دما رزمونت 644 با همه نوع RTD سازگار است؟
پاسخ: بله، این مدل از انواع RTD شامل Pt100، Pt500 و Pt1000 پشتیبانی می‌کند.

سؤال ۲: آیا می‌توان ترانسمیتر Rosemount 644 را بدون HART تنظیم کرد؟
پاسخ: تنظیم کامل فقط از طریق پروتکل HART امکان‌پذیر است، اما برخی تنظیمات پایه از طریق DIP Switch انجام می‌شود.

سؤال ۳: تفاوت مدل هد مونت و فیلد مونت در رزمونت 644 چیست؟
پاسخ: مدل هد مونت مستقیماً روی سنسور نصب می‌شود و جمع‌وجورتر است، در حالی‌که مدل فیلد مونت دارای محفظه مقاوم و نمایشگر دیجیتال است.

سؤال ۴: آیا این ترانسمیتر نیاز به منبع تغذیه جداگانه دارد؟
پاسخ: خیر، تغذیه از همان حلقه جریان 4–20mA تأمین می‌شود.

سؤال ۵: آیا ترانسمیتر دما Rosemount 644 ضدانفجار است؟
پاسخ: بله، نسخه‌های خاص این مدل با گواهی ضدانفجار (Ex d / ATEX) برای محیط‌های خطرناک تولید می‌شوند.
