سیستم‌های هیدرولیک به عنوان ستون فقرات بسیاری از صنایع سنگین، از ماشین‌آلات راه‌سازی گرفته تا خطوط تولید کارخانه‌ها، شناخته می‌شوند. در این سیستم‌ها انتقال و کنترل انرژی از طریق سیالات تحت فشار انجام می‌گیرد و کوچک‌ترین خطا در طراحی یا نصب می‌تواند به توقف کل فرآیند منجر شود. در میان اجزای کلیدی این سیستم‌ها، شیر برقی هیدرولیک جایگاه ویژه‌ای دارد؛ قطعه‌ای که با فرمان الکتریکی، جریان روغن تحت فشار را در مسیرهای مختلف هدایت میکند و در واقع رابطی میان دنیای برق و هیدرولیک است.
برای نصب این شیرها، بلوک‌های هیدرولیک یا همان Manifold Block به‌عنوان بستری مطمئن و استاندارد مورد استفاده قرار می‌گیرند. بلوک هیدرولیک با طراحی دقیق مجاری داخلی، وظیفه کاهش حجم لوله‌کشی، جلوگیری از نشتی‌های اضافی و یکپارچه‌سازی مدار را برعهده دارد. نصب صحیح شیر برقی روی این بلوک نه تنها عملکرد سیستم را تضمین میکند بلکه نقش مستقیمی در طول عمر تجهیزات و کاهش هزینه‌های تعمیر و نگهداری ایفا میکند.
این مقاله با رویکردی تخصصی و تحلیلی، مراحل و اصول نصب شیر برقی هیدرولیک بر روی بلوک را بررسی خواهد کرد. ابتدا به معرفی اجزای اصلی سیستم پرداخته می‌شود، سپس استانداردها و ابزار مورد نیاز توضیح داده می‌شوند و در ادامه مراحل نصب گام‌به‌گام همراه با نکات ایمنی و عیب‌یابی ارائه خواهد شد. هدف آن است که خواننده پس از مطالعه این متن، دیدی روشن و کاربردی نسبت به فرآیند نصب پیدا کند و بتواند آن را در محیط‌های صنعتی به کار گیرد.
خرید و مشاهده محصولات هیدرولیک

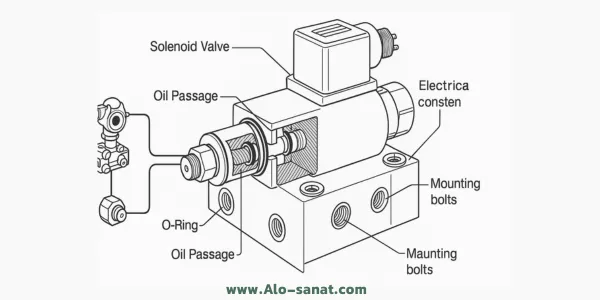

آشنایی با اجزای اصلی سیستم
برای آن‌که فرآیند نصب شیر برقی هیدرولیک روی بلوک به‌درستی انجام شود، ابتدا باید اجزای کلیدی این مجموعه شناخته شوند. هرکدام از این بخش‌ها نقش حیاتی در عملکرد نهایی سیستم دارند و انتخاب یا نصب نادرست آن‌ها می‌تواند بازدهی کل مدار را مختل کند.
شیر برقی هیدرولیک
شیر برقی یا Solenoid Valve قطعه‌ای است که با استفاده از یک بوبین الکتریکی، مسیر جریان روغن هیدرولیک را باز یا بسته میکند. این شیرها در دو نوع اصلی به‌کار می‌روند:
Direct Acting: شیر مستقیماً با تحریک بوبین باز و بسته می‌شود و برای دبی‌ها و فشارهای پایین‌تر مناسب است.
Pilot Operated: در این نوع، فرمان الکتریکی یک مسیر پایلوت را باز میکند و فشار سیال باعث جابجایی قرقره اصلی می‌شود. این دسته توانایی کنترل جریان‌های بیشتر و فشارهای بالاتر را دارد.
بلوک هیدرولیک (Manifold Block)
بلوک، قطعه‌ای فلزی است که مسیرهای داخلی دقیقی در آن طراحی شده تا چندین شیر و المان هیدرولیکی را در یک محل جمع‌آوری کند. استفاده از بلوک به جای لوله‌کشی گسترده، باعث کاهش حجم سیستم، کاهش احتمال نشتی و افزایش سرعت مونتاژ می‌شود. این بلوک‌ها معمولاً بر اساس استانداردهای CETOP یا ISO طراحی می‌شوند تا انواع شیرهای برقی قابل نصب باشند.
مشاهده انواع بلوک زیر شیری هیدرولیک
اورینگ‌ها و آب‌بندی
میان سطح شیر و بلوک، اورینگ‌هایی قرار می‌گیرند که نقش اساسی در جلوگیری از نشتی روغن دارند. جنس اورینگ‌ها معمولاً از NBR یا Viton انتخاب می‌شود تا در برابر فشار بالا و دمای کاری مقاوم باشند. آسیب یا فرسودگی این اورینگ‌ها می‌تواند موجب افت فشار و خرابی زنجیره‌ای سیستم شود.
پیچ‌ها و گشتاور بستن
برای اتصال مطمئن شیر به بلوک، از پیچ‌های استاندارد استفاده می‌شود. گشتاور بستن این پیچ‌ها باید طبق دستورالعمل سازنده رعایت شود؛ سفت بستن بیش از حد باعث آسیب به رزوه یا ترک‌خوردگی بلوک می‌شود و سفتی ناکافی نیز نشتی و لرزش ایجاد میکند.
بوبین و اتصالات الکتریکی
بوبین یا همان سیم‌پیچ مغناطیسی، قطعه‌ای است که با عبور جریان الکتریکی میدان مغناطیسی تولید کرده و باعث حرکت قرقره شیر می‌شود. انتخاب ولتاژ مناسب (معمولاً ۱۲ یا ۲۴ ولت DC، یا ۲۲۰ ولت AC) و رعایت استاندارد کابل‌کشی برای عملکرد پایدار بوبین ضروری است.

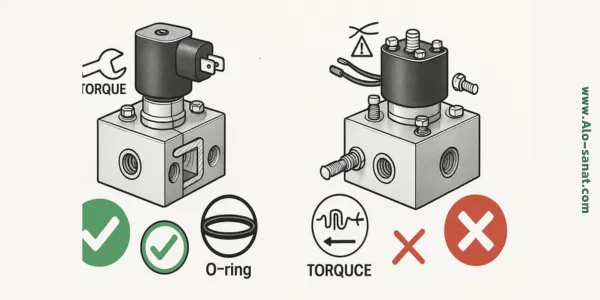

استانداردها و نکات ایمنی قبل از نصب
پیش از آن‌که به سراغ نصب شیر برقی هیدرولیک روی بلوک برویم، باید اصول ایمنی و استانداردهای فنی رعایت شود. نادیده گرفتن این موارد می‌تواند هم به تجهیزات آسیب بزند و هم جان اپراتور را به خطر اندازد.
بررسی شرایط کاری
فشار کاری: پیش از نصب، فشار نامی سیستم با فشار مجاز شیر و بلوک مقایسه شود. بیشتر شیرهای برقی صنعتی در محدوده 210 تا 315 بار طراحی می‌شوند.
دمای سیال: روغن هیدرولیک در دمای بالا خاصیت روانکاری خود را از دست می‌دهد. بنابراین باید دمای کاری شیر (معمولاً بین -20 تا +80 درجه سانتی‌گراد) با شرایط محیط و سیال هماهنگ باشد.
نوع روغن: استفاده از روغن‌هایی که با اورینگ‌ها و آب‌بندی‌های شیر سازگار نباشند، باعث تورم یا ترک‌خوردگی اورینگ خواهد شد.
انتخاب استاندارد اتصال
شیرها و بلوک‌ها بر اساس استانداردهای بین‌المللی طراحی می‌شوند. رایج‌ترین آن‌ها عبارت‌اند از:
CETOP 3 / ISO 4401-03: برای دبی‌های پایین (حدود 60 لیتر در دقیقه)
CETOP 5 / ISO 4401-05: برای دبی‌های متوسط (تا 120 لیتر در دقیقه)
CETOP 7 و بالاتر: برای سیستم‌های سنگین و دبی بالا
انتخاب اشتباه استاندارد منجر به ناسازگاری سوراخ‌ها و در نتیجه نشت یا حتی عدم امکان نصب خواهد شد.
ایمنی در زمان نصب
قطع برق: پیش از هر کاری، تغذیه الکتریکی بوبین قطع شود تا از شوک الکتریکی یا تحریک ناخواسته شیر جلوگیری شود.
تخلیه فشار: سیستم باید بدون فشار باقی بماند. باز کردن شیر تخلیه یا دریچه‌های ایمنی ضروری است.
بررسی نشتی‌ها: هرگونه روغن باقی‌مانده روی سطح بلوک یا اطراف اورینگ‌ها باید پاک شود. روغن لغزنده می‌تواند باعث سرخوردن ابزار یا نشتی پنهان در زمان مونتاژ گردد.
رعایت تمیزی صنعتی: وجود ذرات گردوغبار یا براده فلزی روی سطح بلوک یکی از دلایل اصلی خرابی‌های زودرس شیر برقی است. تمیزکاری دقیق پیش از نصب الزامی است.
ابزار و تجهیزات مورد نیاز برای نصب
اجرای یک نصب اصولی و استاندارد بدون ابزار مناسب تقریباً غیرممکن است. ابزار نه تنها سرعت کار را افزایش می‌دهند بلکه دقت و ایمنی نصب را نیز تضمین می‌کنند. در ادامه، مهم‌ترین تجهیزات مورد نیاز برای نصب شیر برقی هیدرولیک روی بلوک معرفی می‌شود.
ابزارهای مکانیکی
آچار گشتاور (Torque Wrench): برای بستن پیچ‌ها با نیروی کنترل‌شده. استفاده از این ابزار حیاتی است، چون سفت‌کردن بیش از حد پیچ‌ها می‌تواند به ترک بلوک یا تغییر شکل شیر منجر شود.
آچار آلن (Hex Key): پیچ‌های استاندارد CETOP اغلب با آلن بسته می‌شوند. وجود یک ست کامل آچار آلن با اندازه‌های مختلف ضروری است.
پیچ‌گوشتی و ابزار دستی: برای باز و بسته کردن پوشش‌ها و اتصالات جانبی.
تجهیزات کمکی
گریس مخصوص اورینگ: برای روانکاری اورینگ‌ها پیش از نصب. این کار علاوه بر تسهیل جاگذاری، از آسیب‌دیدگی و پارگی آن‌ها جلوگیری میکند.
مایع تمیزکننده صنعتی: سطح بلوک و شیر باید عاری از هرگونه روغن کهنه، گردوغبار و براده فلزی باشد. معمولاً از محلول‌های بر پایه الکل یا کلینرهای صنعتی مخصوص استفاده می‌شود.
هوای فشرده خشک: برای دمیدن و پاک‌سازی مجاری بلوک از ذرات احتمالی.
ابزار اندازه‌گیری و تست
کولیس یا میکرومتر: برای بررسی قطر محل اورینگ و دقت ابعاد.
گیج فشار: پس از نصب برای تست نشتی و کنترل فشار سیستم ضروری است.
مولتی‌متر: برای بررسی تغذیه الکتریکی بوبین و صحت عملکرد مدار الکتریکی.
الزامات محیط نصب
محیط نصب باید خشک، تمیز و بدون ذرات معلق باشد. وجود ذرات گرد و خاک حتی در ابعاد میکرونی می‌تواند وارد مجاری روغن شده و عملکرد قرقره شیر را مختل کند.
دمای محیط نیز باید در محدوده استاندارد توصیه‌شده توسط سازنده شیر و بلوک باشد.

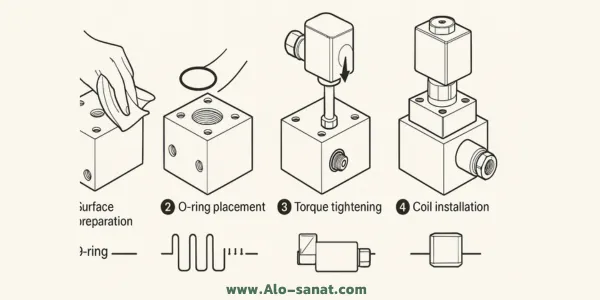

مراحل نصب شیر برقی روی بلوک (گام‌به‌گام)
اینجا قلب ماجراست. اگر مراحل نصب درست انجام نشود، حتی بهترین شیر برقی و پیشرفته‌ترین بلوک هم به‌سرعت دچار نشتی یا خرابی خواهند شد. به همین دلیل هر گام باید دقیق، تمیز و مطابق دستورالعمل سازنده اجرا شود.
1. آماده‌سازی سطح بلوک و شیر
سطح بلوک و کف شیر را با محلول تمیزکننده پاک کنید. هیچ اثری از گردوغبار، روغن کهنه یا براده فلزی نباید باقی بماند.
با هوای فشرده خشک مجاری داخلی بلوک را بدمید تا ذرات احتمالی خارج شوند.
2. بررسی و جایگذاری اورینگ‌ها
اورینگ‌های نو و سالم را مطابق سایز استاندارد در محل خود روی بلوک قرار دهید.
قبل از جاگذاری، کمی گریس مخصوص روی اورینگ‌ها بمالید تا هم روان‌تر نصب شوند و هم در برابر پارگی محافظت شوند.
مطمئن شوید که اورینگ‌ها پیچ‌خوردگی یا بریدگی ندارند.
3. قرار دادن شیر روی بلوک
شیر را با دقت روی بلوک قرار دهید به‌گونه‌ای که سوراخ‌های نصب دقیقاً بر هم منطبق باشند.
از فشار یا ضربه برای جایگذاری استفاده نکنید؛ اگر شیر درست نمی‌نشیند، احتمالاً اورینگ‌ها یا سطح بلوک مشکل دارند.
4. بستن پیچ‌ها با گشتاور مناسب
پیچ‌های اتصال شیر به بلوک را به‌صورت ضربدری ببندید تا فشار یکنواخت توزیع شود.
از آچار گشتاور برای رسیدن به مقدار مشخص (طبق دفترچه سازنده، معمولاً بین 8 تا 12 نیوتن‌متر برای CETOP 3) استفاده کنید.
بررسی کنید که شیر کاملاً تراز روی بلوک نشسته باشد و هیچ شکافی بین آن‌ها باقی نمانده باشد.
5. نصب بوبین و اتصالات الکتریکی
بوبین را روی هسته فلزی شیر قرار داده و با مهره مخصوص محکم کنید.
کابل تغذیه را با توجه به ولتاژ کاری (12/24 ولت DC یا 220 ولت AC) وصل کنید. رعایت پلاریته در مدل‌های DC الزامی است.
از کانکتورهای استاندارد DIN 43650 برای اتصال استفاده کنید و مطمئن شوید درپوش آن به‌درستی بسته شده تا از نفوذ رطوبت و گردوغبار جلوگیری کند.
6. راه‌اندازی اولیه
سیستم را تحت فشار قرار دهید و شیر را چند بار تحریک کنید تا روغن در مسیر جریان یابد.
در اولین لحظات به صداها و نشتی احتمالی دقت کنید. هرگونه صدای غیرعادی یا روغن‌ریزی نشانه وجود مشکل در نصب است.
تست و عیب‌یابی پس از نصب
پس از آن‌که شیر برقی روی بلوک نصب شد، کار تمام نشده است. نصب بدون تست درست مثل پرواز هواپیما بدون چک‌لیست است؛ ممکن است همه‌چیز ظاهراً درست به نظر برسد اما یک ایراد کوچک می‌تواند کل سیستم را از کار بیندازد.
1. تست نشتی
سیستم را به‌آرامی تحت فشار قرار دهید و محل اتصال شیر و بلوک را بررسی کنید.
کوچک‌ترین لکه روغن یا رطوبت در اطراف اورینگ‌ها نشانه نشتی است و باید فوراً رفع شود.
در صورت مشاهده نشتی، پیچ‌ها دوباره با گشتاور مناسب بررسی و اورینگ‌ها بازبینی شوند.
2. تست فشار و عملکرد مکانیکی
با استفاده از گیج فشار، مطمئن شوید فشار ورودی و خروجی مطابق طراحی مدار است.
شیر را چند بار فعال کنید تا از روان بودن حرکت قرقره و عدم گیرکردگی مطمئن شوید.
جریان روغن باید بدون افت ناگهانی یا ضربه (Hydraulic Shock) عبور کند.
3. تست عملکرد الکتریکی
با مولتی‌متر ولتاژ ورودی به بوبین بررسی شود. ولتاژ باید دقیقاً مطابق مشخصات سازنده (مثلاً 24 ولت DC یا 220 ولت AC) باشد.
در هنگام تحریک، جریان کشیده‌شده توسط بوبین اندازه‌گیری گردد؛ افزایش غیرعادی جریان می‌تواند نشانه اتصال کوتاه یا نیم‌سوز شدن بوبین باشد.
4. عیب‌های رایج و راهکارها
صدای غیرعادی (وزوز یا ضربه): معمولاً ناشی از ولتاژ نامناسب یا کثیفی در مجاری شیر است.
نشتی مداوم: علت اصلی آن اورینگ آسیب‌دیده یا بستن نامناسب پیچ‌هاست.
عملکرد کند یا گیرکردن قرقره: می‌تواند به دلیل ورود ذرات به روغن یا کیفیت پایین سیال باشد.
داغ شدن بوبین: معمولاً به دلیل کارکرد طولانی‌مدت در شرایط ولتاژ نامناسب رخ می‌دهد.
5. تأیید نهایی
پس از اطمینان از عملکرد مکانیکی و الکتریکی، سیستم می‌تواند وارد بهره‌برداری کامل شود.
در این مرحله ثبت گزارش نصب و تست (شامل گشتاور پیچ‌ها، نوع اورینگ و نتایج تست فشار) توصیه می‌شود تا در آینده مرجع نگهداری و تعمیرات باشد.
نگهداری و سرویس دوره‌ای
نصب صحیح پایان ماجرا نیست. اگر نگهداری و سرویس دوره‌ای رعایت نشود، حتی مرغوب‌ترین شیر برقی و بلوک هم خیلی زود از کار می‌افتند. سیستم‌های هیدرولیک زیر بار فشار و دما کار می‌کنند و کوچک‌ترین سهل‌انگاری در نگهداری می‌تواند هزینه‌های سنگین تعمیر و توقف خط تولید را به‌دنبال داشته باشد.
تمیزکاری و بازرسی منظم
هر چند ماه یک‌بار سطح خارجی شیر و بلوک از گردوغبار و روغن‌های پخش‌شده پاک شود.
مجاری بلوک نباید اجازه تجمع براده یا ذرات فلزی داشته باشند. برای این منظور تعویض دوره‌ای فیلتر روغن الزامی است.
تمیزکاری منظم بوبین و کانکتورهای الکتریکی مانع از اتصالی یا افت راندمان می‌شود.
بررسی اورینگ‌ها و آب‌بندی‌ها
اورینگ‌ها بیشترین استهلاک را دارند. نشتی‌های کوچک معمولاً از همین بخش آغاز می‌شوند.
در سرویس دوره‌ای باید اورینگ‌ها بازدید شوند و در صورت هرگونه تغییر رنگ، تورم یا ترک، تعویض گردند.
استفاده از اورینگ‌های اصلی و مطابق استاندارد CETOP/ISO اهمیت بالایی دارد.
کنترل گشتاور پیچ‌ها
لرزش‌های مکانیکی و فشارهای متناوب باعث شل شدن پیچ‌ها در طول زمان می‌شوند.
در سرویس دوره‌ای باید پیچ‌های اتصال با آچار گشتاور بررسی و در صورت نیاز مجدد سفت شوند.
توجه به بوبین و مدار الکتریکی
داغ شدن بیش از حد بوبین نشانه‌ای از مشکل در ولتاژ یا اضافه‌بار است.
بررسی مقاومت سیم‌پیچ با مولتی‌متر می‌تواند از نیم‌سوز شدن بوبین پیشگیری کند.
کانکتورها باید خشک، تمیز و بدون زنگ‌زدگی باقی بمانند.
نکات افزایش عمر مفید
استفاده از روغن هیدرولیک با کیفیت و تعویض دوره‌ای آن.
پیش‌بینی فیلتراسیون مناسب در مدار.
کار نکردن شیر برقی به‌صورت دائم در شرایط حداکثر فشار.
رعایت استاندارد دمای محیط و سیال برای جلوگیری از کاهش طول عمر اجزا.
جمع‌بندی و توصیه‌های تخصصی
نصب شیر برقی هیدرولیک روی بلوک تنها یک عملیات مکانیکی ساده نیست، بلکه فرآیندی است که به دقت فنی، رعایت استانداردها و پایبندی به اصول ایمنی نیاز دارد. از آماده‌سازی سطح و بررسی اورینگ‌ها گرفته تا تست عملکرد الکتریکی و سرویس دوره‌ای، هر مرحله نقش مستقیمی در دوام سیستم ایفا میکند.
اگر تمام گام‌هایی که شرح داده شد با نظم و دقت اجرا شوند، نتیجه آن سیستمی خواهد بود که بدون نشتی، با سرعت پاسخ‌گویی بالا و عمر مفید طولانی کار میکند. بی‌توجهی به هر یک از جزئیات می‌تواند خرابی‌های زنجیره‌ای ایجاد کند؛ نشتی کوچک به افت فشار منجر شود، افت فشار باعث داغ شدن پمپ گردد و در نهایت توقف کل مدار رخ دهد.
توصیه‌های کلیدی برای متخصصان
همیشه از استانداردهای CETOP و ISO برای انتخاب بلوک و شیر پیروی کنید.
استفاده از برندهای معتبر مانند Rexroth، Yuken، Atos، Vickers یا مشابه آن‌ها تضمین کیفیت و پشتیبانی فنی بهتر است.
ابزار دقیق مانند آچار گشتاور و مولتی‌متر بخشی جدانشدنی از فرآیند نصب و سرویس محسوب می‌شوند.
نگهداری منظم و توجه به اورینگ‌ها، ساده‌ترین و در عین حال مؤثرترین اقدام برای جلوگیری از خرابی‌های پرهزینه است.
در نهایت، می‌توان گفت که نصب صحیح شیر برقی هیدرولیک روی بلوک نه فقط یک مهارت فنی بلکه نوعی ضمانت‌نامه پایداری سیستم هیدرولیک است. مهندسان و تکنسین‌هایی که این اصول را جدی می‌گیرند، نه تنها عمر تجهیزات را افزایش می‌دهند بلکه از بروز توقف‌های ناگهانی در خطوط تولید جلوگیری کرده و اعتماد کارفرما را جلب می‌کنند.
