گریپر پنوماتیک چیست و چرا اهمیت دارد؟
در قلب هر سیستم اتوماسیون صنعتی، جایی که بازوهای رباتیک، ماشین‌های Pick & Place یا خطوط مونتاژ کار خود را آغاز می‌کنند، قطعه‌ای به‌ظاهر ساده اما حیاتی وجود دارد: گریپر پنوماتیک. این تجهیز مکانیکی-پنوماتیکی، مسئول گرفتن، نگه‌داشتن و رها کردن قطعات در فرایندهای صنعتی است.
گریپر پنوماتیک با استفاده از هوای فشرده، نیرو تولید کرده و فک‌های خود را باز یا بسته می‌کند تا قطعه‌ای را بگیرد یا رها کند. دقت، سرعت و سادگی عملکرد این وسیله باعث شده در بسیاری از صنایع، از ربات‌های جابجایی قطعات تا دستگاه‌های مونتاژ دقیق، به گزینه‌ای پیش‌فرض تبدیل شود.
اگرچه گریپرهای الکتریکی و هیدرولیکی نیز در بازار موجودند، اما قیمت پایین، سرعت بالا، طراحی ساده و سازگاری با خطوط پنوماتیکی، باعث شده‌اند گریپرهای پنوماتیک در بیش از ۷۰٪ کاربردهای صنعتی رایج باشند.
از آنجا که نوع و طراحی گریپر مستقیماً بر روی دقت ربات، سرعت مونتاژ و کیفیت نهایی محصول اثر می‌گذارد، شناخت دقیق آن برای مهندسان و طراحان خطوط تولید، یک ضرورت فنی است؛ نه یک انتخاب تجملی.
ساختار و مکانیزم عملکرد گریپر پنوماتیک
گریپر پنوماتیک از بیرون شاید چیزی بیشتر از یک جعبه فلزی با دو فک متحرک به نظر نرسد، اما در درون خود مجموعه‌ای دقیق از اجزای مکانیکی و پنوماتیکی را جای داده است که وظیفه‌ای حیاتی را انجام می‌دهند: گرفتن و نگه‌داشتن قطعه با دقت و تکرارپذیری بالا.
اجزای اصلی گریپر پنوماتیک
فک‌ها (Jaws):
دو یا سه فک متحرک هستند که با باز و بسته شدنشان قطعه را می‌گیرند. این فک‌ها ممکن است به صورت خطی یا زاویه‌ای حرکت کنند.سیلندر داخلی:
مرکز نیروی محرکه در گریپر پنوماتیک است. سیلندر با ورود هوای فشرده فعال شده و باعث حرکت مکانیزم باز و بسته شدن فک‌ها می‌شود.فنر بازگشت (در برخی مدل‌ها):
در مدل‌هایی که یک‌طرفه هستند، فنر به باز یا بسته ماندن فک‌ها کمک می‌کند تا در صورت قطع هوا، فک‌ها به حالت اولیه بازگردند.مکانیزم انتقال نیرو:
معمولاً شامل یک میل‌لنگ، گیره یا بادامک است که حرکت رفت‌وبرگشتی پیستون را به حرکت خطی یا چرخشی فک‌ها تبدیل می‌کند.سنسورها (اختیاری):
سنسورهای مغناطیسی یا القایی برای تشخیص وضعیت باز یا بسته بودن فک‌ها نصب می‌شوند و اطلاعات موقعیت را به کنترلر منتقل می‌کنند.
عملکرد گام‌به‌گام
ورود سیگنال: هوای فشرده از طریق پورت ورودی وارد سیلندر داخلی می‌شود.
حرکت پیستون: پیستون با فشار هوا به جلو یا عقب حرکت می‌کند.
انتقال نیرو به فک‌ها: با حرکت پیستون، مکانیزم مکانیکی داخلی فک‌ها را به‌طور هماهنگ باز یا بسته می‌کند.
نگهداری قطعه: زمانی‌که فک‌ها بسته می‌شوند، قطعه با نیروی مشخصی نگه‌داشته می‌شود. این نیرو وابسته به فشار هوا و سطح تماس فک‌هاست.
حرکت خطی یا زاویه‌ای؟
گریپرها به دو صورت اصلی طراحی می‌شوند:
موازی (Parallel): فک‌ها در راستای یک خط باز و بسته می‌شوند و معمولاً برای قطعات مکعبی یا تخت مناسب‌اند.
زاویه‌ای (Angular): فک‌ها حول یک محور می‌چرخند، مناسب برای قطعات گرد یا قطعاتی با فرم خاص.
انواع گریپر پنوماتیک و کاربرد هرکدام
درست مانند تنوع شکل و وزن قطعات صنعتی، گریپرهای پنوماتیک هم در انواع مختلف طراحی می‌شوند تا بسته به نیاز، هندسه و حساسیت کار، بهترین عملکرد را ارائه دهند. در این بخش به مهم‌ترین انواع گریپرها و تفاوت کاربرد آن‌ها می‌پردازیم.

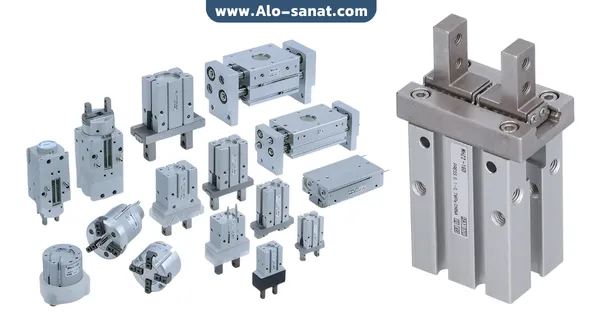

گریپر دو انگشتی (2-Jaw Gripper)
رایج‌ترین نوع گریپر پنوماتیک است که دارای دو فک موازی یا زاویه‌ای است.
حرکت فک‌ها: به‌صورت موازی یا چرخشی (angular)
کاربرد: گرفتن قطعات مکعبی، استوانه‌ای یا قطعات با سطح تماس مشخص
مثال کاربردی: مونتاژ قطعات در صنایع الکترونیک، Pick & Place
گریپر سه انگشتی (3-Jaw Gripper)
فک‌ها به شکل شعاعی باز و بسته می‌شوند و تمرکز نیرو در مرکز هندسی قطعه است.
حرکت فک‌ها: همزمان و شعاعی به‌سمت داخل یا خارج
کاربرد: گرفتن قطعات گرد، لوله‌ها، بوش‌ها
مزیت: توزیع یکنواخت فشار روی قطعه
مثال برند: Festo HGPL-3-Jaw یا SMC MHS3 Series
گریپر زاویه‌ای (Angular Gripper)
در این مدل، فک‌ها به جای حرکت مستقیم، به صورت زاویه‌ای حول محور چرخش باز و بسته می‌شوند.
ویژگی: جمع‌وجور بودن و باز شدن زیاد فک در فضای کم
کاربرد: در فضاهای محدود یا کاربردهایی که نیاز به باز شدن گسترده فک هست
مثال فنی: Festo DHWS، SMC MHC2
گریپر موازی (Parallel Gripper)
فک‌ها به‌صورت کاملاً موازی نسبت به هم حرکت می‌کنند.
کاربرد: گرفتن قطعات با دقت بالا، مخصوصاً در مونتاژ دقیق
ویژگی: دقت بالا، مناسب برای کاربردهایی با تلرانس باریک
مثال برند: SCHUNK PGN-plus، Airtac HFY
گریپر بیرون‌گیر (External Gripper)
نوعی از گریپرها که فک‌ها با فشار هوا از داخل قطعه به سمت بیرون باز می‌شوند و آن را نگه می‌دارند.
کاربرد: گرفتن قطعاتی که از درون باید قفل شوند، مانند بوش یا رینگ
گریپر با مکانیسم حفظ نیرو (Spring Assist / Retaining Gripper)
این مدل‌ها دارای فنر داخلی هستند که در صورت قطع شدن هوای فشرده، نیروی گیره را حفظ می‌کنند.
کاربرد: فرآیندهای ایمنی یا نگهداری قطعه در شرایط اضطراری
تنوع بالای گریپرهای پنوماتیک باعث شده بتوان آن‌ها را با دقت برای هر نوع قطعه و محیط کاری تنظیم و انتخاب کرد، بدون اینکه نیاز به طراحی دوباره کل سیستم مکانیکی باشد.
برندهای معتبر و کدهای فنی رایج گریپر پنوماتیک
در دنیای واقعی، وقتی از انتخاب گریپر صحبت می‌کنیم، صحبت از تئوری به تنهایی بی‌فایده است. برند، کد فنی، سابقه عملکرد، موجودی بازار و خدمات پس از فروش، همه تعیین می‌کنند کدام مدل روی رباتت نصب می‌شود و کدام یکی فقط در بروشور می‌درخشد.

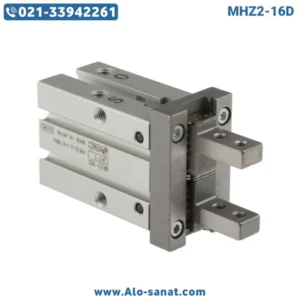

SMC (ژاپن)
از بزرگ‌ترین تولیدکننده‌های تجهیزات پنوماتیکی در دنیا.
MHS2: گریپر دو فک با حرکت زاویه‌ای
MHS3: گریپر سه فک شعاعی
MHF2: گریپر موازی باریک برای فضاهای محدود
MHC2: گریپر زاویه‌ای کوچک
ویژگی‌ها:
سبک، مقاوم، پرسرعت
دارای شیار سنسور موقعیت
طول عمر بالا

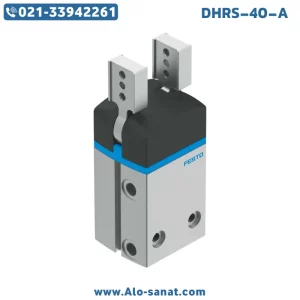

Festo (آلمان)
برند مرجع در اتوماسیون و پنوماتیک اروپا.
HGPP: گریپر دو فک موازی با دقت بسیار بالا
HGRT: گریپر با طراحی باریک برای خطوط فشرده

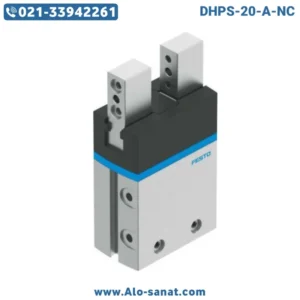

DHPS: گریپر زاویه‌ای برای سرعت بالا
HGPL: مدل سه فک برای قطعات گرد
ویژگی‌ها:
مناسب برای کاربردهای دقیق (مانند مونتاژ قطعات الکترونیکی)
هماهنگ با سیستم‌های رباتیک پیشرفته
SCHUNK (آلمان)
پادشاه بی‌چون‌وچرای گریپرهای صنعتی.
PGN-plus: گریپر موازی با نیروی بالا و دقت بی‌نظیر
PZN-plus: گریپر سه فک شعاعی برای بارهای سنگین
JGP / JGZ: سری اقتصادی برای کاربردهای عمومی
ویژگی‌ها:
تحمل بارهای شدید
عمر کاری بالا (بیش از 30 میلیون سیکل)
سازگار با بازوهای رباتیک KUKA، ABB و Yaskawa
Airtac (تایوان)
گزینه اقتصادی و قابل اعتماد برای پروژه‌های سبک و نیمه‌صنعتی.
HFY: گریپر دو فک موازی ساده
HFC: گریپر زاویه‌ای با بدنه کامپکت
HFZ: گریپر با عملکرد نرم و مناسب برای برداشتن قطعات کوچک
ویژگی‌ها:
قیمت اقتصادی
عملکرد قابل قبول در کاربردهای سبک
به‌صرفه برای اتوماسیون کارگاهی
مزایا و محدودیت‌های گریپر پنوماتیک
گریپر پنوماتیک همان‌قدر که در اتوماسیون صنعتی محبوب و رایج است، محدودیت‌هایی هم دارد که نمی‌توان آن‌ها را نادیده گرفت. در این بخش، با نگاهی مهندسی و بی‌رحمانه، نقاط قوت و ضعف این فناوری را زیر ذره‌بین می‌بریم.
مزایای گریپر پنوماتیک
۱. سرعت عملکرد بسیار بالا
با توجه به خاصیت انفجاری جریان هوای فشرده، باز و بسته شدن فک‌ها بسیار سریع انجام می‌شود، که این ویژگی برای خطوط با سیکل بالا (High-Cycle Applications) حیاتی است.
۲. سادگی در کنترل و راه‌اندازی
کنترل با شیر ۵/۲ یا ۳/۲ و رله یا PLC ساده انجام می‌شود. پیچیدگی نرم‌افزاری ندارد و نیازی به برنامه‌نویسی پیچیده نیست.
۳. قیمت اقتصادی و به‌صرفه
در مقایسه با گریپرهای الکتریکی یا هیدرولیکی، گریپرهای پنوماتیک ارزان‌تر هستند؛ هم در خرید، هم در تعمیر و نگهداری.
۴. مناسب برای محیط‌های انفجاری
چون مصرف‌کننده جریان الکتریکی نیستند (یا حداقل بخش قدرت آن‌ها الکتریکی نیست)، در محیط‌های با خطر آتش‌سوزی یا انفجار گزینه‌ای ایمن‌تر محسوب می‌شوند.
۵. وزن سبک و طراحی جمع‌وجور
بدنه آلومینیومی یا پلیمری باعث می‌شود بار مرده‌ای به ربات یا بازوی متحرک وارد نشود، مخصوصاً در سیستم‌هایی که هر گرم مهم است.
محدودیت‌ها و معایب گریپر پنوماتیک
۱. کنترل ضعیف روی نیروی گیره
در قیاس با گریپر الکتریکی، امکان تنظیم دقیق نیروی فک وجود ندارد. تنظیم نیرو عمدتاً وابسته به فشار هواست، که به‌طور خطی قابل کنترل نیست.
۲. وابستگی شدید به کیفیت هوای فشرده
وجود آب، روغن یا ذرات در هوای ورودی می‌تواند مستقیماً به سیلندر، اورینگ‌ها و فک‌ها آسیب بزند. در نتیجه، واحد مراقبت (FRL) غیرقابل‌چشم‌پوشی است.
۳. پایین بودن دقت موقعیت نسبت به گریپر دیجیتال
حرکت فک‌ها بر اساس جریان هواست، نه موتور پله‌ای. در نتیجه، بازخورد لحظه‌ای و دقت در مقیاس میلی‌متری برای آن‌ها سخت‌تر است.
۴. محدودیت در اعمال گشتاور و قدرت بالا
برای گرفتن قطعات سنگین، گریپرهای پنوماتیک به محدودیت فشار و سطح تماس می‌رسند. اینجاست که گریپر هیدرولیکی وارد میدان می‌شود.
مقایسه گریپر پنوماتیک با گریپر الکتریکی و هیدرولیکی
| ویژگی | گریپر پنوماتیک | گریپر الکتریکی | گریپر هیدرولیکی |
|---|---|---|---|
| منبع انرژی | هوای فشرده | برق (DC/AC) | روغن هیدرولیک |
| دقت کنترلی | متوسط | بالا | پایین تا متوسط |
| قدرت گیره | متوسط | متوسط تا بالا | بسیار بالا |
| سرعت عملکرد | بالا | متوسط | پایین تا متوسط |
| هزینه اولیه | پایین | متوسط تا بالا | بالا |
| هزینه نگهداری | پایین تا متوسط | کم | زیاد |
| سختی نصب | ساده | نیاز به کابل‌کشی و تنظیم نرم‌افزار | نیاز به پمپ و شیلنگ‌های قوی |
| کنترل نیروی گیره | محدود (وابسته به فشار هوا) | دقیق و قابل‌برنامه‌ریزی | با دقت پایین و سختی تنظیم |
| سازگاری با محیط خاص | عالی (مخصوصاً محیط انفجاری) | خوب (در محیط‌های تمیز و کنترل‌شده) | ضعیف (نشتی خطرناک و آلاینده) |
نتیجه‌گیری از مقایسه
اگر سرعت، سادگی، قیمت مناسب و سازگاری با محیط صنعتی عمومی می‌خواهی → گریپر پنوماتیک
اگر دقت، برنامه‌پذیری، بازخورد و کنترل هوشمند نیاز داری → گریپر الکتریکی
اگر درگیر قطعات بسیار سنگین یا محیط‌های صنعتی سنگین مثل ریخته‌گری هستی → گریپر هیدرولیکی
گریپر پنوماتیک همه‌فن‌حریف نیست، اما در قلمرو خودش بی‌رقیب است.
جمع‌بندی نهایی
گریپر پنوماتیک، با تمام سادگی‌اش، یکی از ستون‌های اصلی اتوماسیون مدرن است. از خطوط مونتاژ و بسته‌بندی گرفته تا ربات‌های صنعتی با دقت بالا، این تجهیز کوچک اما دقیق، نقش «دست» سیستم را ایفا می‌کند.
در انتخاب گریپر مناسب، هیچ چیز را نباید ساده گرفت:
شکل قطعه، سرعت حرکت، نیروی گیره، شرایط محیطی، طول عمر مورد انتظار،
و البته برند و کد فنی‌ای که واقعاً در میدان جنگ صنعتی جواب پس داده باشد.
اگرچه گریپرهای الکتریکی و هیدرولیکی در برخی حوزه‌ها برتری دارند، اما وقتی سرعت، سادگی، قیمت و سازگاری با سیستم‌های پنوماتیکی مطرح باشد، گریپر پنوماتیک انتخاب طبیعی و بی‌دردسر مهندسان است.
پرسش‌های متداول (FAQ)
۱. گریپر پنوماتیک برای چه کاربردهایی مناسب است؟
برای Pick & Place، مونتاژ، بسته‌بندی، صنایع غذایی، دارویی، خودروسازی و خطوط با سرعت بالا.
۲. آیا امکان کنترل دقیق نیروی گیره در گریپر پنوماتیک وجود دارد؟
خیر، تنظیم دقیق نیرو سخت است و عمدتاً با تغییر فشار ورودی کنترل می‌شود. برای دقت بالا، گریپر الکتریکی مناسب‌تر است.
۳. گریپر پنوماتیک چند نوع دارد؟
شایع‌ترین انواع: دو فک موازی، سه فک شعاعی، زاویه‌ای، فنردار با حفظ نیرو، و مدل‌های با سنسور موقعیت.
۴. بهترین برندها برای گریپر پنوماتیک کدام‌اند؟
SMC، Festo، SCHUNK، Airtac بسته به بودجه، دقت، وزن قطعه و شرایط محیطی.
۵. گریپر پنوماتیک تا چه وزنی را می‌تواند نگه دارد؟
بسته به مدل و فشار هوا، از چند گرم تا چندین کیلوگرم؛ برای بارهای سنگین، گریپر هیدرولیکی بهتر است.
