تعریف و جایگاه جک راهنمادار

جک راهنمادار (Guided Cylinder) نوعی سیلندر پنوماتیک است که علاوه بر پیستون و شافت اصلی، به میله‌های راهنما و بوش‌های تقویتی مجهز است. این طراحی ویژه باعث می‌شود حرکت پیستون کاملاً کنترل‌شده، بدون لقی و با توان تحمل بار جانبی بالا انجام شود.

در جک‌های معمولی، ورود بار جانبی یا نیروهای خارج از محور می‌تواند باعث خم شدن شافت، سایش آب‌بندی‌ها و کاهش طول عمر قطعه شود. اما در جک‌های راهنمادار، میله‌های راهنما به‌عنوان ستون‌های اضافی عمل می‌کنند و بار را به‌طور یکنواخت توزیع می‌نمایند.

جایگاه در سیستم‌های اتوماسیون

این جک‌ها در کاربردهایی به کار می‌روند که نیاز به حرکت دقیق و تکرارپذیر وجود دارد. به همین دلیل در ماشین‌آلات بسته‌بندی، پرس‌های سبک، سیستم‌های مونتاژ قطعات الکترونیکی و حتی تجهیزات CNC مورد استفاده قرار می‌گیرند.

ویژگی بارز جک‌های راهنمادار، پایداری و دقت بالا در تکرار حرکت است. این خصوصیت باعث شده آن‌ها در فرآیندهایی که کوچک‌ترین انحراف یا لقی می‌تواند به خرابی محصول یا توقف خط منجر شود، یک انتخاب ایده‌آل باشند.

اصول عملکرد جک راهنمادار

جک راهنمادار درست مثل یک سیلندر پنوماتیک معمولی با ورود هوای فشرده به محفظه، پیستون را به حرکت درمی‌آورد. تفاوت اصلی در این است که حرکت پیستون توسط میله‌های راهنما و بوش‌های تقویتی کنترل می‌شود. این راهنماها مانع از انحراف میله‌ی اصلی می‌شوند و حرکت خطی را پایدارتر و دقیق‌تر می‌کنند.

مکانیزم حرکتی

• وقتی هوای فشرده وارد سیلندر می‌شود، پیستون تحت فشار به جلو یا عقب حرکت می‌کند.

• در همان زمان، میله‌های راهنما که موازی با شافت اصلی قرار دارند، مسیر حرکت را تثبیت می‌کنند.

• بوش‌ها یا یاتاقان‌های تعبیه‌شده روی بدنه، اصطکاک و لقی احتمالی را به حداقل می‌رسانند.

نقش سیستم راهنما

• کاهش لقی: وجود دو یا چند میله‌ی راهنما باعث می‌شود شافت اصلی در تمام طول کورس در محور دقیق خود حرکت کند.

• تحمل بار جانبی: در کاربردهایی که بار خارج از مرکز یا نیروی جانبی به شافت وارد می‌شود، راهنماها فشار را توزیع کرده و از آسیب به آب‌بندی جلوگیری می‌کنند.

• افزایش دقت تکرارپذیری: در خطوط تولید و مونتاژ که حرکت دقیق بارها تکرار می‌شود، جک راهنمادار خطا را به حداقل می‌رساند.

تفاوت با جک معمولی

در یک سیلندر استاندارد، هرگونه بار جانبی می‌تواند باعث خم شدن Rod و سایش زودهنگام آب‌بندها شود. اما در جک راهنمادار، این بار توسط میله‌های جانبی گرفته می‌شود و عمر مفید قطعه به شکل قابل‌توجهی افزایش می‌یابد.

ویژگی‌های طراحی و ساختار جک راهنمادار

جک‌های راهنمادار به گونه‌ای طراحی می‌شوند که علاوه بر ایجاد حرکت خطی، پایداری و دقت بیشتری در حرکت فراهم کنند. وجود اجزای اضافی مثل میله‌های راهنما و بوش‌ها باعث می‌شود این نوع سیلندر نسبت به جک‌های معمولی برای بارهای جانبی و حرکت‌های دقیق مناسب‌تر باشد.

میله‌های راهنما

موازی با شافت اصلی نصب می‌شوند و معمولاً دو یا چهار عدد هستند. این میله‌ها بار جانبی را جذب کرده و اجازه نمی‌دهند Rod اصلی دچار خمیدگی یا انحراف شود.

بوش‌ها و یاتاقان‌ها

در اطراف میله‌های راهنما بوش‌ها یا یاتاقان‌های مقاوم تعبیه می‌شود. این بخش‌ها وظیفه دارند حرکت را نرم‌تر کنند، اصطکاک را کاهش دهند و دقت محوری را بالا ببرند. کیفیت متریال بوش‌ها تأثیر مستقیمی بر طول عمر جک دارد.

سیستم آب‌بندی

به دلیل تماس بیشتر اجزا با محیط، آب‌بندی در جک‌های راهنمادار اهمیت زیادی دارد. استفاده از اورینگ‌ها و پکینگ‌های مقاوم در برابر سایش و رطوبت، مانع از نشتی هوا و کاهش راندمان می‌شود.

طراحی بدنه

بدنه معمولاً پروفیلی آلومینیومی یا فولادی است تا علاوه بر استحکام، امکان نصب آسان روی تجهیزات صنعتی را فراهم کند. در برخی مدل‌ها، شیارهای مخصوص برای نصب سنسور مغناطیسی روی بدنه تعبیه می‌شود.

جلوگیری از لقی و افزایش دقت

راهنماها و یاتاقان‌ها در واقع وظیفه دارند از لقی در طول حرکت پیستون جلوگیری کنند. این موضوع به‌ویژه در کاربردهای دقیق مثل مونتاژ قطعات الکترونیکی یا بسته‌بندی محصولات حساس بسیار حیاتی است.

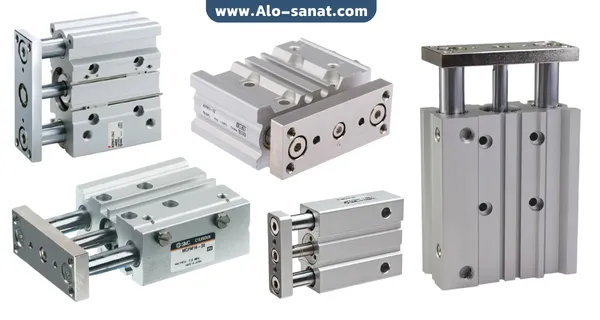

انواع جک راهنمادار

جک‌های راهنمادار بسته به طراحی و نیازهای کاربردی در مدل‌های مختلف تولید می‌شوند. هر نوع ویژگی‌های خاصی دارد که آن را برای شرایط ویژه‌ای مناسب می‌کند.

جک کامپکت راهنمادار

این مدل ابعاد کوچکی دارد و برای فضاهای محدود طراحی شده است. میله‌های راهنما در کنار شافت اصلی باعث می‌شوند در عین کوچک بودن، جک بتواند بار جانبی قابل‌توجهی را تحمل کند.

جک پروفیلی راهنمادار

بدنه‌ی این نوع از جنس پروفیل آلومینیومی یا فولادی ساخته می‌شود. طراحی پروفیلی باعث افزایش استحکام و امکان نصب آسان روی ماشین‌آلات می‌گردد. بسیاری از مدل‌های پروفیلی قابلیت نصب سنسور مغناطیسی روی بدنه دارند.

جک راهنمادار با میله‌های تقویتی

این نوع برای کاربردهایی ساخته می‌شود که بار جانبی یا گشتاور زیادی وجود دارد. میله‌های راهنما ضخیم‌تر و بوش‌ها تقویت‌شده‌اند تا دقت و طول عمر دستگاه افزایش یابد.

جک‌های راهنمادار سنسوردار

مدل‌های پیشرفته‌تر دارای جایگاه مخصوص برای سنسورهای مغناطیسی یا الکترونیکی هستند. این سنسورها موقعیت پیستون را در هر لحظه ثبت کرده و به سیستم کنترلی ارسال می‌کنند. چنین جک‌هایی برای خطوط اتوماسیون پیشرفته و هماهنگی با PLC ایده‌آل هستند.

جک‌های ویژه (Customized)

برای صنایع خاص، جک‌های راهنمادار با ویژگی‌های سفارشی‌سازی‌شده تولید می‌شوند. مثلاً مدل‌های ضدزنگ برای صنایع غذایی و دارویی یا جک‌هایی با کورس بلند برای ماشین‌آلات خاص.

مشخصات فنی کلیدی جک راهنمادار

شناخت مشخصات فنی جک‌های راهنمادار اهمیت زیادی دارد، چون این نوع سیلندر معمولاً در کاربردهایی به کار می‌رود که دقت حرکتی و تحمل بار جانبی حیاتی است. پارامترهای فنی زیر هنگام انتخاب باید مورد توجه قرار گیرند:

قطر سیلندر (Bore Size)

قطر داخلی محفظه تعیین‌کننده سطح مقطع پیستون و در نتیجه نیروی تولیدی است. جک‌های راهنمادار معمولاً در سایزهای ۱۲ تا ۱۰۰ میلی‌متر عرضه می‌شوند و انتخاب قطر باید متناسب با بار موردنظر و فشار کاری انجام شود.

کورس (Stroke Length)

طول حرکتی پیستون می‌تواند از چند سانتی‌متر تا بیش از ۵۰۰ میلی‌متر باشد. کورس کوتاه در عملیات‌های تکراری و دقیق کاربرد دارد، در حالی که کورس‌های بلند برای جابجایی قطعات در خطوط مونتاژ استفاده می‌شوند.

فشار کاری

بیشتر جک‌های راهنمادار برای محدوده‌ی فشار ۶ تا ۱۰ بار طراحی می‌شوند. استفاده در فشار پایین‌تر باعث کاهش نیرو و استفاده در فشار بالاتر موجب آسیب به آب‌بندی‌ها خواهد شد.

تحمل بار جانبی

یکی از برجسته‌ترین ویژگی‌های جک‌های راهنمادار توانایی تحمل بار جانبی است. وجود میله‌های راهنما و بوش‌های تقویتی باعث می‌شود این جک‌ها بتوانند بارهای خارج از مرکز را بدون ایجاد لقی یا کاهش دقت تحمل کنند.

دقت تکرارپذیری

این جک‌ها به دلیل وجود راهنماها، دقت بسیار بالاتری در تکرار حرکت دارند. دقت تکرارپذیری در مدل‌های پیشرفته به کمتر از ±۰٫۰۱ میلی‌متر می‌رسد.

سرعت حرکت

سرعت معمولی حرکت پیستون در جک‌های راهنمادار بین ۰٫۱ تا ۱ متر بر ثانیه است. سرعت بالاتر ممکن است باعث سایش بوش‌ها شود، بنابراین در طراحی باید محدودیت‌های مکانیکی لحاظ شود.

طول عمر کاری

با نگهداری صحیح و استفاده از هوای فشرده‌ی تمیز و خشک، این جک‌ها قادرند میلیون‌ها سیکل کاری را بدون افت عملکرد پشت سر بگذارند.

استانداردها و سایزبندی جک راهنمادار

برای اینکه جک‌های راهنمادار در صنایع مختلف به‌سادگی قابل استفاده و جایگزینی باشند، تولیدکنندگان آن‌ها را مطابق استانداردهای بین‌المللی طراحی می‌کنند. این استانداردها ابعاد، محل نصب، مشخصات شافت و حتی نوع راهنماها را تعریف می‌کنند تا مهندسان بتوانند بدون دغدغه از برندهای مختلف استفاده کنند.

استانداردهای رایج

• ISO 15552: این استاندارد ابعاد جک‌های پروفیلی را مشخص می‌کند. بسیاری از مدل‌های راهنمادار صنعتی مطابق این استاندارد ساخته می‌شوند تا در ماشین‌آلات مدرن قابل نصب باشند.

• ISO 6432: بیشتر برای جک‌های قلمی و سایزهای کوچک به‌کار می‌رود، اما برخی نسخه‌های راهنمادار سبک نیز بر اساس همین استاندارد عرضه می‌شوند.

• DIN و JIS: استانداردهای آلمانی و ژاپنی که در برخی بازارهای خاص رایج‌اند. این استانداردها معمولاً با ISO همپوشانی دارند.

سایزهای متداول

• قطر سیلندر: معمولاً از ۱۲ میلی‌متر برای مدل‌های کوچک تا ۱۰۰ میلی‌متر برای مدل‌های صنعتی.

• کورس: بسته به کاربرد می‌تواند کوتاه (۲۰–۵۰ میلی‌متر) برای حرکت‌های دقیق یا بلند (بیش از ۵۰۰ میلی‌متر) برای جابجایی قطعات باشد.

• میله‌های راهنما: در سایزهای مختلف طراحی می‌شوند، اما ضخامت آن‌ها متناسب با قطر سیلندر و بار جانبی انتخاب می‌شود.

مزایای رعایت استاندارد

• امکان جایگزینی سریع بین برندهای مختلف.

• سهولت در طراحی ماشین‌آلات بدون نگرانی از عدم تطابق ابعاد.

• دسترسی آسان به قطعات یدکی و لوازم جانبی.

کاربردهای صنعتی جک راهنمادار

جک‌های راهنمادار به دلیل وجود میله‌های راهنما و بوش‌های تقویتی، در صنایعی به کار می‌روند که دقت حرکتی، تحمل بار جانبی و تکرارپذیری بالا اهمیت دارد. این ویژگی‌ها باعث می‌شود این نوع جک‌ها در بخش‌های حساس خطوط تولید، جایگزین جک‌های معمولی شوند.

بسته‌بندی و مونتاژ

در خطوط بسته‌بندی، جک راهنمادار برای جابجایی قطعات، فشار دادن کارتن‌ها و حرکت‌های تکراری با دقت بالا استفاده می‌شود. همچنین در مونتاژ قطعات الکترونیکی یا مکانیکی، این جک‌ها نقش کلیدی در تضمین دقت و یکنواختی حرکت دارند.

صنایع چاپ و پرس سبک

در دستگاه‌های چاپ، حرکت یکنواخت و بدون انحراف برای کیفیت نهایی محصول بسیار حیاتی است. جک‌های راهنمادار با جلوگیری از لقی، پایداری حرکت را تضمین می‌کنند. همچنین در پرس‌های سبک برای اعمال فشار دقیق و کنترل‌شده به کار می‌روند.

تجهیزات CNC

در ماشین‌آلات CNC، حتی کوچک‌ترین انحراف یا لقی می‌تواند باعث خطای جدی شود. جک‌های راهنمادار به دلیل دقت بالا و توانایی تحمل بار جانبی، بهترین گزینه برای این دستگاه‌ها هستند.

صنایع غذایی و دارویی

این صنایع به تجهیزات کاملاً بهداشتی و دقیق نیاز دارند. جک‌های راهنمادار با طراحی مقاوم در برابر شست‌وشو و استفاده از متریال‌های ضدزنگ، در فرآیندهای بسته‌بندی مواد غذایی و دارویی کاربرد گسترده دارند.

سایر کاربردها

• در سیستم‌های تست و آزمایشگاهی.

• در دستگاه‌های برش و پرس دقیق.

• در خطوط تولید خودکار که نیازمند حرکت پایدار و دقیق هستند.

مزایا و محدودیت‌های جک راهنمادار

جک‌های راهنمادار به دلیل طراحی خاص و وجود میله‌های راهنما، در بسیاری از صنایع کاربردی شده‌اند. با این حال، مثل هر تجهیز دیگری، در کنار مزایا محدودیت‌هایی هم دارند که شناخت آن‌ها به انتخاب درست کمک می‌کند.

مزایا

• تحمل بار جانبی بالا: وجود میله‌های راهنما باعث می‌شود فشارهای جانبی و بارهای خارج از مرکز به‌خوبی جذب شوند و آسیبی به شافت اصلی وارد نشود.

• دقت و تکرارپذیری حرکت: بوش‌ها و یاتاقان‌های تقویتی حرکت روان و بدون لقی ایجاد می‌کنند که برای فرآیندهای دقیق مثل CNC یا مونتاژ قطعات حساس ایده‌آل است.

• افزایش طول عمر جک: به دلیل توزیع متعادل بار و جلوگیری از خمیدگی شافت، استهلاک قطعات داخلی کمتر شده و عمر مفید جک افزایش می‌یابد.

• امکان نصب تجهیزات مختلف روی میز راهنما: برخی مدل‌ها دارای سطح یا پلتفرم نصب هستند که اجازه می‌دهد ابزارها یا قطعات به‌طور مستقیم روی جک نصب شوند.

• قابلیت استفاده در خطوط اتوماسیون پیشرفته: مدل‌های سنسوردار قابلیت اتصال به PLC و کنترل لحظه‌ای را دارند.

محدودیت‌ها

• وزن و ابعاد بیشتر: به دلیل وجود راهنماها و بوش‌ها، جک‌های راهنمادار سنگین‌تر و حجیم‌تر از جک‌های معمولی هستند.

• هزینه بالاتر: ساختار پیچیده‌تر و نیاز به متریال مقاوم‌تر باعث افزایش قیمت این جک‌ها می‌شود.

• نیاز به فضای نصب بزرگ‌تر: در ماشین‌آلاتی که فضای محدود دارند، نصب جک راهنمادار دشوارتر از جک‌های ساده است.

• نگهداری دقیق‌تر: بوش‌ها و یاتاقان‌های راهنما باید مرتب سرویس شوند، در غیر این صورت سایش و لقی ایجاد خواهد شد.

انتخاب و سایزینگ جک راهنمادار

انتخاب جک راهنمادار یکی از مهم‌ترین مراحل طراحی سیستم‌های دقیق پنوماتیکی است. این نوع جک معمولاً در فرآیندهایی به کار می‌رود که نیاز به حرکت پایدار، بدون لقی و تحمل بار جانبی وجود دارد. بنابراین انتخاب درست مشخصات فنی و سایز مناسب، تضمین‌کننده‌ی عمر طولانی و عملکرد قابل اعتماد خواهد بود.

محاسبه بار و نیرو

• نیروی تولیدی جک راهنمادار مانند سایر سیلندرها از رابطه‌ی F = P × A به دست می‌آید.

• باید علاوه بر بار اصلی، بار جانبی و گشتاور احتمالی را نیز در نظر گرفت. وجود میله‌های راهنما کمک می‌کند این بارها بهتر تحمل شوند، اما سایز کوچک می‌تواند باعث سایش زودرس بوش‌ها شود.

معیارهای انتخاب

• وزن قطعه یا ابزار متصل: هر چه بار سنگین‌تر باشد، قطر و ضخامت میله‌های راهنما باید بیشتر انتخاب شود.

• طول کورس: کورس‌های بلند نیاز به راهنماهای قوی‌تر و یاتاقان‌های طولانی‌تر دارند تا از انحراف Rod جلوگیری شود.

• نوع بارگذاری: اگر بار خارج از مرکز یا غیریکنواخت باشد، باید ضریب ایمنی بالاتر در نظر گرفته شود.

• شرایط محیطی: وجود رطوبت، گردوغبار یا مواد شیمیایی تعیین‌کننده‌ی نوع آب‌بندی و جنس میله‌ها خواهد بود.

ضریب ایمنی

برای انتخاب مطمئن، توصیه می‌شود نیروی موردنیاز با ضریب ایمنی ۲۰ تا ۳۰ درصد بیشتر از محاسبات تئوریک لحاظ شود. این حاشیه‌ی ایمنی عملکرد جک را در شرایطی مثل افت فشار یا افزایش اصطکاک تضمین می‌کند.

ابزارهای سایزینگ

شرکت‌های مطرح مثل Festo، SMC و Parker نرم‌افزارها و جداول سایزینگ ویژه‌ای برای جک‌های راهنمادار ارائه می‌دهند. این ابزارها علاوه بر محاسبه نیروی خطی، میزان تحمل بار جانبی و گشتاور را نیز ارزیابی می‌کنند تا انتخاب دقیق‌تر انجام شود.

نگهداری و عیب‌یابی جک راهنمادار

جک‌های راهنمادار به دلیل داشتن اجزای اضافی مثل میله‌های راهنما و بوش‌ها، نسبت به جک‌های ساده نیازمند سرویس دقیق‌تر و منظم‌تر هستند. نگهداری صحیح باعث افزایش عمر مفید و حفظ دقت حرکتی در سیکل‌های طولانی می‌شود.

بازرسی‌های دوره‌ای

• کنترل نشتی هوا: بررسی محل آب‌بندی‌ها، اتصالات و درپوش‌ها برای جلوگیری از افت راندمان.

• حرکت روان میله‌ها: میله‌های راهنما باید بدون گیرکردن یا لرزش حرکت کنند. هرگونه صدای غیرعادی می‌تواند نشانه‌ی ساییدگی بوش‌ها باشد.

• بررسی یاتاقان‌ها و بوش‌ها: سایش یا لق شدن بوش‌ها می‌تواند باعث لقی و کاهش دقت حرکت شود.

خرابی‌های رایج

• سایش بوش‌ها: به دلیل بار جانبی یا آلودگی هوا، بوش‌ها دچار سایش می‌شوند و دقت حرکت کاهش می‌یابد.

• نشتی از آب‌بندها: در اثر استفاده از هوای مرطوب یا گردوغبار، اورینگ‌ها فرسوده می‌شوند.

• خراش یا زنگ‌زدگی روی Rod و راهنماها: باعث آسیب به پکینگ‌ها و ایجاد لقی در حرکت می‌شود.

• خرابی سنسورها (در مدل‌های سنسوردار): قطع یا نویز در سیگنال‌های موقعیت می‌تواند موجب اختلال در سیستم اتوماسیون شود.

اقدامات پیشگیرانه

• استفاده از واحد مراقبت هوا (فیلتر، رگلاتور، روغن‌زن) برای ورود هوای تمیز و خشک.

• روان‌کاری منظم میله‌ها و بوش‌ها برای جلوگیری از سایش.

• تعویض دوره‌ای اورینگ‌ها و بوش‌ها قبل از رسیدن به مرحله خرابی جدی.

• جلوگیری از اعمال بار جانبی بیش از حد با استفاده از طراحی مناسب سیستم و ساپورت‌های مکانیکی.

مزایای سرویس اصولی

• افزایش طول عمر و کاهش هزینه‌های تعمیر.

• حفظ دقت حرکتی در فرآیندهای حساس.

• کاهش توقف ناخواسته خط تولید.

• بهبود ایمنی و پایداری سیستم.

روندها و آینده جک‌های راهنمادار

جک‌های راهنمادار اگرچه سال‌هاست در صنایع استفاده می‌شوند، اما نیازهای مدرن اتوماسیون و حرکت به سمت تولید هوشمند باعث شده این قطعات هم با تحولات تازه‌ای روبه‌رو شوند.

جک‌های راهنمادار سنسوردار

نسل جدید این جک‌ها به سنسورهای مغناطیسی یا نوری مجهز هستند. این سنسورها امکان مانیتورینگ لحظه‌ای موقعیت پیستون را فراهم می‌کنند و داده‌ها را به سیستم‌های PLC یا شبکه‌های صنعتی ارسال می‌نمایند. نتیجه‌ی این قابلیت، کنترل دقیق‌تر و کاهش خطای انسانی است.

ادغام با اتوماسیون و IoT

در خطوط تولید هوشمند، جک‌های راهنمادار بخشی از شبکه‌ی اینترنت اشیاء صنعتی (IIoT) شده‌اند. این ادغام باعث می‌شود نگهداری پیش‌بینانه (Predictive Maintenance) عملیاتی شود؛ یعنی خرابی‌ها قبل از وقوع تشخیص داده شوند.

استفاده از متریال‌های جدید

آلیاژهای سبک و مقاوم، پوشش‌های ضدخوردگی و متریال‌های ضدزنگ باعث شده جک‌های راهنمادار هم سبک‌تر و هم مناسب برای محیط‌های خورنده یا صنایع غذایی و دارویی باشند.

بهینه‌سازی مصرف هوا

یکی از چالش‌های بزرگ در سیستم‌های پنوماتیک، هزینه‌ی تولید هوای فشرده است. طراحی‌های جدید با آب‌بندی بهتر و کاهش اصطکاک داخلی باعث می‌شوند مصرف هوا به حداقل برسد و راندمان کلی سیستم بالاتر برود.

طراحی‌های سفارشی و چندمنظوره

برای صنایع خاص، جک‌های راهنمادار ترکیبی طراحی می‌شوند؛ مثل جک‌های کامپکت راهنمادار سنسوردار یا مدل‌هایی که به‌صورت هم‌زمان قابلیت نصب ابزار دقیق روی میز راهنما را دارند. این انعطاف‌پذیری، آینده‌ی روشن‌تری برای حضور آن‌ها در اتوماسیون پیشرفته رقم می‌زند.
