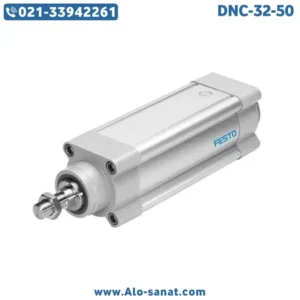

تعریف و جایگاه جک پروفیلی DNC

جک پروفیلی DNC یکی از پرمصرف‌ترین انواع سیلندرهای پنوماتیک در صنایع مدرن است که بر اساس استاندارد ISO 15552 طراحی می‌شود. این استاندارد باعث می‌شود ابعاد و مشخصات نصب جک‌های DNC بین برندهای مختلف یکسان باشد و امکان جایگزینی راحت فراهم شود.

تفاوت با جک‌های چهارمیل و قلمی

• چهارمیل: جک‌های چهارمیل (ISO 6431) طراحی قدیمی‌تر دارند و بدنه آن‌ها توسط چهار میل خارجی مهار می‌شود. این مدل‌ها هنوز هم کاربرد دارند اما حجیم‌تر و سنگین‌تر از DNC هستند.

• قلمی: جک‌های قلمی (ISO 6432) بسیار باریک و سبک هستند و برای کاربردهای سبک و فضاهای محدود استفاده می‌شوند. در مقابل، جک‌های DNC برای بارهای سنگین‌تر و کورس‌های بلندتر طراحی شده‌اند.

جایگاه صنعتی

جک‌های DNC به دلیل بدنه‌ی پروفیلی آلومینیومی، آب‌بندی مقاوم و استحکام بالا، در صنایعی که نیاز به حرکت‌های طولانی، بارهای متوسط تا سنگین و دقت تکرارپذیری دارند، استفاده می‌شوند. به‌ویژه در خطوط بسته‌بندی، ماشین‌آلات CNC، تجهیزات رباتیک و صنایع غذایی و دارویی، این جک‌ها به دلیل تطابق با استانداردهای جهانی، انتخابی ایده‌آل به شمار می‌آیند.

اصول عملکرد جک پروفیلی DNC

جک‌های پروفیلی DNC درست مثل سایر سیلندرهای پنوماتیک بر پایه‌ی تبدیل انرژی هوای فشرده به حرکت خطی کار می‌کنند. تفاوت اصلی در طراحی بدنه‌ی پروفیلی آن‌هاست که هم استحکام بالاتری ایجاد می‌کند و هم امکان نصب راحت‌تر روی ماشین‌آلات صنعتی را فراهم می‌آورد.

مکانیزم حرکتی

• ورود هوای فشرده به یک سمت محفظه، پیستون را به جلو حرکت می‌دهد.

• تخلیه و ورود هوا از سمت دیگر باعث بازگشت پیستون می‌شود.

• این فرآیند رفت و برگشت با سرعت و نیرویی متناسب با فشار ورودی و سطح مقطع پیستون انجام می‌گیرد.

نقش طراحی پروفیلی

• کاهش حجم و وزن: برخلاف جک‌های چهارمیل که حجیم‌تر هستند، بدنه‌ی پروفیلی آلومینیومی وزن کمتر و ابعاد جمع‌وجورتری دارد.

• افزایش استحکام: پروفیل آلومینیومی مقاوم در برابر فشارهای کاری و بارهای جانبی است.

• سهولت نصب: شیارهای روی بدنه اجازه می‌دهند اتصالات، سنسورها یا متعلقات جانبی به‌راحتی روی جک نصب شوند.

تعادل نیرو

جک‌های DNC معمولاً به‌صورت دوطرفه (Double Acting) طراحی می‌شوند، یعنی نیرو در هر دو جهت (حرکت رفت و برگشت) تحت کنترل هواست. این ویژگی برای خطوط تولیدی که نیازمند سیکل‌های پیوسته و تکرارپذیری دقیق هستند، اهمیت زیادی دارد.

ویژگی‌های طراحی و ساختار جک پروفیلی DNC

جک‌های پروفیلی DNC به‌عنوان نسل جدید سیلندرهای پنوماتیک صنعتی، با طراحی مقاوم و در عین حال جمع‌وجور ساخته شده‌اند. این ویژگی‌ها باعث می‌شوند در محیط‌های صنعتی مدرن جایگزین مناسبی برای جک‌های قدیمی‌تر چهارمیل باشند.

بدنه پروفیلی آلومینیومی

• بدنه از پروفیل آلومینیومی آنودایز شده ساخته می‌شود که در برابر خوردگی و فشار مقاوم است.

• شیارهای طراحی‌شده روی پروفیل امکان نصب سنسور، پایه یا اتصالات جانبی را بدون نیاز به تغییر مکانیکی فراهم می‌کنند.

• طراحی پروفیلی باعث می‌شود وزن جک نسبت به چهارمیل کاهش پیدا کند و در عین حال استحکام بالاتری داشته باشد.

شافت و پیستون

• شافت (Rod) از فولاد سخت‌کاری‌شده یا کروم‌اندود ساخته می‌شود تا مقاومت بالایی در برابر سایش و زنگ‌زدگی داشته باشد.

• پیستون داخلی با دقت ماشین‌کاری شده و در بسیاری از مدل‌ها قابلیت نصب مگنت داخلی برای سنسور موقعیت دارد.

سیستم آب‌بندی

• اورینگ‌ها و پکینگ‌ها از مواد مقاوم (NBR یا Viton) ساخته می‌شوند تا در فشارهای بالا (۶–۱۰ بار) عملکرد مطمئن داشته باشند.

• آب‌بندی چندلایه باعث کاهش نشتی و افزایش طول عمر جک می‌شود.

یاتاقان‌ها و هدایت‌کننده‌ها

• در محل عبور شافت، از بوش‌ها و یاتاقان‌های مقاوم استفاده می‌شود تا حرکت روان و دقیق حفظ شود.

• طراحی یاتاقان‌ها به گونه‌ای است که علاوه بر حرکت محوری، بار جانبی محدودی هم قابل تحمل باشد.

تنوع در اتصال و نصب

• جک‌های DNC با اتصالات متنوع (فلنچی، پایه‌ای، مفصلی و …) عرضه می‌شوند.

• به دلیل رعایت استاندارد ISO 15552، نصب آن‌ها روی ماشین‌آلات بسیار ساده است و امکان جایگزینی سریع بین برندهای مختلف وجود دارد.

انواع جک پروفیلی DNC

جک‌های پروفیلی DNC با توجه به طراحی بدنه، نیازهای صنعتی و قابلیت‌های جانبی در مدل‌های مختلف عرضه می‌شوند. هر کدام از این مدل‌ها ویژگی‌ها و مزایای خاص خود را دارند.

جک DNC استاندارد

• رایج‌ترین نوع جک پروفیلی.

• طراحی مطابق ISO 15552 برای جایگزینی راحت بین برندهای مختلف.

• عملکرد دوطرفه با کورس‌های کوتاه تا بلند.

• مناسب برای کاربردهای عمومی در خطوط بسته‌بندی، مونتاژ و اتوماسیون.

جک DNC سنسوردار

• مجهز به مگنت داخلی در پیستون برای نصب سنسورهای مغناطیسی.

• قابلیت ارسال سیگنال موقعیت پیستون به سیستم‌های PLC و کنترلرها.

• مناسب برای سیستم‌های اتوماسیون دقیق و هماهنگی با رباتیک.

جک DNC مقاوم به شرایط ویژه

• ساخته‌شده با استیل ضدزنگ (Stainless Steel) برای صنایع غذایی، دارویی یا محیط‌های مرطوب.

• در برخی مدل‌ها آب‌بندی Viton یا PTFE برای مقاومت در برابر حرارت بالا یا مواد شیمیایی استفاده می‌شود.

جک DNC با کورس بلند

• طراحی‌شده برای حرکت‌های طولانی تا ۱۰۰۰ میلی‌متر.

• دارای یاتاقان‌های مقاوم‌تر برای حفظ دقت در کورس‌های زیاد.

• پرکاربرد در صنایع خودروسازی و ماشین‌آلات سنگین.

جک DNC ویژه (Customized)

• برخی تولیدکنندگان جک‌های DNC را با مشخصات اختصاصی ارائه می‌دهند.

• مثل جک‌های مقاوم در برابر ضربه، جک‌های با سرعت بالا یا مدل‌هایی با ابعاد خاص برای ماشین‌آلات سفارشی.

مشخصات فنی کلیدی جک پروفیلی DNC

جک‌های پروفیلی DNC با توجه به طراحی مطابق ISO 15552، دارای مجموعه‌ای از مشخصات فنی استاندارد هستند که مهندسان در انتخاب آن‌ها باید در نظر بگیرند.

قطر سیلندر (Bore Size)

• قطرهای رایج: ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ میلی‌متر.

• در برخی برندها قطرهای بزرگ‌تر (۱۲۵ و ۱۶۰ میلی‌متر) نیز عرضه می‌شود.

کورس (Stroke)

• معمولاً از ۲۵ میلی‌متر شروع شده و تا ۱۰۰۰ میلی‌متر یا حتی بیشتر قابل سفارش است.

• کورس بلند نیازمند یاتاقان‌ها و آب‌بندی‌های تقویت‌شده است تا دقت حرکت حفظ شود.

فشار کاری

• محدوده کاری: ۱ تا ۱۰ بار.

• فشار بهینه: حدود ۶ بار که بهترین تعادل بین نیرو و طول عمر قطعه را ایجاد می‌کند.

سرعت حرکت

• محدوده‌ی حرکتی: ۰٫۱ تا ۱ متر بر ثانیه.

• در کورس‌های بلندتر برای جلوگیری از ضربه و سایش، استفاده از ضربه‌گیر داخلی یا تنظیم سرعت با شیر کنترل جریان توصیه می‌شود.

جنس بدنه و Rod

• بدنه: پروفیل آلومینیوم آنودایز شده (سبک و مقاوم به خوردگی).

• Rod: فولاد سخت‌کاری‌شده با پوشش کروم برای مقاومت در برابر سایش.

• در صنایع خاص (غذایی/دارویی)، نسخه‌های استیل ضدزنگ (Stainless Steel) عرضه می‌شود.

آب‌بندی و یاتاقان‌ها

• پکینگ‌ها از جنس NBR یا Viton برای مقاومت در برابر دما و مواد شیمیایی.

• یاتاقان‌های تقویتی برای جلوگیری از لقی در کورس‌های بلند.

قابلیت نصب سنسور

• اکثر مدل‌های DNC دارای مگنت داخلی در پیستون هستند.

• شیارهای روی بدنه برای نصب سنسور مغناطیسی تعبیه شده تا موقعیت پیستون در هر لحظه قابل مانیتورینگ باشد.

استانداردها و سایزبندی جک پروفیلی DNC

جک‌های پروفیلی DNC بر اساس استاندارد ISO 15552 طراحی و تولید می‌شوند. این استاندارد که جایگزین ISO 6431 شده، ابعاد نصب، قطر سیلندر، طول کورس و موقعیت اتصالات را یکپارچه کرده است تا کاربران بتوانند بدون دغدغه از برندهای مختلف استفاده کنند.

استاندارد ISO 15552

• مشخص‌کننده‌ی ابعاد نصب و فاصله پیچ‌ها.

• تعریف‌کننده‌ی ابعاد شافت و رزوه‌ها.

• باعث می‌شود جک‌های DNC از برندهای مختلف مثل Festo، SMC، Parker، Airtac یا مدل‌های عمومی بازار، به‌طور کامل جایگزین یکدیگر باشند.

• امکان استفاده از لوازم جانبی مشترک مثل پایه‌ها، فلنج‌ها و سنسورها را فراهم می‌کند.

سایزبندی متریک

• قطر سیلندر: ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰ میلی‌متر (و در برخی برندها تا ۱۲۵ و ۱۶۰).

• کورس: از ۲۵ میلی‌متر تا ۱۰۰۰ میلی‌متر به‌صورت استاندارد، و بیشتر به صورت سفارشی.

• اتصالات رزوه‌ای: معمولاً در سایزهای 1/8″، 1/4″ و 3/8″ متناسب با قطر سیلندر.

تفاوت با استاندارد ISO 6432

• ISO 6432: مخصوص جک‌های قلمی با قطر کوچک (۸ تا ۲۵ میلی‌متر).

• ISO 15552: مخصوص جک‌های پروفیلی و صنعتی با قطر بزرگ‌تر (۳۲ تا ۳۲۰ میلی‌متر).

اهمیت رعایت استاندارد

• امکان جایگزینی سریع بین برندهای مختلف بدون نیاز به تغییر در ماشین‌آلات.

• سهولت در طراحی و انتخاب سایز متناسب با کاربرد.

• دسترسی آسان به قطعات یدکی و جانبی استاندارد.

کاربردهای صنعتی جک پروفیلی DNC

جک‌های پروفیلی DNC به دلیل استحکام بالا، طراحی استاندارد و قابلیت جایگزینی سریع، یکی از پرمصرف‌ترین انواع سیلندرهای پنوماتیک در صنایع مختلف محسوب می‌شوند.

صنایع بسته‌بندی

در دستگاه‌های بسته‌بندی و پرکن، جک‌های DNC وظیفه جابجایی، فشار دادن یا نگهداشتن بسته‌ها را بر عهده دارند. به دلیل امکان کورس بلند، برای حرکت‌های طولانی در خطوط پرسرعت مناسب‌اند.

رباتیک و اتوماسیون

جک‌های DNC سنسوردار با قابلیت نصب روی PLC، در سیستم‌های رباتیک برای انجام حرکات دقیق و تکرارپذیر به‌کار می‌روند. طراحی پروفیلی جمع‌وجور آن‌ها باعث می‌شود به‌راحتی در بازوهای رباتیک یا مکانیزم‌های اتوماسیون جای گیرند.

ماشین‌آلات CNC و ابزار دقیق

به دلیل تحمل بارهای متوسط تا سنگین و دقت بالا، جک DNC در ماشین‌آلات CNC برای جابجایی قطعات، سیستم‌های گیره و جابجایی ابزار کاربرد گسترده دارد.

صنایع غذایی و دارویی

نسخه‌های استیل ضدزنگ یا با آب‌بندی ویژه، در صنایع حساس بهداشتی مثل داروسازی و بسته‌بندی مواد غذایی استفاده می‌شوند. مقاومت در برابر رطوبت و قابلیت شست‌وشو از ویژگی‌های کلیدی این مدل‌هاست.

خودروسازی و صنایع سنگین

در خطوط مونتاژ خودرو و ماشین‌آلات سنگین، جک‌های DNC با قطر و کورس بزرگ، برای جابجایی قطعات حجیم و اعمال فشار زیاد استفاده می‌شوند.

سایر کاربردها

• دستگاه‌های چاپ و صحافی

• سیستم‌های جابجایی مواد (Material Handling)

• خطوط تولید خودکار در صنایع الکترونیک

مزایا و محدودیت‌های جک پروفیلی DNC

جک‌های پروفیلی DNC به‌عنوان استانداردترین و پرکاربردترین نوع سیلندر پنوماتیک صنعتی، مزایای زیادی دارند که آن‌ها را به انتخاب اول مهندسان در طراحی خطوط تولید تبدیل کرده است. با این حال، مثل هر تجهیز مکانیکی دیگری، محدودیت‌هایی هم دارند که باید قبل از انتخاب در نظر گرفته شوند.

مزایا

• استاندارد جهانی (ISO 15552): امکان جایگزینی سریع بین برندهای مختلف بدون تغییر در طراحی ماشین‌آلات.

• طراحی پروفیلی مستحکم: بدنه‌ی آلومینیومی آنودایز شده در عین سبک بودن، استحکام بالایی دارد.

• قابلیت نصب آسان: شیارهای روی پروفیل امکان نصب سریع سنسور، پایه یا لوازم جانبی را فراهم می‌کند.

• طول عمر بالا: استفاده از یاتاقان‌ها و آب‌بندی مقاوم، عمر کاری جک را به میلیون‌ها سیکل می‌رساند.

• کورس‌های بلند: قابلیت تولید تا ۱۰۰۰ میلی‌متر و بیشتر برای جابجایی قطعات در خطوط صنعتی.

• تنوع متریال: مدل‌های استیل ضدزنگ برای صنایع غذایی و دارویی یا محیط‌های خورنده در دسترس هستند.

• پشتیبانی از سنسورها: اکثر مدل‌های DNC دارای مگنت داخلی و قابلیت نصب سنسور مغناطیسی برای کنترل موقعیت هستند.

محدودیت‌ها

• وزن بیشتر نسبت به جک قلمی: هرچند سبک‌تر از چهارمیل است، اما در مقایسه با جک‌های قلمی یا کامپکت فضای بیشتری اشغال می‌کند.

• هزینه بالاتر: به دلیل طراحی پیچیده‌تر و آب‌بندی مقاوم‌تر، قیمت جک‌های DNC نسبت به قلمی و چهارمیل بیشتر است.

• نیاز به فضای نصب بیشتر از جک‌های سبک: به‌ویژه در کورس‌های بلند، فضای آزاد بیشتری در دو سمت سیلندر باید لحاظ شود.

• حساسیت به بار جانبی زیاد: هرچند استحکام بالایی دارد، اما تحمل بار جانبی بالا جزو ویژگی اصلی آن نیست و در این شرایط بهتر است از جک‌های راهنمادار استفاده شود.

انتخاب و سایزینگ جک پروفیلی DNC

انتخاب درست جک پروفیلی DNC یکی از مهم‌ترین مراحل طراحی سیستم‌های پنوماتیک است، چون این سیلندرها در بارهای متوسط تا سنگین و کورس‌های بلند به کار می‌روند. انتخاب اشتباه می‌تواند منجر به استهلاک سریع، کاهش دقت و حتی توقف خط تولید شود.

محاسبه نیرو

مثل سایر سیلندرهای پنوماتیک، نیروی خروجی از رابطه‌ی F = P × A به دست می‌آید.

• P: فشار کاری (معمولاً ۶ بار بهینه)

• A: سطح مقطع پیستون (وابسته به قطر سیلندر)

مثال: جک DNC با قطر ۶۳ میلی‌متر در فشار ۶ بار حدود ۱۸۷۰ نیوتن نیرو تولید می‌کند.

انتخاب کورس

• کورس‌های کوتاه (۲۵–۱۰۰ میلی‌متر): برای حرکات تکراری و سریع.

• کورس‌های متوسط (۱۰۰–۵۰۰ میلی‌متر): پرکاربردترین بازه برای صنایع بسته‌بندی و مونتاژ.

• کورس‌های بلند (۵۰۰–۱۰۰۰ میلی‌متر): نیازمند بوش‌ها و یاتاقان‌های تقویتی برای حفظ دقت حرکت.

معیارهای انتخاب

• نوع بار: اگر بار محوری باشد، جک استاندارد DNC کافی است. اگر بار جانبی وجود داشته باشد، باید از گایدهای کمکی استفاده شود.

• شرایط محیطی: در صنایع غذایی، دارویی یا محیط‌های مرطوب بهتر است از مدل‌های استیل ضدزنگ (Stainless Steel DNC) استفاده شود.

• نیاز به کنترل موقعیت: در خطوط اتوماسیون باید از مدل‌های سنسوردار (Magnetic DNC) استفاده شود.

ضریب ایمنی

نیروی محاسبه‌شده باید با یک ضریب ایمنی ۲۰–۳۰٪ بیشتر از بار واقعی در نظر گرفته شود تا در شرایطی مثل افت فشار یا افزایش اصطکاک، جک عملکرد مطمئن داشته باشد.

ابزارهای سایزینگ

برندهای معتبر مانند Festo، SMC، Parker جداول و نرم‌افزارهای محاسباتی ارائه می‌دهند. این ابزارها بر اساس بار، فشار و سرعت، مدل دقیق DNC مناسب را پیشنهاد می‌دهند.

نگهداری و عیب‌یابی جک پروفیلی DNC

جک‌های پروفیلی DNC به دلیل استفاده در خطوط صنعتی پر سیکل و بارهای نسبتاً سنگین، نیازمند نگهداری منظم و بررسی دقیق هستند. سرویس صحیح این جک‌ها باعث افزایش طول عمر، کاهش توقفات ناخواسته و حفظ دقت عملکرد می‌شود.

بازرسی‌های دوره‌ای

• کنترل نشتی هوا: محل اتصالات و آب‌بندی‌ها باید به‌طور منظم بررسی شوند. نشتی هرچند کوچک، در سیکل‌های طولانی می‌تواند باعث افت راندمان شود.

• حرکت روان Rod: شافت باید بدون لرزش و گیرکردن حرکت کند. هرگونه مقاومت یا صدای غیرعادی نشانه‌ی خرابی یاتاقان یا سایش پکینگ است.

• کنترل فشار کاری: فشار ورودی باید در محدوده استاندارد (۶ تا ۱۰ بار) باشد. فشار پایین افت نیرو و فشار بالا استهلاک سریع‌تر اورینگ‌ها را به‌دنبال دارد.

خرابی‌های رایج

• سایش اورینگ‌ها و پکینگ‌ها: در اثر کارکرد طولانی یا ورود گردوغبار، آب‌بندی‌ها فرسوده می‌شوند.

• خراش یا زنگ‌زدگی Rod: باعث نشت هوا و کاهش عمر اورینگ‌ها می‌شود.

• لقی یاتاقان‌ها: در کورس‌های بلند یا بارگذاری جانبی زیاد، یاتاقان‌ها سریع‌تر مستهلک می‌شوند.

• خرابی سنسورها (مدل‌های سنسوردار): قطعی کابل یا خرابی مگنت داخلی می‌تواند منجر به اختلال در سیستم اتوماسیون شود.

اقدامات پیشگیرانه

• استفاده از واحد مراقبت هوا (فیلتر، رگلاتور، روغن‌زن) برای تأمین هوای تمیز و خشک.

• روان‌کاری دوره‌ای Rod با گریس یا روغن مخصوص پنوماتیک.

• تعویض منظم اورینگ‌ها و پکینگ‌ها قبل از بروز نشتی جدی.

• جلوگیری از وارد شدن بار جانبی بیش از حد به سیلندر با طراحی درست مکانیزم یا استفاده از جک‌های راهنمادار.

مزایای سرویس صحیح

• افزایش عمر مفید جک حتی تا چند میلیون سیکل کاری.

• جلوگیری از توقف ناگهانی خطوط تولید.

• حفظ دقت و تکرارپذیری در فرآیندهای حساس.

• کاهش هزینه‌های تعمیر و تعویض قطعات.

روندها و آینده جک‌های پروفیلی DNC

جک‌های پروفیلی DNC با توجه به استاندارد جهانی ISO 15552 سال‌هاست در خطوط تولید و صنایع مختلف استفاده می‌شوند، اما تغییرات اخیر در حوزه‌ی اتوماسیون و طراحی مکانیکی باعث شده این سیلندرها هم با نسل‌های جدیدتری وارد بازار شوند.

طراحی سبک‌تر و مقاوم‌تر

• استفاده از آلیاژهای آلومینیومی جدید که هم استحکام بالاتر دارند و هم وزن کمتری نسبت به مدل‌های قدیمی‌تر ایجاد می‌کنند.

• به‌کارگیری پوشش‌های ضد خوردگی و ضد سایش برای افزایش عمر مفید در محیط‌های مرطوب یا خورنده.

جک‌های DNC سنسوردار و هوشمند

• مجهز به مگنت داخلی و شیارهای نصب سنسور برای پایش لحظه‌ای موقعیت پیستون.

• اتصال مستقیم به سیستم‌های PLC و کنترل‌های دیجیتال.

• استفاده در شبکه‌های IIoT (اینترنت اشیاء صنعتی) برای مانیتورینگ پیشرفته و نگهداری پیش‌بینانه.

بهینه‌سازی مصرف انرژی

• طراحی‌های جدید با آب‌بندی چندلایه و اصطکاک کمتر باعث می‌شوند هوای فشرده کمتری مصرف شود.

• این تغییر هم هزینه‌های تولید را کاهش می‌دهد و هم اثرات زیست‌محیطی سیستم‌های پنوماتیک را کمتر می‌کند.

نسخه‌های ویژه برای صنایع خاص

• استیل ضدزنگ (Stainless Steel DNC): ویژه صنایع غذایی، دارویی و محیط‌های با رطوبت بالا.

• مدل‌های مقاوم به دما یا مواد شیمیایی: با آب‌بندی Viton یا PTFE برای محیط‌های سخت صنعتی.

• مدل‌های ضدانفجار (ATEX): برای استفاده در محیط‌های پرخطر مثل پتروشیمی و صنایع نفت و گاز.

ترکیب با فناوری‌های دیگر

• در بسیاری از سیستم‌های اتوماسیون مدرن، جک‌های DNC در کنار اکچویتورهای الکتریکی یا سروو سیستم‌ها استفاده می‌شوند تا هم قدرت پنوماتیک و هم دقت الکترونیک در یک مجموعه قابل بهره‌برداری باشد.
