تعریف و نقش اکچویتور پنوماتیک

اکچویتور پنوماتیک یکی از اجزای حیاتی در سیستم‌های اتوماسیون صنعتی است که وظیفه تبدیل انرژی هوای فشرده به حرکت مکانیکی را بر عهده دارد.
این حرکت می‌تواند خطی یا دورانی باشد و به کمک آن می‌توان انواع شیرهای صنعتی، مکانیزم‌های بسته‌بندی، ربات‌های مونتاژ و حتی تجهیزات دقیق فرآیندی را کنترل کرد.

مزیت اصلی اکچویتورهای پنوماتیک در مقایسه با نمونه‌های الکتریکی و هیدرولیکی، سرعت عمل بالا، سادگی طراحی و هزینه پایین نگهداری است.
از آنجا که این تجهیزات با هوای فشرده کار می‌کنند، ریسک نشت روغن یا ایجاد جرقه الکتریکی وجود ندارد و همین ویژگی باعث شده در صنایع غذایی، دارویی و محیط‌های ایمن‌محور بسیار مورد استفاده قرار گیرند.

در یک مدار پنوماتیک، اکچویتور آخرین حلقه زنجیره است؛ همان بخشی که پس از فرمان شیرها و تنظیم‌کننده‌ها، انرژی ذخیره‌شده در هوای فشرده را به نیروی مکانیکی تبدیل می‌کند.
به همین دلیل انتخاب درست نوع و سایز اکچویتور، تأثیر مستقیمی بر عملکرد کل سیستم دارد و می‌تواند میان یک فرآیند پایدار و یک خط تولید پر از توقف تفاوت ایجاد کند.

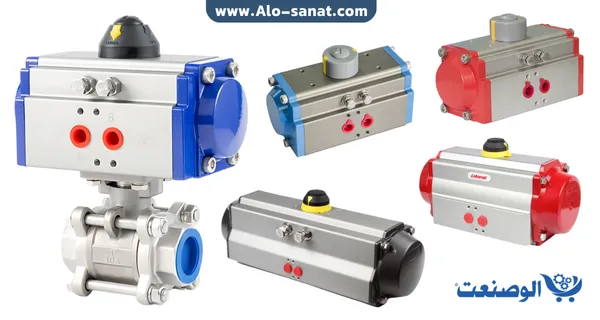

انواع اکچویتور پنوماتیک

اکچویتورهای پنوماتیک در اشکال و مکانیزم‌های گوناگون ساخته می‌شوند تا نیازهای متفاوت صنعتی را پوشش دهند.
انتخاب نوع مناسب بستگی به حرکت موردنیاز (خطی یا دورانی)، فشار کاری، سرعت پاسخ‌گویی و شرایط محیطی دارد.

اکچویتور ربع‌گرد (Quarter-Turn)

این نوع رایج‌ترین اکچویتور برای کنترل شیرهای پروانه‌ای (Butterfly) و توپی (Ball Valve) است.
حرکت آن‌ها محدود به ۹۰ درجه است و به همین دلیل «ربع‌گرد» نامیده می‌شوند.
سادگی و سرعت بالا از مزایای اصلی این دسته است.

اکچویتور خطی (Linear)

حرکت پیستونی در یک خط مستقیم ایجاد می‌کند و برای کنترل شیرهای کشویی (Gate) یا شیرهای کشویی سوزنی (Globe) استفاده می‌شود.
این نوع اکچویتور در فرآیندهایی که نیاز به کنترل دقیق جریان دارند، انتخاب بهتری است.

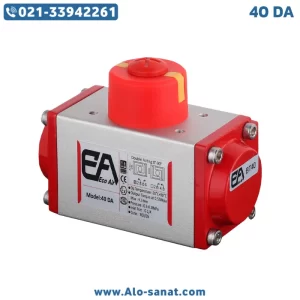

اکچویتور Rack and Pinion

در این مکانیزم، حرکت پیستون به کمک دنده شانه‌ای (Rack) به حرکت دورانی تبدیل می‌شود.
مزیت آن دقت بالا و قابلیت تولید گشتاور یکنواخت در باز و بسته شدن شیر است.
برای ربع‌گردها بسیار متداول است.

اکچویتور Scotch Yoke

این طراحی برای ایجاد گشتاور بالا در لحظه‌ی شروع و پایان حرکت شیر استفاده می‌شود.
به همین دلیل در شیرهای بزرگ و سنگین، به‌خصوص در صنایع نفت و گاز، کاربرد گسترده دارد.

اکچویتور دیافراگمی

با استفاده از یک دیافراگم انعطاف‌پذیر، فشار هوا به حرکت خطی تبدیل می‌شود.
این نوع برای کنترل دقیق و سریع شیرهای پروسس و در صنایع دارویی و غذایی کاربرد فراوان دارد.

تک‌اثر و دو‌اثر

اکچویتورهای تک‌اثر با کمک فنر برگشت به حالت اولیه برمی‌گردند، در حالی که دو‌اثرها در هر دو جهت نیاز به فشار هوا دارند.
مدل‌های تک‌اثر برای ایمنی (Fail Safe) پرکاربردند و دو‌اثرها برای دوام و گشتاور بالاتر استفاده می‌شوند.

ساختار و مکانیزم داخلی

اکچویتور پنوماتیک از اجزای اصلی مانند محفظه، پیستون یا دیافراگم، فنر برگشت، آب‌بندها و درگاه‌های ورود و خروج هوا تشکیل می‌شود.
هر کدام از این اجزا نقش مهمی در تبدیل فشار هوای فشرده به حرکت مکانیکی دارند.
کیفیت طراحی و ساخت این بخش‌ها، دوام و راندمان نهایی اکچویتور را مشخص می‌کند.

محفظه و بدنه

بدنه معمولاً از آلومینیوم ریخته‌گری یا استیل ساخته می‌شود تا در برابر فشار و ضربه مقاوم باشد.
در مدل‌های خاص، پوشش‌های ضدخوردگی یا رنگ‌های اپوکسی برای مقاومت در برابر محیط‌های خورنده به کار می‌روند.

پیستون و دیافراگم

پیستون‌ها در اکچویتورهای خطی و دورانی کاربرد دارند و وظیفه انتقال مستقیم انرژی هوا به حرکت را بر عهده دارند.
دیافراگم‌ها در مدل‌های کنترلی و دقیق استفاده می‌شوند و سرعت پاسخ بالایی دارند.
جنس دیافراگم معمولاً از لاستیک‌های مقاوم در برابر سایش و حرارت انتخاب می‌شود.

فنر برگشت

در اکچویتورهای تک‌اثر، فنر برگشت مسئول بازگرداندن پیستون یا دیافراگم به موقعیت اولیه است.
این مکانیزم ایمنی (Fail Safe) ایجاد می‌کند تا در صورت قطع فشار هوا، شیر به حالت باز یا بسته‌ی از پیش تعیین‌شده برگردد.

آب‌بندی و اورینگ‌ها

کیفیت آب‌بندی اهمیت حیاتی دارد زیرا کوچک‌ترین نشتی هوا باعث افت راندمان و افزایش مصرف انرژی می‌شود.
اورینگ‌ها و پکینگ‌ها معمولاً از مواد مقاوم مانند NBR یا Viton ساخته می‌شوند تا در برابر فشار و دما دوام بیاورند.

نسبت گشتاور به فشار

راندمان اکچویتور وابسته به نسبت گشتاور خروجی به فشار ورودی است.
در طراحی‌های جدید تلاش می‌شود تا با استفاده از دنده‌های دقیق‌تر یا مکانیزم‌های بهینه، گشتاور بیشتری در فشارهای کمتر تولید شود.
این ویژگی مستقیماً بر صرفه‌جویی انرژی و کارایی سیستم تأثیر می‌گذارد.

مشخصات کلیدی انتخاب

انتخاب اکچویتور پنوماتیک بدون توجه به مشخصات کلیدی می‌تواند منجر به عملکرد نامطلوب یا حتی خرابی سیستم شود.
این مشخصات به مهندس طراح کمک می‌کنند تا بین گزینه‌های مختلف تصمیم درست بگیرد و اطمینان حاصل کند که اکچویتور با شرایط کاری کاملاً سازگار است.

گشتاور استاتیک و دینامیک

گشتاور خروجی اکچویتور باید همیشه بزرگ‌تر از گشتاور موردنیاز شیر باشد.
برای محاسبه، علاوه بر گشتاور استاتیک شیر (نیروی لازم برای نگه‌داشتن در وضعیت)، گشتاور دینامیک (نیروی لازم برای حرکت در شرایط جریان) نیز در نظر گرفته می‌شود.
یک ضریب ایمنی معمولاً بین ۱٫۲ تا ۱٫۵ اعمال می‌شود.

زاویه چرخش

اکچویتورهای ربع‌گرد معمولاً تا ۹۰ درجه حرکت دارند.
اما برخی مدل‌ها برای حرکت‌های ۱۸۰ یا حتی ۲۷۰ درجه طراحی می‌شوند.
انتخاب درست زاویه حرکت به نوع شیر و کاربرد بستگی دارد.

سرعت عملکرد

سرعت باز و بسته شدن شیر توسط حجم هوای مصرفی، طراحی داخلی اکچویتور و سایز پورت‌ها تعیین می‌شود.
در فرآیندهایی که ایمنی حیاتی است، سرعت باید قابل کنترل و در محدوده استاندارد تنظیم شود.

شرایط محیطی

دمای کاری، میزان رطوبت و وجود مواد خورنده از عوامل تعیین‌کننده در انتخاب اکچویتور هستند.
مدل‌هایی با پوشش ضدخوردگی یا طراحی مقاوم به یخ‌زدگی برای محیط‌های سخت ضروری‌اند.
همچنین کلاس حفاظت (IP یا NEMA) مشخص می‌کند که اکچویتور در برابر گردوغبار و رطوبت تا چه حد مقاوم است.

ایمنی و استانداردهای عملکرد

اکچویتورهای مورد استفاده در صنایع حساس باید دارای گواهی‌های بین‌المللی مانند SIL برای اطمینان از ایمنی عملکرد باشند.
این استانداردها تضمین می‌کنند که در شرایط اضطراری، اکچویتور به درستی عمل خواهد کرد.

استانداردها و اینترفیس‌ها

اکچویتورهای پنوماتیک برای اینکه به‌راحتی با شیرها و تجهیزات جانبی نصب شوند، باید با استانداردهای جهانی هماهنگ باشند.
این استانداردها نه‌تنها سازگاری مکانیکی را تضمین می‌کنند، بلکه امکان استفاده از اکسسوری‌های متنوع را نیز فراهم می‌آورند.

استاندارد ISO 5211

این استاندارد مربوط به ابعاد فلنج نصب اکچویتور روی شیر است.
به کمک ISO 5211 می‌توان اکچویتورهای مختلف را بدون نیاز به مبدل‌های خاص روی شیرهای Ball، Butterfly و Plug نصب کرد.
این استاندارد عملاً زبان مشترک بین سازندگان شیر و اکچویتور است.

استاندارد VDI/VDE 3845 (NAMUR)

این استاندارد موقعیت نصب و اتصالات جانبی مانند سوئیچ‌باکس و سولنوید را تعریف می‌کند.
با داشتن این اینترفیس، می‌توان تجهیزات جانبی را مستقیماً روی اکچویتور نصب کرد و از لوله‌کشی یا اتصالات اضافی جلوگیری نمود.

استاندارد ISO 15552

این استاندارد برای سیلندرهای پنوماتیک خطی استفاده می‌شود و ابعاد، قطر و طول کورس را مشخص می‌کند.
اکچویتورهای خطی پنوماتیک که مطابق این استاندارد ساخته می‌شوند، قابلیت تعویض و نصب آسان در سیستم‌های مختلف دارند.

گواهی‌ها و ایمنی

در صنایع حساس، وجود گواهی‌هایی مثل ATEX (مناسب محیط‌های انفجاری) یا SIL (ایمنی عملکردی) اهمیت بالایی دارد.
این گواهی‌ها نشان می‌دهند که اکچویتور در محیط‌های پرخطر به‌صورت مطمئن و بدون ایجاد جرقه یا خرابی ناگهانی کار خواهد کرد.

اکسسوری‌ها

اکچویتورهای پنوماتیک به‌تنهایی کافی نیستند و برای عملکرد کامل معمولاً نیازمند تجهیزات جانبی هستند.
این اکسسوری‌ها امکان کنترل، مانیتورینگ و افزایش ایمنی سیستم را فراهم می‌کنند و در بسیاری از کاربردها بخش جدانشدنی اکچویتور محسوب می‌شوند.

سوئیچ‌باکس و لیمیت سوئیچ

سوئیچ‌باکس روی اکچویتور نصب می‌شود و وضعیت باز یا بسته بودن شیر را گزارش می‌دهد.
لیمیت سوئیچ‌ها درون آن قرار دارند و سیگنال الکتریکی یا پنوماتیکی به سیستم کنترلی ارسال می‌کنند.
این قابلیت در اتوماسیون صنعتی برای مانیتورینگ لحظه‌ای ضروری است.

سولنوید ولو NAMUR

برای کنترل ورود و خروج هوا به اکچویتور از سولنوید ولو استفاده می‌شود.
در استاندارد NAMUR، سولنوید مستقیماً روی اکچویتور نصب می‌شود و نیاز به اتصالات و لوله‌کشی اضافی از بین می‌رود.
این طراحی نصب را ساده و احتمال نشتی را کمتر می‌کند.

پوزیشنر و I/P کانورتر

پوزیشنرها برای کنترل دقیق موقعیت شیر به کار می‌روند.
آن‌ها سیگنال کنترلی (معمولاً ۴-۲۰ میلی‌آمپر) را دریافت کرده و به فشار پنوماتیکی متناسب تبدیل می‌کنند.
در نتیجه اکچویتور قادر است شیر را در موقعیت‌های میانی با دقت بالا نگه دارد.
I/P کانورتر نیز برای تبدیل سیگنال جریان به فشار هوای کنترلی استفاده می‌شود.

واحد مراقبت هوا

کیفیت هوای ورودی تأثیر مستقیم بر عمر و عملکرد اکچویتور دارد.
واحد مراقبت شامل فیلتر، رگلاتور و روغن‌زن است و وظیفه دارد هوای تمیز و پایدار به اکچویتور برساند.
این کار از خرابی‌های ناشی از رطوبت و ذرات معلق جلوگیری می‌کند.

کوپلینگ‌ها و اتصالات

برای انتقال گشتاور اکچویتور به شیر از کوپلینگ‌های دقیق استفاده می‌شود.
این قطعات باید بدون لقی و هم‌محور با شفت شیر باشند تا از سایش و آسیب به اکچویتور جلوگیری شود.

کاربردهای صنعتی اکچویتور پنوماتیک

اکچویتورهای پنوماتیک به دلیل سادگی، سرعت و ایمنی بالا در صنایع مختلف به‌طور گسترده به کار می‌روند.
این تجهیزات با تبدیل هوای فشرده به حرکت مکانیکی، شیرهای صنعتی را به‌طور خودکار باز و بسته کرده و امکان کنترل دقیق فرآیندها را فراهم می‌کنند.

نفت و گاز

در صنایع نفت و گاز، اکچویتورهای پنوماتیک برای کنترل شیرهای پروانه‌ای، توپی و Plug استفاده می‌شوند.
مزیت اصلی آن‌ها قابلیت کارکرد مطمئن در محیط‌های انفجاری و شرایط سخت عملیاتی است.
مدل‌های مجهز به گواهی ATEX یا SIL در این حوزه بسیار رایج‌اند.

آب و فاضلاب

در تصفیه‌خانه‌های آب و شبکه‌های فاضلاب، اکچویتورهای پنوماتیک نقش مهمی در کنترل جریان و توزیع آب دارند.
استفاده از آن‌ها باعث افزایش دقت و کاهش نیاز به اپراتور انسانی می‌شود.
مقاومت در برابر رطوبت و کارکرد پایدار در شرایط محیطی نامساعد از ویژگی‌های کلیدی این کاربرد است.

صنایع غذایی و دارویی

اکچویتورهای استیل ضدزنگ به دلیل رعایت الزامات بهداشتی در صنایع غذایی و دارویی استفاده می‌شوند.
این تجهیزات به‌راحتی شسته می‌شوند و در برابر خوردگی ناشی از مواد شیمیایی تمیزکننده مقاوم هستند.
سرعت واکنش بالا و قابلیت کنترل دقیق از مزایای مهم در این صنایع است.

بسته‌بندی و رباتیک

در خطوط بسته‌بندی، اکچویتورهای پنوماتیک برای حرکت سریع مکانیزم‌ها، کنترل درب‌ها و جابجایی قطعات استفاده می‌شوند.
همچنین در بازوهای رباتیک، این اکچویتورها به‌دلیل سرعت عمل بالا و قابلیت تکرارپذیری، بخش جدانشدنی اتوماسیون محسوب می‌شوند.

مزایا و محدودیت‌ها

اکچویتورهای پنوماتیک مثل هر تجهیز صنعتی دیگر نقاط قوت و ضعف خاص خودشان را دارند.
شناخت این ویژگی‌ها به طراحان کمک می‌کند بهترین گزینه را در مقایسه با اکچویتورهای الکتریکی و هیدرولیکی انتخاب کنند.

مزایا

– سرعت بالا: توانایی باز و بسته کردن شیر در کسری از ثانیه.
– ایمنی: بدون خطر جرقه یا نشت روغن؛ مناسب برای محیط‌های انفجاری یا صنایع بهداشتی.
– هزینه نگهداری پایین: طراحی ساده و مصرف کم قطعات یدکی.
– قابلیت Fail-Safe: مدل‌های تک‌اثر با فنر برگشت می‌توانند در مواقع اضطراری شیر را به حالت ایمن بازگردانند.
– وزن و اندازه متعادل: در مقایسه با اکچویتورهای هیدرولیکی سبک‌تر هستند.

محدودیت‌ها

– توان محدود: در مقایسه با اکچویتورهای هیدرولیکی، گشتاور کمتری تولید می‌کنند.
– وابستگی به کیفیت هوا: وجود رطوبت یا ذرات می‌تواند باعث خرابی سریع‌تر شود.
– دقت پایین‌تر: در مقایسه با اکچویتورهای الکتریکی، کنترل موقعیت با دقت کمتر انجام می‌شود مگر اینکه از پوزیشنر استفاده شود.
– مصرف هوا: تولید و فشرده‌سازی هوا هزینه‌بر است و در صورت نشتی اتلاف انرژی رخ می‌دهد.
– نویز: در هنگام تخلیه هوای فشرده صدای بیشتری نسبت به سیستم‌های الکتریکی ایجاد می‌شود.

روندها و آینده

اکچویتورهای پنوماتیک اگرچه فناوری قدیمی محسوب می‌شوند، اما در سال‌های اخیر با ورود اتوماسیون هوشمند و دغدغه‌های زیست‌محیطی مسیر تازه‌ای پیدا کرده‌اند.
نسل‌های جدید این تجهیزات نه‌تنها سریع‌تر و دقیق‌تر عمل می‌کنند، بلکه قابلیت تبادل داده و مانیتورینگ لحظه‌ای هم دارند.

پوزیشنرهای هوشمند

پوزیشنرهای نسل جدید با پروتکل‌های ارتباطی مانند HART، Profibus یا Fieldbus عرضه می‌شوند.
این ابزارها امکان تنظیم و عیب‌یابی از راه دور را فراهم می‌کنند و در صنایع حساس مثل نفت و گاز، قابلیت تشخیص زودهنگام خطا را به سیستم می‌افزایند.

اتصال به شبکه‌های صنعتی

اکچویتورهای مجهز به IO-Link یا سایر رابط‌های دیجیتال می‌توانند داده‌های عملیاتی را به سیستم‌های کنترلی مرکزی ارسال کنند.
این ویژگی باعث می‌شود وضعیت سلامت اکچویتور در هر لحظه قابل پایش باشد و نگهداری پیش‌بینانه (Predictive Maintenance) به‌راحتی اجرا شود.

کاهش مصرف هوا

با توجه به هزینه بالای تولید هوای فشرده، تولیدکنندگان روی طراحی‌هایی تمرکز کرده‌اند که با حجم هوای کمتر همان گشتاور را تولید کنند.
این موضوع علاوه بر کاهش هزینه، تأثیر مستقیمی بر کاهش اثرات زیست‌محیطی نیز دارد.

متریال‌های پایدار و مقاوم‌تر

آلیاژهای سبک‌تر، پوشش‌های ضدخوردگی پیشرفته و مواد قابل بازیافت بخشی از آینده طراحی اکچویتورهای پنوماتیک هستند.
این تغییرات، دوام بیشتر در محیط‌های خورنده و دمایی سخت را به همراه خواهند داشت.
