ترموکوپل چیست و چگونه کار می‌کند؟

ترموکوپل یکی از پرکاربردترین حسگرهای دما در صنعت است که بر پایه یک پدیده ساده فیزیکی به نام اثر سیبک (Seebeck Effect) کار می‌کند.

تعریف ترموکوپل

ترموکوپل از اتصال دو فلز یا آلیاژ متفاوت ساخته می‌شود. وقتی محل اتصال این دو فلز در معرض دما قرار می‌گیرد، ولتاژی ضعیف متناسب با اختلاف دما در دو سر مدار تولید می‌شود. این ولتاژ سپس توسط تجهیزات اندازه‌گیری یا ترانسمیتر به داده دما تبدیل می‌گردد.

اصل اثر ترموالکتریک (Seebeck Effect)

• زمانی که دو فلز ناهمجنس به یکدیگر متصل و بین اتصال آن‌ها اختلاف دما ایجاد شود، اختلاف پتانسیل الکتریکی به وجود می‌آید.

• مقدار این ولتاژ بسیار کوچک است (چند میلی‌ولت)، اما متناسب مستقیم با دما تغییر می‌کند.

• دستگاه‌های اندازه‌گیری می‌توانند این ولتاژ را خوانده و آن را به دمای واقعی تبدیل کنند.

اجزای اصلی ترموکوپل

1. سیم‌های هادی: دو فلز متفاوت که مبنای تولید ولتاژ هستند.

2. اتصال داغ (Hot Junction): نقطه‌ای که در معرض دمای فرآیند قرار می‌گیرد.

3. اتصال سرد (Cold Junction): نقطه مرجع که دمای آن باید جبران شود تا اندازه‌گیری دقیق باشد.

4. غلاف محافظ (Sheath): برای محافظت از سیم‌ها در برابر خوردگی، رطوبت و ضربه.

ترموکوپل‌ها با وجود سادگی در طراحی، به دلیل قابلیت کارکرد در گستره دمایی بسیار وسیع، یکی از معتبرترین ابزارهای اندازه‌گیری دما در صنعت به شمار می‌آیند.

انواع ترموکوپل بر اساس استاندارد

ترموکوپل‌ها بر اساس ترکیب فلزی و محدوده دمایی در دسته‌های مختلف استاندارد قرار می‌گیرند. هر نوع ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارد و انتخاب درست آن برای دقت و طول عمر سیستم حیاتی است.

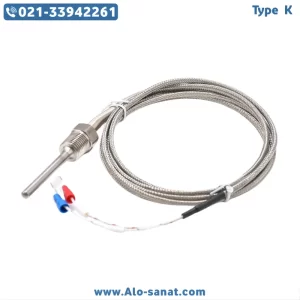

ترموکوپل نوع K

• ترکیب فلزی: نیکل–کروم / نیکل–آلومل

• محدوده دما: ‌۲۰۰- تا ۱۲۶۰ درجه سانتی‌گراد

• مزایا: پرکاربردترین نوع، قیمت مناسب، مقاومت در برابر اکسیداسیون.

• معایب: در دماهای پایین دقت کمتری دارد.

ترموکوپل نوع J

• ترکیب فلزی: آهن / کنستانتان

• محدوده دما: ۴۰- تا ۷۵۰ درجه سانتی‌گراد

• مزایا: مناسب برای دماهای متوسط، قیمت پایین.

• معایب: عمر کوتاه‌تر به دلیل زنگ‌زدگی آهن.

ترموکوپل نوع T

• ترکیب فلزی: مس / کنستانتان

• محدوده دما: ۲۰۰- تا ۳۵۰ درجه سانتی‌گراد

• مزایا: دقت بالا در دماهای پایین، مناسب برای صنایع غذایی و دارویی.

• معایب: محدودیت در تحمل دماهای بالا.

ترموکوپل نوع S و R

• ترکیب فلزی: پلاتین / رودیوم

• محدوده دما: تا ۱۴۸۰ درجه سانتی‌گراد

• مزایا: دقت بسیار بالا، پایداری بلندمدت، مناسب برای صنایع فولاد و شیشه.

• معایب: قیمت بسیار بالا.

مقایسه محدوده دما و دقت انواع

• K: همه‌کاره و اقتصادی.

• J: متوسط و کم‌هزینه.

• T: دقیق در دماهای پایین.

• S و R: لوکس و ویژه دماهای فوق‌العاده بالا.

انتخاب نوع ترموکوپل باید بر اساس محدوده دمای فرآیند، محیط کاری و بودجه صورت گیرد.

ساختار و اجزای ترموکوپل

ترموکوپل تنها یک اتصال ساده از دو فلز نیست؛ برای اینکه بتواند در محیط‌های صنعتی سخت و طولانی‌مدت کار کند، به اجزای محافظ و جانبی نیاز دارد. این اجزا باعث می‌شوند دقت اندازه‌گیری حفظ شود و طول عمر تجهیز افزایش یابد.

سیم‌های هادی

• از دو فلز یا آلیاژ متفاوت تشکیل می‌شوند.

• کیفیت و خلوص فلز مستقیماً روی دقت و پایداری ترموکوپل تأثیر دارد.

غلاف محافظ (Sheath)

• پوششی استوانه‌ای از جنس فولاد ضدزنگ، اینکونل یا سرامیک.

• وظیفه آن محافظت از سیم‌های داخلی در برابر رطوبت، فشار، خوردگی و ضربه مکانیکی است.

• در صنایع پرخطر مثل نفت و گاز معمولاً از غلاف‌های ضدانفجار استفاده می‌شود.

هد ترموکوپل (Thermocouple Head)

• محفظه‌ای فلزی یا آلومینیومی در بالای غلاف.

• محل اتصال کابل‌های خروجی به سیم‌های ترموکوپل.

• دارای درپوش آب‌بندی‌شده برای جلوگیری از نفوذ گردوغبار و رطوبت.

اتصالات و ترمینال‌ها

• برای انتقال سیگنال به کابل‌های ابزار دقیق استفاده می‌شوند.

• کیفیت اتصالات اهمیت بالایی دارد، زیرا هرگونه مقاومت اضافی می‌تواند خطای اندازه‌گیری ایجاد کند.

ترکیب این اجزا باعث می‌شود ترموکوپل از یک قطعه ساده فلزی به یک تجهیز صنعتی مقاوم و دقیق تبدیل شود که می‌تواند در سخت‌ترین شرایط، دما را به‌درستی اندازه‌گیری کند.

کاربردهای ترموکوپل در صنایع مختلف

ترموکوپل به دلیل سادگی، دوام و گستره دمایی وسیع، در صنایع گوناگون استفاده می‌شود. این سنسور به‌ویژه در محیط‌های سخت و پرتنش که دیگر حسگرها توانایی عملکرد ندارند، انتخاب اول مهندسان است.

نفت، گاز و پتروشیمی

• پایش دمای خطوط لوله، راکتورها و برج‌های تقطیر.

• کنترل فرآیندهای احتراق در مشعل‌ها.

• کاربرد در محیط‌های خورنده و دماهای بسیار بالا.

نیروگاه‌ها و صنایع انرژی

• اندازه‌گیری دمای توربین‌ها، بویلرها و ژنراتورها.

• کنترل دمای سیستم‌های خنک‌کننده.

• پایش دمای سوخت و تجهیزات فشار قوی.

صنایع فلزی و ریخته‌گری

• کنترل دمای کوره‌های ذوب فولاد و آلومینیوم.

• پایش فرآیند عملیات حرارتی و سخت‌کاری.

• استفاده در صنایع شیشه و سرامیک برای دماهای بالای ۱۲۰۰ درجه سانتی‌گراد.

صنایع غذایی و دارویی

• اندازه‌گیری دمای فرآیندهای پخت، پاستوریزه‌کردن و استریلیزاسیون.

• کاربرد در سردخانه‌ها و حمل‌ونقل زنجیره سرد.

• استفاده از ترموکوپل‌های نوع T به دلیل دقت بالا در دماهای پایین.

به همین دلیل ترموکوپل نه‌تنها یک ابزار اندازه‌گیری ساده، بلکه ضامن کیفیت، ایمنی و بهره‌وری در فرآیندهای صنعتی است.

مزایا و محدودیت‌های ترموکوپل

ترموکوپل‌ها به دلیل ویژگی‌های خاص خود در بسیاری از صنایع انتخاب اول مهندسان هستند، اما در کنار مزایا، محدودیت‌هایی هم دارند که باید در نظر گرفته شود.

مزایا

• گستره دمایی وسیع: قابلیت اندازه‌گیری از دماهای بسیار پایین (زیر صفر) تا دماهای بسیار بالا (بیش از ۱۸۰۰ درجه سانتی‌گراد در برخی انواع).

• قیمت مناسب: نسبت به سنسورهای دقیق‌تر مانند RTD ارزان‌تر و اقتصادی‌تر هستند.

• ساختار ساده و مقاوم: تحمل شرایط محیطی سخت، ارتعاش و ضربه.

• پاسخ سریع: واکنش سریع به تغییرات دما در بسیاری از کاربردها.

• قابلیت استفاده در صنایع مختلف: از صنایع سنگین تا صنایع غذایی و دارویی.

محدودیت‌ها

• دقت کمتر نسبت به RTD: برای فرآیندهایی که نیاز به دقت بسیار بالا دارند، RTD انتخاب بهتری است.

• پایداری کمتر در بلندمدت: با گذشت زمان ممکن است انحراف و خطا در خروجی ایجاد شود.

• نیاز به جبران اتصال سرد (Cold Junction Compensation): برای دقت بالا باید دمای مرجع جبران شود.

• حساسیت به خوردگی و اکسیداسیون: برخی آلیاژها در محیط‌های خاص دچار فرسایش سریع می‌شوند.

به طور کلی، ترموکوپل‌ها ترکیبی از اقتصاد، دوام و گستره دمایی وسیع را ارائه می‌دهند، هرچند در مواردی که دقت میلی‌درجه‌ای نیاز است، باید به سراغ گزینه‌های دیگر رفت.

نصب و نکات ایمنی در استفاده از ترموکوپل

برای اینکه ترموکوپل بهترین عملکرد را داشته باشد، رعایت اصول نصب و نکات ایمنی بسیار مهم است. نصب اشتباه یا بی‌توجهی به شرایط محیطی می‌تواند دقت اندازه‌گیری را کاهش دهد و حتی به خرابی زودهنگام تجهیز منجر شود.

اصول نصب صحیح

• انتخاب محل مناسب: ترموکوپل باید در نقطه‌ای نصب شود که دمای واقعی فرآیند را به‌خوبی نشان دهد.

• عمق غوطه‌وری: هرچه نوک ترموکوپل بیشتر در سیال یا محیط فرآیندی فرو رود، دقت اندازه‌گیری بالاتر خواهد بود.

• استفاده از غلاف محافظ: برای افزایش عمر و جلوگیری از خوردگی یا رسوب، استفاده از غلاف مناسب (استیل، اینکونل یا سرامیک) ضروری است.

• اتصالات استاندارد: استفاده از کانکتور و سیم‌های جفت ترموکوپل (Extension Wires) اهمیت دارد، چون سیم غیرهم‌جنس خطا ایجاد می‌کند.

نکات ایمنی

• در محیط‌های پرخطر (مثل پتروشیمی) باید از ترموکوپل با غلاف ضدانفجار استفاده شود.

• قبل از نصب یا تعویض، سیستم باید ایزوله و از نظر فشار و دما ایمن شود.

• استفاده از دستکش و تجهیزات ایمنی فردی در هنگام نصب الزامی است.

انتخاب محل مناسب برای سنجش دقیق

• در مخازن، باید ترموکوپل در ناحیه‌ای نصب شود که بیشترین تماس با سیال را داشته باشد.

• در کوره‌ها، نوک ترموکوپل باید در معرض مستقیم حرارت باشد تا داده واقعی به دست آید.

با رعایت این اصول، ترموکوپل می‌تواند سال‌ها بدون خطا و با دقت بالا به کار خود ادامه دهد.

کالیبراسیون و نگهداری ترموکوپل

برای اینکه ترموکوپل همیشه داده‌های دقیق ارائه دهد، لازم است به‌طور منظم کالیبره و نگهداری شود. بی‌توجهی به این موضوع باعث خطای تدریجی در اندازه‌گیری و کاهش عمر مفید تجهیز خواهد شد.

اهمیت کالیبراسیون دوره‌ای

• به دلیل تغییر خواص فلزات در اثر کارکرد طولانی و دماهای بالا، ولتاژ خروجی ترموکوپل ممکن است دچار انحراف شود.

• کالیبراسیون منظم، این انحراف را اصلاح کرده و دقت تجهیز را بازیابی می‌کند.

• در صنایع حساس مثل داروسازی یا نیروگاه‌ها، کالیبراسیون دوره‌ای حتی الزامی قانونی است.

روش‌های کالیبراسیون

• روش مقایسه‌ای: قرار دادن ترموکوپل در کنار یک سنسور مرجع با دقت بالا و مقایسه خروجی‌ها.

• کالیبراسیون کوره‌ای: استفاده از کوره استاندارد برای اعمال دماهای مشخص و بررسی صحت خروجی ترموکوپل.

• کالیبراسیون میدانی: استفاده از تجهیزات پرتابل در محل نصب برای بررسی و تنظیم سریع.

عوامل مؤثر بر عمر مفید ترموکوپل

• خوردگی و اکسیداسیون سیم‌ها: در دماهای بالا یا محیط‌های خورنده.

• ارتعاش و ضربه مکانیکی: باعث شکستگی یا تغییر خواص فلز.

• رطوبت و گردوغبار: ورود به غلاف و آسیب به سیم‌های داخلی.

روش‌های نگهداری

• بازبینی دوره‌ای غلاف محافظ و هد ترموکوپل.

• تمیزکاری سطح تماس سنسور با محیط فرآیندی.

• تعویض به‌موقع ترموکوپل‌های فرسوده برای جلوگیری از توقف ناگهانی فرآیند.

با کالیبراسیون دقیق و نگهداری اصولی، ترموکوپل می‌تواند سال‌ها با دقت و پایداری بالا در خدمت صنعت باقی بماند.

خطاهای رایج در ترموکوپل و راهکارهای رفع آن‌ها

با وجود سادگی طراحی، ترموکوپل‌ها همواره در معرض خطاهایی قرار دارند که می‌توانند باعث کاهش دقت یا خرابی کامل تجهیز شوند. شناخت این خطاها و رفع به‌موقع آن‌ها، برای افزایش طول عمر و اعتمادپذیری ضروری است.

خطای ناشی از اتصال سرد (Cold Junction Error)

• چون ولتاژ ترموکوپل وابسته به اختلاف دما بین اتصال داغ و سرد است، اگر دمای مرجع جبران نشود، خطا ایجاد می‌شود.

• راهکار: استفاده از ماژول‌های جبران اتصال سرد یا ترانسمیترهای مجهز به جبران داخلی.

نویز و تداخل الکتریکی

• در محیط‌های صنعتی با موتورهای الکتریکی یا خطوط قدرت، نویز می‌تواند سیگنال میلی‌ولتی ضعیف ترموکوپل را مختل کند.

• راهکار: استفاده از کابل‌های شیلددار، زمین‌کردن صحیح و دوری از مسیرهای پرنویز.

خوردگی و فرسودگی سیم‌ها

• در دماهای بالا یا محیط‌های خورنده، سیم‌های ترموکوپل به مرور دچار اکسیداسیون یا ترک می‌شوند.

• راهکار: استفاده از غلاف‌های مقاوم (استیل، اینکونل یا سرامیک) و بازبینی دوره‌ای.

خطاهای مکانیکی

• ارتعاش، ضربه یا نصب نادرست می‌تواند باعث شکستگی نوک ترموکوپل شود.

• راهکار: انتخاب محل نصب پایدار، استفاده از اتصالات استاندارد و اجتناب از فشار مکانیکی زیاد.

خطاهای انسانی

• انتخاب نوع اشتباه ترموکوپل (مثلاً نوع K به‌جای نوع T) یا اتصال کابل غیرهم‌جنس منجر به خطا می‌شود.

• راهکار: آموزش پرسنل و استفاده از تجهیزات و کابل‌های استاندارد.

با رعایت این نکات، دقت و عمر مفید ترموکوپل به شکل قابل‌توجهی افزایش می‌یابد.
