گیج دما چیست و چگونه کار می‌کند؟

گیج دما یک ابزار اندازه‌گیری مکانیکی یا الکترونیکی است که برای نمایش مستقیم دما در یک فرآیند یا تجهیز به‌کار می‌رود. این دستگاه اغلب شامل یک صفحه مدرج و عقربه است که مقدار دما را نشان می‌دهد و اپراتور می‌تواند به‌سرعت شرایط سیستم را پایش کند.

تعریف گیج دما

گیج دما وسیله‌ای است که با استفاده از اصول فیزیکی مختلف، تغییرات دما را به حرکت مکانیکی یا سیگنال الکتریکی تبدیل کرده و آن را روی صفحه نمایشگر یا عقربه قابل خواندن می‌سازد.

اصول عملکرد

عملکرد گیج دما بسته به نوع آن متفاوت است:

• انبساط فلزی (Bimetal): دو فلز با ضریب انبساط متفاوت به هم متصل می‌شوند. تغییر دما باعث خم‌شدن آن‌ها شده و عقربه حرکت می‌کند.

• پرشده با مایع یا گاز: دما باعث تغییر فشار مایع یا گاز در محفظه حسگر می‌شود و این فشار، مکانیزم عقربه را حرکت می‌دهد.

• گیج دیجیتال: از سنسورهای الکترونیکی مانند ترموکوپل یا RTD برای اندازه‌گیری دما و نمایش دیجیتال استفاده می‌کند.

اجزای اصلی گیج دما

1. المان حسگر: بخش اصلی که تغییرات دما را دریافت می‌کند.

2. مکانیزم انتقال حرکت: نیروی ایجادشده توسط دما را به حرکت عقربه منتقل می‌کند.

3. صفحه مدرج و عقربه: مقدار دما را به‌طور خوانا نمایش می‌دهد.

4. بدنه و غلاف (Thermowell): محافظت از المان حسگر در برابر ضربه، فشار و خوردگی.

به طور خلاصه، گیج دما تجهیزی است که تغییرات حرارتی را به زبان ساده و قابل فهم برای اپراتور ترجمه می‌کند.

انواع گیج دما

گیج‌های دما با توجه به نوع طراحی و فناوری مورد استفاده، در دسته‌های مختلفی قرار می‌گیرند. هر نوع متناسب با شرایط کاری خاصی طراحی شده و انتخاب صحیح آن اهمیت بالایی دارد.

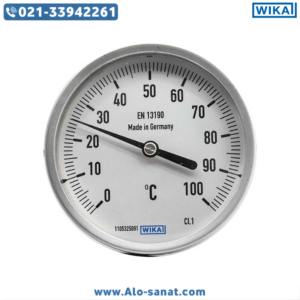

گیج دما بیمتالیک (Bimetal Thermometer)

• بر پایه انبساط حرارتی دو فلز ناهمجنس کار می‌کند.

• تغییر دما باعث خم‌شدن نوار بیمتال و حرکت عقربه می‌شود.

• مزایا: ساده، ارزان، مقاوم در برابر شرایط محیطی.

• معایب: محدودیت در دقت نسبت به مدل‌های دیجیتال.

گیج دما پرشده با مایع (Liquid Filled Thermometer)

• حسگر و لوله مویین با مایع مخصوص (مانند جیوه یا سیلیکون) پر می‌شوند.

• تغییر دما باعث افزایش یا کاهش حجم مایع و حرکت عقربه می‌شود.

• مزایا: مقاومت در برابر ارتعاش، خوانش پایدار.

• معایب: محدودیت در محدوده دمایی نسبت به مدل‌های گازی.

گیج دما پرشده با گاز (Gas Filled Thermometer)

• حسگر و لوله مویین با گاز پر می‌شوند.

• تغییر دما فشار گاز را تغییر می‌دهد و این فشار باعث حرکت عقربه می‌شود.

• مزایا: مناسب برای محدوده دمایی وسیع، پاسخ‌دهی سریع.

• معایب: حساسیت به نشتی و تغییرات فشار محیط.

گیج دما دیجیتال

• از سنسورهایی مثل ترموکوپل یا RTD استفاده می‌کند.

• نمایشگر دیجیتال مقدار دما را با دقت بالا نشان می‌دهد.

• مزایا: دقت بالا، قابلیت اتصال به سیستم‌های کنترل.

• معایب: نیاز به تغذیه برق و هزینه بیشتر.

این تنوع باعث می‌شود گیج دما در طیف گسترده‌ای از صنایع، از سیستم‌های ساده HVAC تا فرآیندهای پیچیده پتروشیمی، کاربرد داشته باشد.

اجزای تشکیل‌دهنده گیج دما

گیج دما از چند بخش اصلی تشکیل شده که هر کدام نقش مهمی در عملکرد دقیق و عمر مفید دستگاه دارند. شناخت این اجزا به انتخاب درست و نگهداری بهتر کمک می‌کند.

صفحه مدرج و عقربه

• قسمت قابل مشاهده گیج که دما را نمایش می‌دهد.

• صفحه معمولاً مدرج بر حسب درجه سانتی‌گراد و فارنهایت است.

• عقربه با حرکت المان حسگر، دمای واقعی را نشان می‌دهد.

سنسور یا المان حرارتی

• بخش اصلی که تغییرات دما را حس می‌کند.

• در گیج‌های بیمتال، نوار بیمتال وظیفه سنجش دارد.

• در مدل‌های پرشده با مایع یا گاز، حسگر (bulb) تغییر حجم سیال را به حرکت مکانیکی تبدیل می‌کند.

غلاف (Thermowell) و نقش آن

• لوله محافظی است که گیج درون آن قرار می‌گیرد.

• وظیفه آن حفاظت از سنسور در برابر فشار، خوردگی، ضربه و جریان سیال است.

• امکان تعویض یا سرویس گیج بدون نیاز به تخلیه کل سیستم را فراهم می‌کند.

بدنه و جنس متریال

• معمولاً از استیل ضدزنگ، برنج یا آلیاژهای مقاوم ساخته می‌شود.

• انتخاب جنس مناسب به نوع سیال، فشار کاری و محیط بستگی دارد.

• در صنایع غذایی و دارویی از بدنه استیل بهداشتی استفاده می‌شود.

ترکیب این اجزا باعث می‌شود گیج دما یک تجهیز ساده اما مقاوم باشد که بتواند در شرایط صنعتی سخت، اطلاعات دقیق و قابل اعتماد ارائه دهد.

کاربردهای گیج دما در صنایع مختلف

گیج دما به دلیل سادگی، دوام و قابلیت اطمینان بالا، در طیف گسترده‌ای از صنایع و سیستم‌ها مورد استفاده قرار می‌گیرد.

نفت، گاز و پتروشیمی

• پایش دمای خطوط لوله، مخازن و تجهیزات فرآیندی.

• کنترل دما در برج‌های تقطیر، راکتورها و بویلرها.

• استفاده از گیج‌های ضدانفجار و مقاوم در برابر خوردگی برای محیط‌های پرخطر.

نیروگاه‌ها و صنایع انرژی

• کنترل دمای توربین‌ها، ژنراتورها و سیستم‌های خنک‌کننده.

• پایش دمای بویلرها و خطوط بخار.

• افزایش ایمنی و بهره‌وری با مانیتورینگ مداوم دما.

صنایع غذایی و دارویی

• تضمین دمای مناسب در فرآیندهای پخت، پاستوریزه و استریلیزاسیون.

• استفاده از گیج‌های استیل بهداشتی با قابلیت شست‌وشوی آسان.

• پایش دما در سردخانه‌ها و حمل‌ونقل زنجیره سرد.

سیستم‌های تهویه (HVAC) و تاسیسات

• کنترل دما در چیلرها، بویلرها و برج‌های خنک‌کننده.

• پایش دمای هوای ورودی و خروجی برای بهینه‌سازی مصرف انرژی.

• استفاده در سیستم‌های حرارت مرکزی و تهویه مطبوع.

صنایع فلزی و ریخته‌گری

• اندازه‌گیری دمای کوره‌های ذوب و عملیات حرارتی.

• پایش فرآیندهای ریخته‌گری و شکل‌دهی فلزات.

• اطمینان از کیفیت محصول نهایی با کنترل دمای دقیق.

به این ترتیب، گیج دما نه‌تنها ابزار پایش بلکه ضامن کیفیت و ایمنی فرآیندها در صنایع مختلف است.

مزایا و محدودیت‌های گیج دما

گیج دما با وجود سادگی، به دلیل کارایی بالا و قیمت مناسب، یکی از محبوب‌ترین ابزارهای پایش دما در صنایع است. با این حال مانند هر تجهیز دیگری، مزایا و محدودیت‌های خاص خود را دارد.

مزایا

• سادگی و کاربری آسان: نمایش مستقیم دما بدون نیاز به برق یا تجهیزات جانبی.

• قابلیت اطمینان: مقاوم در شرایط محیطی سخت، ارتعاش و فشار.

• تنوع گسترده: موجود در انواع بیمتال، پرشده با مایع، پرشده با گاز و دیجیتال.

• هزینه پایین: نسبت به سنسورهای الکترونیکی مانند RTD یا ترموکوپل ارزان‌تر است.

• عدم نیاز به منبع تغذیه: بیشتر گیج‌های مکانیکی بدون برق کار می‌کنند.

محدودیت‌ها

• دقت کمتر: نسبت به حسگرهای الکترونیکی دقت پایین‌تری دارد.

• محدودیت در فاصله خوانش: فقط در محل نصب قابل مشاهده است، مگر اینکه مدل دیجیتال یا با خروجی الکتریکی باشد.

• فرسودگی مکانیکی: در اثر ارتعاش یا کارکرد طولانی ممکن است عقربه یا مکانیزم داخلی دچار خطا شود.

• پاسخ کندتر: نسبت به سنسورهای الکترونیکی زمان واکنش بیشتری دارد.

به طور کلی، گیج دما گزینه‌ای ایده‌آل برای کاربردهایی است که سادگی، دوام و قیمت پایین اهمیت بیشتری از دقت فوق‌العاده دارند.

معیارهای انتخاب گیج دما مناسب

انتخاب گیج دما باید با توجه به شرایط فرآیند و نیاز سیستم انجام شود. یک انتخاب اشتباه می‌تواند منجر به خطای اندازه‌گیری، کاهش عمر تجهیز یا حتی خطرات ایمنی شود.

محدوده دما و دقت مورد نیاز

• هر گیج برای یک بازه دمایی مشخص طراحی شده است.

• انتخاب گیج با محدوده بیش‌ازحد بزرگ باعث کاهش دقت می‌شود.

• در فرآیندهای حساس، استفاده از مدل‌های دقیق‌تر مانند دیجیتال یا پرشده با گاز توصیه می‌شود.

نوع محیط و شرایط کاری

• در محیط‌های خورنده یا مرطوب باید از بدنه استیل ضدزنگ استفاده شود.

• در محیط‌های پرارتعاش، گیج‌های پرشده با مایع عملکرد بهتری دارند.

• برای محیط‌های پرخطر، مدل‌های مقاوم در برابر انفجار یا با استانداردهای ایمنی ضروری است.

سایز صفحه و نوع نصب

• سایز صفحه (۶، ۱۰ یا ۱۶ سانتیمتری): هرچه بزرگ‌تر باشد، خوانایی بالاتر خواهد بود.

• نوع نصب: دیواری، پنلی یا اتصال مستقیم به خط لوله.

• انتخاب بر اساس فضای موجود و نیاز اپراتور صورت می‌گیرد.

استانداردها و الزامات ایمنی

• گیج باید با استانداردهای صنعتی مانند EN 837 یا معادل‌های بین‌المللی مطابقت داشته باشد.

• وجود گواهی کالیبراسیون معتبر برای صنایع حساس الزامی است.

با توجه به این معیارها، می‌توان گیجی انتخاب کرد که هم دقت کافی داشته باشد و هم دوام و ایمنی فرآیند را تضمین کند.

نصب و نگهداری گیج دما

برای اینکه گیج دما عملکرد دقیق و طولانی‌مدت داشته باشد، رعایت اصول نصب و نگهداری بسیار مهم است. نصب نادرست یا بی‌توجهی به سرویس‌های دوره‌ای می‌تواند باعث خطای اندازه‌گیری و کاهش عمر تجهیز شود.

اصول نصب صحیح

• استفاده از غلاف (Thermowell): گیج باید درون غلاف نصب شود تا در برابر فشار، خوردگی و ضربه محافظت گردد و امکان تعویض آسان هم فراهم شود.

• انتخاب محل نصب: باید در نقطه‌ای از سیستم قرار گیرد که دمای واقعی فرآیند را نمایش دهد.

• جهت نصب: صفحه گیج باید طوری نصب شود که عقربه به‌راحتی توسط اپراتور خوانده شود.

• محکم‌کاری اتصالات: از نشتی سیال یا ورود ارتعاش بیش از حد جلوگیری شود.

نکات ایمنی در نصب

• قبل از نصب یا تعویض، سیستم باید ایزوله و فشار خط تخلیه شود.

• در صنایع پرخطر (نفت و گاز) باید از مدل‌های ضدانفجار و استاندارد استفاده شود.

• استفاده از تجهیزات ایمنی فردی هنگام نصب الزامی است.

نگهداری و بازبینی دوره‌ای

• بررسی سلامت غلاف و بدنه گیج برای جلوگیری از خوردگی یا شکستگی.

• تمیز کردن صفحه و عقربه برای خوانایی بهتر.

• بازبینی دوره‌ای صحت عملکرد و واکنش عقربه به تغییرات دما.

• در صورت مشاهده خطای مکرر یا حرکت نامنظم عقربه، گیج باید تعمیر یا تعویض شود.

رعایت این نکات ساده باعث می‌شود گیج دما سال‌ها با دقت بالا و بدون خطا در خدمت سیستم باقی بماند.

کالیبراسیون و صحت‌سنجی گیج دما

گیج دما به مرور زمان ممکن است دقت اولیه خود را از دست بدهد. تغییرات مکانیکی در اجزا، خوردگی یا شرایط محیطی می‌توانند باعث خطا شوند. برای همین، کالیبراسیون دوره‌ای و صحت‌سنجی گیج دما ضروری است.

اهمیت کالیبراسیون دوره‌ای

• تضمین نمایش صحیح دما و جلوگیری از خطاهای خطرناک در فرآیند.

• الزامی در صنایع حساس مانند دارویی، غذایی و پتروشیمی.

• کاهش هزینه‌های ناشی از خرابی یا توقف تولید.

روش‌های تست و صحت‌سنجی

1. مقایسه‌ای: قراردادن گیج در کنار یک مرجع استاندارد و مقایسه قرائت‌ها.

2. کوره دمایی (Dry Block): اعمال دماهای مشخص با دستگاه مرجع و بررسی انحراف عقربه.

3. حمام مایع (Liquid Bath): ایجاد دماهای پایدار در مایعات استاندارد برای دقت بالاتر.

علائم خرابی و زمان تعویض

• حرکت کند یا گیرکردن عقربه.

• اختلاف محسوس بین مقدار نمایش‌داده‌شده و دمای واقعی.

• تغییر رنگ صفحه یا ایجاد بخار و رطوبت داخل گیج.

• آسیب دیدگی غلاف یا نشتی سیال.

با انجام کالیبراسیون و بررسی منظم، گیج دما می‌تواند سال‌ها با دقت و اطمینان بالا مورد استفاده قرار گیرد.

چالش‌ها و خطاهای رایج در گیج دما

با وجود سادگی و دوام، گیج‌های دما همواره در معرض خطاها و مشکلاتی قرار دارند که می‌تواند دقت و طول عمر آن‌ها را تحت تأثیر قرار دهد. شناخت این مشکلات و رفع به‌موقع آن‌ها برای عملکرد پایدار ضروری است.

خطاهای ناشی از ارتعاش یا ضربه

• ارتعاشات شدید در لوله‌ها یا تجهیزات می‌تواند باعث لرزش عقربه و خطای قرائت شود.

• ضربه مکانیکی ممکن است مکانیزم داخلی را تغییر شکل دهد.

• راهکار: استفاده از گیج‌های پرشده با مایع برای کاهش اثر ارتعاش.

خطاهای ناشی از فشار یا خوردگی سیال

• فشار بیش از حد یا سیال‌های خورنده می‌تواند به غلاف و المان حسگر آسیب بزند.

• خوردگی تدریجی باعث کاهش دقت و حتی از کار افتادن گیج می‌شود.

• راهکار: انتخاب جنس مناسب (استیل ضدزنگ، آلیاژهای مقاوم) متناسب با نوع سیال.

مشکلات مربوط به شرایط محیطی

• رطوبت یا نفوذ گردوغبار می‌تواند باعث بخار گرفتگی صفحه یا خرابی مکانیزم داخلی شود.

• تغییرات ناگهانی دما منجر به انبساط و انقباض غیرعادی در اجزا می‌شود.

• راهکار: انتخاب مدل‌های دارای استانداردهای حفاظتی (IP65، IP67).

خطاهای انسانی

• انتخاب محدوده دمایی اشتباه یا نصب نادرست.

• عدم استفاده از غلاف (Thermowell) در سیستم‌های تحت فشار.

• راهکار: آموزش پرسنل و رعایت دستورالعمل‌های سازنده.

با مدیریت این چالش‌ها، گیج دما می‌تواند سال‌ها با دقت و پایداری بالا در خدمت سیستم باقی بماند.
