در سیستمهای هیدرولیکی، قلب تپنده مدار همان پمپ است. این قطعه نیروی مکانیکی را به انرژی هیدرولیکی تبدیل میکند و بدون آن، هیچ جریانی از روغن شکل نمیگیرد. اگر پمپ از کار بیفتد، کل مدار فلج خواهد شد. در میان انواع پمپهای هیدرولیک، پمپ دندهای (Hydraulic Gear Pump) به دلیل سادگی طراحی، دوام بالا و قیمت اقتصادی، یکی از پرمصرفترین انتخابها در صنایع مختلف به شمار میآید.
اما چرا این پمپها محبوباند؟ پاسخ را باید در ترکیب سه عامل جست: ساختار ساده، هزینه پایین تعمیر و نگهداری، و توانایی کارکرد مطمئن در شرایط سخت. در حالی که پمپهای پیستونی یا پرهای بازده بالاتری دارند، بسیاری از ماشینآلات صنعتی و راهسازی همچنان به پمپ دندهای متکیاند، زیرا قابلیت اعتماد و طول عمر آن در محیطهای خشن یک مزیت غیرقابل انکار است.
این مقاله نگاهی تحلیلی به ساختار، عملکرد، انواع، مزایا و محدودیتهای پمپ دندهای خواهد داشت و در نهایت معیارهای انتخاب و نکات نگهداری آن را بررسی میکند.

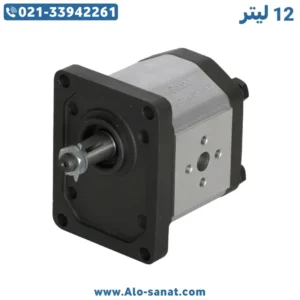

پمپ دندهای هیدرولیک چیست؟
پمپ دندهای هیدرولیک یکی از پمپهای جابهجایی مثبت (Positive Displacement Pump) است. این یعنی در هر دور چرخش دندهها، حجم مشخصی از روغن از ورودی مکش شده و به خروجی پمپ فرستاده میشود. همین ویژگی باعث میشود دبی پمپ تقریباً مستقل از فشار سیستم باشد و در شرایط ثابت با سرعت دوران مشخص، خروجی قابل پیشبینی تولید کند.
تحلیل عملکرد این پمپ نشان میدهد که مزیت اصلی آن در پایداری جریان و استحکام مکانیکی نهفته است. اگرچه بازده حجمی آن به اندازه پمپهای پیستونی نیست، اما در بسیاری از کاربردهای عمومی، همین ویژگیها کافی است تا انتخاب اول طراحان مدار باشد.
ساختار و اجزای پمپ دندهای هیدرولیک
ساختار پمپ دندهای ساده اما دقیق است. اجزای کلیدی آن عبارتند از:
بدنه (Housing): معمولاً از آلومینیوم یا چدن ساخته میشود. بدنه علاوه بر نگهداری دندهها، باید تحمل فشار داخلی و سایش دائمی روغن را داشته باشد.
دندهها (Gears): شامل یک دنده محرک و یک دنده متحرک است. این دندهها با درگیر شدن، فضاهایی را برای مکش و رانش روغن ایجاد میکنند. کیفیت ماشینکاری دندهها عامل اصلی راندمان و صدای پمپ است.
یاتاقانها و شفت محرک: نیروی موتور یا الکتروموتور به شفت منتقل میشود و دندهها را به حرکت درمیآورد. یاتاقانها باید در برابر بار شعاعی و محوری مقاوم باشند.
آببندیها و اورینگها: جلوگیری از نشتی داخلی و خارجی روغن. هرگونه ضعف در آببندی بهسرعت راندمان حجمی پمپ را کاهش میدهد.
پورت ورودی و خروجی: محل ورود روغن از تانک و خروج آن به مدار تحت فشار. طراحی کانالها و سطح صیقلی این بخشها روی افت فشار تأثیر مستقیم دارد.
نکته تحلیلی اینجاست که همین سادگی طراحی، هم مزیت است و هم محدودیت. از یکسو تعمیر و ساخت آن آسان است، اما از سوی دیگر، نبود مکانیزمهای پیشرفته باعث افت راندمان در فشارهای بالا میشود.
مکانیزم عملکرد پمپ دندهای هیدرولیک
اصل کار پمپ دندهای بر پایه جابهجایی مثبت است. وقتی دندهها شروع به چرخش میکنند، دندانهها در سمت ورودی از هم جدا میشوند و فضایی خالی ایجاد میکنند. این فضا با روغن از مخزن پر میشود. سپس روغن در فضای بین دندانهها و دیواره بدنه به سمت خروجی حمل میشود. در نهایت در سمت دیگر، دندانهها دوباره درگیر میشوند و روغن را با فشار به مدار میفرستند.
ویژگیهای مهم این مکانیزم:
دبی ثابت: در هر دور، حجم مشخصی از روغن جابهجا میشود، بنابراین پمپ خروجی یکنواخت دارد.
راندمان حجمی: مقداری نشتی داخلی اجتنابناپذیر است که در فشارهای بالا بیشتر میشود. به همین دلیل بازده پمپ دندهای معمولاً کمتر از پمپ پیستونی است.
صدای کاری: تماس مداوم دندانهها منجر به تولید صدا میشود. طراحی دقیق دندهها و کیفیت ماشینکاری میتواند این صدا را کاهش دهد.

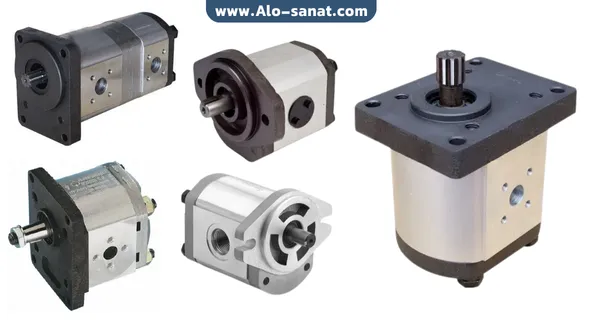

انواع پمپ دندهای هیدرولیک
پمپهای دندهای در طراحیهای مختلفی عرضه میشوند که هرکدام ویژگیها و کاربرد خاص خود را دارند.
الف) پمپ دنده خارجی (External Gear Pump)
شامل دو دنده هماندازه (محرک و متحرک) است.
سادهترین و پرکاربردترین نوع، با ساختار فشرده و قیمت مناسب.
محدودیت: راندمان پایینتر در فشارهای خیلی بالا.
ب) پمپ دنده داخلی (Internal Gear Pump)
یک دنده داخلی بزرگ و یک دنده کوچک خارجی دارد.
توانایی کار در فشار و دبی بالاتر با راندمان بهتر.
صدای کمتری تولید میکند، مناسب کاربردهای صنعتی حساس.
ج) پمپ دنده هلالی (Crescent Gear Pump)
دارای قطعهای هلالی بین دو دنده برای جداسازی مسیر ورودی و خروجی.
دبی یکنواختتر و نشتی کمتر دارد.
راستگرد و چپگرد بودن پمپ دندهای
یکی از نکات کلیدی در طراحی و انتخاب پمپ دندهای، جهت دوران (Rotation Direction) است.
پمپ راستگرد (Clockwise): وقتی از سمت شفت محرک به پمپ نگاه میکنیم، چرخش در جهت عقربههای ساعت باشد. در این حالت ورودی و خروجی پمپ جای مشخصی دارند.
پمپ چپگرد (Counterclockwise): برعکس حالت قبل؛ شفت در خلاف جهت عقربههای ساعت میچرخد و ورودی و خروجی تغییر میکنند.
اهمیت این موضوع در این است که اگر پمپ با جهت نادرست نصب شود، مکش انجام نمیشود و حتی به بدنه آسیب میرسد. بسیاری از تولیدکنندگان پمپها را با قابلیت تغییر جهت (دوطرفه) هم ارائه میدهند تا انعطاف بیشتری در نصب وجود داشته باشد.
مزایا و محدودیتهای پمپ دندهای هیدرولیک
مزایا
سادگی طراحی: کم بودن تعداد قطعات متحرک باعث شده این پمپها مقاوم و قابل اعتماد باشند. تعمیر و نگهداریشان ساده است و قطعات یدکی تقریباً همیشه در دسترس.
هزینه مناسب: نسبت به پمپهای پرهای یا پیستونی، قیمت خرید و هزینه تعمیرات بسیار پایینتر است.
دوام در شرایط سخت: میتوانند در محیطهای پرگردوغبار یا شرایط کاری خشن بدون افت محسوس کار کنند.
قابلیت کار در سرعتهای بالا: طراحی دندهای امکان کارکرد یکنواخت در دورهای بالا را فراهم میکند.
انعطافپذیری نصب: در مدلهای راستگرد و چپگرد، امکان هماهنگی با موتور یا طراحی مدار فراهم میشود.
محدودیتها
راندمان پایینتر: به دلیل نشتی داخلی و اصطکاک، بازده حجمی کمتر از پمپهای پیستونی است.
محدودیت فشار: معمولاً برای فشارهای متوسط (تا حدود ۲۱۰ بار) مناسباند، در حالی که پمپهای پیستونی میتوانند تا ۴۵۰ بار کار کنند.
صدای بیشتر: تماس دائمی دندهها و جریان پالسی، صدای بیشتری نسبت به سایر پمپها ایجاد میکند.
سایش تدریجی: بهمرور فاصله بین دندانهها افزایش یافته و راندمان کاهش مییابد.
تحلیل این بخش نشان میدهد که پمپ دندهای در دسته “ابزارهای کارآمد اما نه ایدهآل” قرار میگیرد. جایی که هزینه و دوام مهمتر از راندمان و فشار بالا باشد، بهترین انتخاب است.
مزایا و محدودیتهای پمپ دندهای هیدرولیک
مزایا
سادگی طراحی: کم بودن تعداد قطعات متحرک باعث شده این پمپها مقاوم و قابل اعتماد باشند. تعمیر و نگهداریشان ساده است و قطعات یدکی تقریباً همیشه در دسترس.
هزینه مناسب: نسبت به پمپهای پرهای یا پیستونی، قیمت خرید و هزینه تعمیرات بسیار پایینتر است.
دوام در شرایط سخت: میتوانند در محیطهای پرگردوغبار یا شرایط کاری خشن بدون افت محسوس کار کنند.
قابلیت کار در سرعتهای بالا: طراحی دندهای امکان کارکرد یکنواخت در دورهای بالا را فراهم میکند.
انعطافپذیری نصب: در مدلهای راستگرد و چپگرد، امکان هماهنگی با موتور یا طراحی مدار فراهم میشود.
محدودیتها
راندمان پایینتر: به دلیل نشتی داخلی و اصطکاک، بازده حجمی کمتر از پمپهای پیستونی است.
محدودیت فشار: معمولاً برای فشارهای متوسط (تا حدود ۲۱۰ بار) مناسباند، در حالی که پمپهای پیستونی میتوانند تا ۴۵۰ بار کار کنند.
صدای بیشتر: تماس دائمی دندهها و جریان پالسی، صدای بیشتری نسبت به سایر پمپها ایجاد میکند.
سایش تدریجی: بهمرور فاصله بین دندانهها افزایش یافته و راندمان کاهش مییابد.
تحلیل این بخش نشان میدهد که پمپ دندهای در دسته “ابزارهای کارآمد اما نه ایدهآل” قرار میگیرد. جایی که هزینه و دوام مهمتر از راندمان و فشار بالا باشد، بهترین انتخاب است.
کاربردهای پمپ دندهای در صنایع
ماشینآلات راهسازی و معدنی
لودر، بیل مکانیکی و گریدرها اغلب از پمپهای دندهای برای مدارهای کمکی یا تغذیه استفاده میکنند. دلیلش این است که این پمپها در شرایط سخت محیطی (خاک، ضربه، دما) همچنان قابل اعتماد هستند.
تجهیزات کشاورزی
در تراکتورها و کمباینها، پمپ دندهای بهخاطر هزینه پایین و دوام زیاد، پرکاربردترین نوع است. توانایی کارکرد با روغنهایی با کیفیت پایینتر هم یک مزیت بزرگ در این حوزه محسوب میشود.
صنایع تولیدی و تزریق پلاستیک
ماشینهای تزریق پلاستیک برای حرکت جکها و واحدهای مختلف، از پمپهای دندهای استفاده میکنند. سادگی تعمیر و تعویض پمپ در خطوط تولید بزرگ یک امتیاز محسوب میشود.
صنایع نفت، گاز و پتروشیمی
در مدارهای جانبی و سیستمهای روانکاری، پمپهای دندهای به دلیل دبی ثابت و ساختار ساده به کار میروند.
سیستمهای روانکاری و خنککاری
پمپ دندهای گزینهای ایدهآل برای پمپاژ روغنهای سبک و تامین سیستمهای روانکاری موتورهای صنعتی است.
مشخصات فنی و استانداردهای پمپ دندهای هیدرولیک
وقتی صحبت از انتخاب پمپ دندهای میشود، توجه به مشخصات فنی ضروری است. هر سیستم هیدرولیکی نیاز خاص خود را دارد و بیتوجهی به این جزئیات میتواند باعث کاهش راندمان یا حتی خرابی کل مدار شود.
فشار کاری
بیشتر پمپهای دندهای برای محدوده ۸۰ تا ۲۱۰ بار طراحی میشوند.
مدلهای تقویتشده میتوانند تا حدود ۲۵۰ بار هم کار کنند، اما فشارهای بالاتر معمولاً در حوزه پمپهای پیستونی است.
دبی (Lit/min)
ظرفیت جابهجایی بسته به اندازه دندهها و سرعت دوران شفت متغیر است.
پمپهای کوچک ممکن است تنها ۵ لیتر بر دقیقه تولید کنند، در حالی که مدلهای صنعتی تا ۲۰۰ لیتر بر دقیقه هم میرسند.
سرعت دوران
محدوده متداول کاری بین ۶۰۰ تا ۳۰۰۰ دور بر دقیقه است.
انتخاب سرعت باید متناسب با طراحی پمپ و شرایط روانکاری انجام شود؛ سرعت خیلی بالا باعث کاویتاسیون و کاهش عمر پمپ میشود.
بازدهی
راندمان حجمی معمولاً بین ۸۵ تا ۹۰٪ است.
راندمان کلی (با احتساب اصطکاک مکانیکی) کمی پایینتر است.
استانداردها
DIN و ISO: تعیینکننده ابعاد و کیفیت ساخت.
SAE: برای اتصالات و فلنجها.
برخی برندها استانداردهای اختصاصی خود را دارند، اما رعایت ISO معمولاً نشاندهنده کیفیت قابل قبول است.
نکات مهم در انتخاب پمپ دندهای هیدرولیک
انتخاب پمپ دندهای صرفاً بر اساس فشار و دبی کافی نیست؛ عوامل تحلیلی دیگری هم باید لحاظ شود:
ظرفیت دبی مورد نیاز: باید با دبی پمپ و حجم جابهجایی عملگرها هماهنگ باشد. انتخاب پمپ کوچکتر باعث کاهش سرعت و راندمان سیستم میشود.
فشار کاری سیستم: پمپی انتخاب کنید که فشار نامی آن حداقل ۱۰ تا ۲۰٪ بالاتر از فشار کاری مدار باشد.
نوع سیال: برخی پمپها برای روغنهای سبک یا سنگین بهینه شدهاند. استفاده از سیال نامناسب باعث کاهش شدید عمر پمپ میشود.
شرایط محیطی: دما، رطوبت و میزان آلودگی محیط بر طول عمر پمپ اثر دارد. بدنههای فولادی یا چدنی در محیطهای سخت مقاومتر هستند.
جهت دوران (راستگرد یا چپگرد): باید متناسب با موتور محرک انتخاب شود. نصب اشتباه باعث میشود پمپ مکش نکند و در همان لحظات اول آسیب ببیند.
برند و کیفیت ساخت: برندهای معتبر نهتنها بازده بالاتری دارند، بلکه قطعات یدکی و خدمات پس از فروش بهتری ارائه میدهند.
نگهداری و عیبیابی پمپ دندهای هیدرولیک
پمپ دندهای اگرچه به دلیل سادگی ساختار، دوام بالایی دارد، اما بدون نگهداری دورهای عمر مفیدش بهشدت کاهش مییابد.
نگهداری دورهای
کنترل سطح و کیفیت روغن: روغن آلوده یا کمحجم، اصلیترین دشمن پمپ است. فیلتر تمیز و روغن با ویسکوزیته مناسب باید همیشه رعایت شود.
بازرسی آببندیها: اورینگها و کاسهنمدها در تماس دائمی با فشار و حرارت قرار دارند. هر نشتی کوچک نشانه فرسودگی است.
پایش صدا و لرزش: افزایش ناگهانی صدا میتواند هشدار سایش دندهها یا کمبود روغن باشد.
تنظیمات جهت دوران: در صورت جابهجایی یا تعویض موتور، باید راستگرد یا چپگرد بودن پمپ دوباره بررسی شود.
علائم خرابی
کاهش دبی خروجی: نشتی داخلی به دلیل سایش دندهها یا یاتاقانها.
افزایش صدا (ناله یا زوزه): کاویتاسیون ناشی از ورود هوا یا کمبود روغن.
نشتی خارجی: خرابی کاسهنمد یا ترک بدنه.
افزایش دمای سیستم: افت راندمان و اصطکاک بیش از حد.
روشهای عیبیابی
تست فشار خروجی: اگر فشار به مقدار تنظیمی نرسد، نشتی داخلی محتمل است.
اندازهگیری دبی واقعی: با دبیسنج میتوان راندمان حجمی را ارزیابی کرد.
بازرسی ظاهری: سایش غیرطبیعی روی دندهها یا تغییر رنگ روغن نشانه وجود آلودگی و خرابی است.
برندها و تولیدکنندگان معتبر پمپ دندهای هیدرولیک
بازار جهانی پمپهای دندهای ترکیبی از برندهای شناختهشده و تولیدکنندگان اقتصادی است. انتخاب برند تأثیر مستقیمی بر دوام، بازده و دسترسی به خدمات پس از فروش دارد.
برندهای بینالمللی
Bosch Rexroth (آلمان): کیفیت بالا، راندمان ثابت و عمر طولانی. پرکاربرد در صنایع پیشرفته و خطوط تولید.
Parker (آمریکا): تنوع مدلها، مناسب برای راهسازی و صنایع سنگین.
Casappa (ایتالیا): مشهور به طراحی فشرده و بازده مناسب در فشار متوسط.
Vivoil (ایتالیا): پمپهای سبک و اقتصادی، پرمصرف در ماشینآلات کشاورزی.
Yuken (ژاپن): تعادل خوب بین قیمت و کیفیت، محبوب در آسیا.
تولیدکنندگان داخلی
در ایران برخی شرکتها اقدام به تولید یا مونتاژ پمپهای دندهای عمومی کردهاند. اگرچه کیفیت آنها به برندهای اروپایی نمیرسد، اما برای کاربردهای ساده و هزینههای کمتر، گزینه مناسبی هستند.
گروههای پمپ دندهای هیدرولیک
پمپهای دندهای تنها در یک سایز یا طراحی عرضه نمیشوند. برای نظمبخشیدن به تنوع آنها، سازندگان و استانداردها این پمپها را در قالب گروههای (Group) مختلف دستهبندی میکنند. این گروهبندی بر اساس ابعاد فیزیکی، حجم جابجایی در هر دور، توان خروجی و محدوده فشار کاری انجام میشود.
گروه ۱ (Group 1)
ویژگیها: کوچکترین و سبکترین پمپهای دندهای.
حجم جابجایی: حدود ۰.۲ تا ۹ سیسی در هر دور.
فشار کاری: ۱۸۰ تا ۲۰۰ بار.
کاربردها: سیستمهای کوچک و سبک مثل تجهیزات کشاورزی کوچک، ماشینآلات سبک و مدارهای روغنکاری.
گروه ۲ (Group 2)
ویژگیها: پرکاربردترین سایز پمپهای دندهای.
حجم جابجایی: حدود ۴ تا ۲۵ سیسی در هر دور.
فشار کاری: ۲۱۰ تا ۲۵۰ بار.
کاربردها: تراکتورها، لیفتراکها، ماشینآلات صنعتی متوسط و مدارهای عمومی هیدرولیک.
گروه ۳ (Group 3)
ویژگیها: بزرگتر و قویتر نسبت به گروه ۲.
حجم جابجایی: حدود ۲۰ تا ۶۰ سیسی در هر دور.
فشار کاری: تا ۲۵۰ بار.
کاربردها: ماشینآلات راهسازی، لودرها، دستگاههای پرس متوسط و سیستمهای صنعتی با دبی بالاتر.
گروه ۴ (Group 4)
ویژگیها: پمپهای حجیمتر با توان دبی بالا.
حجم جابجایی: حدود ۵۰ تا ۹۰ سیسی در هر دور.
فشار کاری: معمولاً ۲۱۰ تا ۲۴۰ بار.
کاربردها: ماشینآلات سنگین، تجهیزات معدنی و سیستمهایی که به جریان زیاد روغن نیاز دارند.
تحلیل نهایی
این گروهبندی کمک میکند طراحان مدار بهسادگی متناسب با اندازه عملگرها، فشار سیستم و دبی موردنیاز، پمپ دندهای مناسب را انتخاب کنند. در واقع، انتخاب گروه صحیح همانقدر مهم است که انتخاب برند یا نوع راستگرد و چپگرد بودن، چون اگر گروه پمپ کوچکتر از نیاز مدار باشد، علاوه بر کاهش راندمان، عمر پمپ هم بهشدت کوتاه میشود.
جمعبندی و نتیجهگیری
پمپ دندهای هیدرولیک را میتوان ستون فقرات سیستمهای هیدرولیکی ساده و اقتصادی دانست. این پمپ با طراحی ابتدایی اما کارآمد خود توانسته دههها در صنایع مختلف از کشاورزی گرفته تا راهسازی و تولیدات صنعتی جایگاه ثابت داشته باشد.
مزیت اصلی آن در سادگی، دوام و هزینه پایین است. جایی که فشارهای خیلی بالا یا راندمان حداکثری موردنیاز نیست، پمپ دندهای بهترین انتخاب خواهد بود. اما نباید محدودیتهای آن مثل صدای بیشتر، راندمان پایینتر و حساسیت به سایش نادیده گرفته شود.
یکی از نکات کلیدی در بهرهبرداری از این پمپ، توجه به راستگرد یا چپگرد بودن شفت است؛ موضوعی که اگر اشتباه در نظر گرفته شود، پمپ در همان لحظه شروع به کار از بین خواهد رفت. همچنین نگهداری منظم شامل کنترل کیفیت روغن و تعویض بهموقع آببندیها، ضامن طول عمر طولانی این پمپ است.
به زبان ساده:
پمپ دندهای هیدرولیک ترکیبی از سادگی و اعتماد است؛ قطعهای که اگرچه محدودیتهایی دارد، اما همچنان در بسیاری از کاربردها بیرقیب باقی مانده است.
پرسش و پاسخ درباره پمپ دندهای هیدرولیک
۱. پمپ دندهای هیدرولیک چه وظیفهای دارد؟
این پمپ وظیفه دارد روغن را از مخزن مکش کرده و با فشار مشخص به مدار هیدرولیک بفرستد تا عملگرها انرژی لازم را دریافت کنند.
۲. تفاوت پمپ دندهای راستگرد و چپگرد چیست؟
تفاوت در جهت دوران شفت محرک است. اگر از سمت شفت نگاه کنیم و دوران در جهت عقربههای ساعت باشد، پمپ راستگرد است و برعکس آن چپگرد. اشتباه در انتخاب باعث مکش نشدن روغن و خرابی پمپ میشود.
۳. مزیت اصلی پمپ دندهای نسبت به پمپهای پیستونی چیست؟
سادگی ساخت، دوام بالا در شرایط سخت و هزینه کمتر خرید و نگهداری. البته راندمان آن پایینتر از پمپهای پیستونی است.
۴. رایجترین خرابی در پمپ دندهای چیست؟
سایش دندهها و یاتاقانها که منجر به کاهش دبی و افت راندمان میشود. همچنین نشتی داخلی و صدای غیرعادی از علائم خرابی هستند.
۵. در چه کاربردهایی پمپ دندهای بهترین گزینه است؟
در ماشینآلات کشاورزی، راهسازی، سیستمهای روانکاری و کاربردهایی که فشار متوسط و هزینه پایین اهمیت بیشتری دارد.
