در سیستم‌های هیدرولیک، توان انتقال نیرو به‌وسیله روغن تحت فشار به‌خوبی فراهم شده است، اما آنچه کیفیت عملکرد این سیستم‌ها را تعیین می‌کند، مدیریت سرعت و دبی سیال است. اگر نتوان جریان روغن را به‌طور دقیق کنترل کرد، حتی قوی‌ترین پمپ‌ها و عملگرها نیز نمی‌توانند خروجی مطلوبی ارائه دهند.

اینجاست که فلوکنترل هیدرولیک (Hydraulic Flow Control Valve) اهمیت پیدا می‌کند. این شیر وظیفه دارد میزان جریان عبوری از یک مسیر را تنظیم کند تا سرعت جک‌ها، موتورهای هیدرولیک یا سایر عملگرها دقیقاً مطابق نیاز سیستم کنترل شود.

فلوکنترل‌ها نه‌تنها در افزایش بهره‌وری سیستم نقش دارند، بلکه باعث کاهش مصرف انرژی، جلوگیری از حرارت بیش از حد و افزایش عمر مفید تجهیزات می‌شوند. بدون حضور این شیرها، کنترل دقیق سرعت در مدارهای هیدرولیک تقریباً غیرممکن خواهد بود.

فلوکنترل هیدرولیک چیست؟

فلوکنترل هیدرولیک نوعی شیر کنترلی است که با تغییر سطح مقطع عبور سیال، دبی عبوری را کاهش یا افزایش می‌دهد. نتیجه‌ی این تغییر، کنترل سرعت حرکت عملگرهاست.

• وظیفه اصلی: تنظیم دبی و در نتیجه کنترل سرعت جک‌ها و موتورهای هیدرولیکی.

• تفاوت با سایر شیرها: فشارشکن از مدار در برابر فشار بیش از حد محافظت می‌کند، شیرهای جهت مسیر حرکت روغن را تعیین می‌کنند، اما فلوکنترل مستقیماً سرعت حرکت عملگرها را مدیریت می‌کند.

• جایگاه در مدار: معمولاً در مسیر تغذیه یا برگشت عملگرها نصب می‌شود تا سرعت باز یا بسته شدن آن‌ها به‌طور مستقل قابل کنترل باشد.

ساختار و اجزای فلوکنترل هیدرولیک

فلوکنترل هیدرولیک اگرچه در ظاهر یک شیر کوچک و ساده به نظر می‌رسد، اما درون آن اجزایی دقیق قرار گرفته‌اند که امکان کنترل مطمئن دبی روغن را فراهم می‌کنند.

• بدنه (Body): از فولاد، چدن یا برنج ساخته می‌شود و مسیر اصلی عبور روغن را در بر می‌گیرد. در مدل‌های صنعتی سنگین معمولاً فولادی انتخاب می‌شود تا مقاومت در برابر فشار بالا تضمین گردد.

• اوریفیس (Orifice): بخش اصلی تنظیم جریان است. با تغییر سطح مقطع این مجرا، مقدار روغن عبوری کاهش یا افزایش پیدا می‌کند.

• پیچ یا دسته تنظیم (Adjusting Screw/Knob): اپراتور با چرخاندن آن می‌تواند سایز اوریفیس را تغییر دهد و دبی عبوری را تنظیم کند.

• مکانیزم جبران‌کننده فشار (در مدل‌های پیشرفته): این بخش باعث می‌شود حتی اگر فشار ورودی تغییر کند، دبی خروجی ثابت بماند.

• اورینگ‌ها و آب‌بندی‌ها: برای جلوگیری از نشتی در نقاط حساس و تضمین کارکرد دقیق شیر.

مکانیزم عملکرد فلوکنترل هیدرولیک

اصل کارکرد فلوکنترل بر پایه‌ی قانون پیوستگی جریان و افت فشار در اوریفیس است.

1. حالت عادی: روغن با دبی مشخص از اوریفیس عبور می‌کند. اگر سطح مقطع زیاد باشد، جریان آزادانه عبور می‌کند و سرعت عملگر بالا خواهد بود.

2. کاهش دبی: وقتی پیچ یا دسته تنظیم چرخانده می‌شود، سطح مقطع اوریفیس کوچک‌تر می‌شود. این محدودیت باعث کاهش دبی و در نتیجه کاهش سرعت حرکت جک یا موتور هیدرولیک می‌شود.

3. تأثیر فشار: در مدل‌های ساده، تغییر فشار ورودی روی دبی خروجی اثر می‌گذارد. اما در مدل‌های جبران‌کننده فشار (Pressure Compensated)، مکانیزم اضافی طراحی شده تا دبی خروجی ثابت باقی بماند، حتی اگر فشار ورودی تغییر کند.

4. کار در مسیر رفت یا برگشت: بسته به طراحی مدار، فلوکنترل می‌تواند در مسیر رفت (برای کاهش سرعت عملگر هنگام حرکت) یا مسیر برگشت (برای کنترل سرعت در برگشت روغن) استفاده شود.

به این ترتیب، فلوکنترل نقش کلیدی در هماهنگی سرعت عملگرها و بهینه‌سازی مصرف انرژی در مدار هیدرولیک دارد.

انواع فلوکنترل هیدرولیک

فلوکنترل‌ها در طراحی‌های مختلفی تولید می‌شوند تا متناسب با نوع مدار و نیاز سیستم بهترین عملکرد را داشته باشند.

بر اساس قابلیت تنظیم

• فلوکنترل ثابت: سطح مقطع اوریفیس ثابت است و دبی مشخصی را عبور می‌دهد. این مدل بیشتر در کاربردهای ساده یا به‌عنوان محدودکننده جریان استفاده می‌شود.

• فلوکنترل قابل تنظیم: دارای پیچ یا دسته تنظیم هستند و اپراتور می‌تواند به‌دلخواه دبی عبوری را کم یا زیاد کند. این مدل رایج‌ترین نوع در صنایع است.

بر اساس جبران فشار

• بدون جبران‌کننده فشار (Non-Compensated): دبی خروجی وابسته به فشار ورودی است، بنابراین در صورت تغییر بار، سرعت عملگر هم تغییر می‌کند.

• با جبران‌کننده فشار (Pressure Compensated): حتی اگر فشار ورودی تغییر کند، دبی خروجی ثابت می‌ماند. این مدل برای سیستم‌هایی که نیاز به دقت بالا دارند ایده‌آل است.

بر اساس جهت جریان

• یک‌طرفه (Throttle + Check Valve): دبی فقط در یک جهت کنترل می‌شود. در جهت دیگر، جریان آزادانه عبور می‌کند. این مدل برای کنترل سرعت در یک جهت و آزاد بودن حرکت در جهت مخالف کاربرد دارد.

• دوطرفه: امکان کنترل دبی در هر دو جهت عبور سیال را فراهم می‌کند.

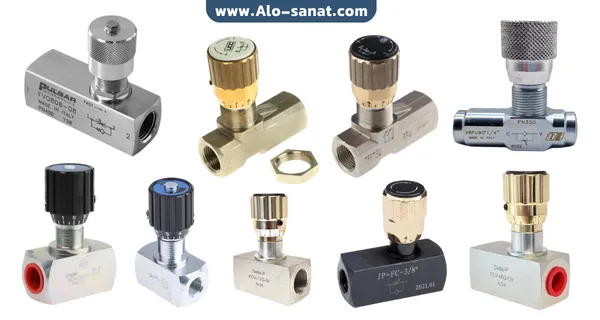

بر اساس نوع نصب

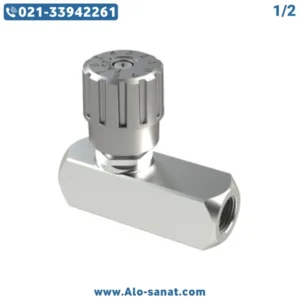

• خطی (Inline): به‌صورت مستقیم روی لوله نصب می‌شود.

• بلوک یا زیرشیری (Subplate Mounted): روی زیر شیری استاندارد قرار می‌گیرد و تعویض و سرویس آن سریع‌تر است.

• فلنجی: برای سیستم‌های پر دبی و فشار بالا استفاده می‌شود.

مزایا و محدودیت‌های فلوکنترل هیدرولیک

مزایا

• کنترل دقیق سرعت: امکان تنظیم حرکت عملگرها مطابق نیاز فرآیند.

• افزایش عمر تجهیزات: جلوگیری از ضربه‌های ناگهانی و حرکت‌های سریع که به اجزای مکانیکی آسیب می‌زنند.

• سادگی طراحی: نصب و استفاده آسان، حتی در سیستم‌های پیچیده.

• هزینه مناسب: نسبت به سایر روش‌های کنترل سرعت، اقتصادی‌تر است.

محدودیت‌ها

• افت فشار: محدود کردن جریان باعث ایجاد افت فشار و در نتیجه افزایش دمای روغن می‌شود.

• وابستگی به ویسکوزیته روغن: در مدل‌های ساده، تغییر دما و ویسکوزیته روی دبی خروجی تأثیر می‌گذارد.

• کنترل غیرخطی: در برخی مدل‌ها تغییرات کوچک در پیچ تنظیم می‌تواند تغییرات بزرگی در دبی ایجاد کند.

• نیاز به سرویس دوره‌ای: اوریفیس‌ها ممکن است بر اثر ذرات یا آلودگی روغن دچار گرفتگی شوند.

کاربردهای فلوکنترل هیدرولیک در صنایع

فلوکنترل‌ها تقریباً در تمام سیستم‌های هیدرولیکی حضور دارند، چون کنترل سرعت عملگرها بدون آن‌ها امکان‌پذیر نیست.

ماشین‌آلات راه‌سازی و معدنی

• در بیل مکانیکی، لودر و بولدوزر برای تنظیم سرعت جک‌های بازو و باکت استفاده می‌شود.

• مانع از حرکات ناگهانی و ضربه‌ای جک‌ها هنگام باربرداری می‌شود.

تجهیزات کشاورزی

• در تراکتورها و کمباین‌ها برای کنترل سرعت باز و بسته شدن ادوات کشاورزی.

• بهینه‌سازی مصرف انرژی و جلوگیری از فشار ناگهانی به پمپ هیدرولیک.

صنایع تولیدی و پرس‌های هیدرولیک

• در دستگاه‌های پرس فلز و ماشین‌های تزریق پلاستیک برای کنترل دقیق سرعت کورس سیلندر.

• کمک به کیفیت بالاتر محصولات و جلوگیری از خرابی قالب‌ها.

خطوط تولید و اتوماسیون

• در سیستم‌های رباتیک و خطوط مونتاژ برای هماهنگ‌سازی حرکات عملگرهای مختلف.

• امکان تنظیم هم‌زمان سرعت چندین عملگر برای کارکرد نرم و ایمن خط تولید.

صنایع نفت، گاز و پتروشیمی

• در سیستم‌های شیرآلات هیدرولیکی برای کنترل تدریجی جریان و جلوگیری از ضربه قوچ.

• در محیط‌های حساس معمولاً از مدل‌های جبران‌کننده فشار استفاده می‌شود.

مشخصات فنی و استانداردهای فلوکنترل هیدرولیک

محدوده دبی کاری

• از ۵ لیتر بر دقیقه در سیستم‌های کوچک و سبک شروع می‌شود.

• در ماشین‌آلات صنعتی سنگین می‌تواند تا ۳۰۰ لیتر بر دقیقه یا بیشتر هم برسد.

محدوده فشار کاری

• مدل‌های استاندارد معمولاً تا ۲۱۰ بار طراحی می‌شوند.

• برای کاربردهای سنگین‌تر فشار کاری تا ۳۵۰ بار یا بیشتر هم وجود دارد.

نوع اتصال

• رزوه‌ای (Threaded): مناسب سیستم‌های سبک و ساده.

• بلوک یا زیرشیری (Subplate Mounted): برای مدارهای صنعتی با استاندارد CETOP/ISO.

• فلنجی (Flanged): مخصوص مدارهای پر دبی و پر فشار.

استانداردها

• DIN و ISO: مشخص‌کننده ابعاد و طراحی شیر.

• CETOP: برای نصب و تعویض سریع روی زیرشیری‌ها.

• ANSI/API: بیشتر در صنایع نفت و گاز.

نکات مهم در انتخاب فلوکنترل هیدرولیک

انتخاب فلوکنترل مناسب مستقیماً روی عملکرد و طول عمر سیستم اثر می‌گذارد. چند عامل کلیدی که باید در نظر گرفت:

ظرفیت دبی

• فلوکنترل باید متناسب با حداکثر دبی پمپ انتخاب شود.

• اگر ظرفیت کمتر باشد، باعث افت فشار و افزایش حرارت سیستم خواهد شد.

فشار کاری

• فشار نامی شیر باید مساوی یا بالاتر از فشار سیستم باشد.

• برای سیستم‌های صنعتی معمولاً فشار ۲۱۰ تا ۳۵۰ بار مورد نیاز است.

نوع مدار

• در مدارهای ساده می‌توان از مدل‌های غیرجبران‌دار استفاده کرد.

• در مدارهای دقیق یا سیستم‌های حساس (مثل رباتیک یا پرس‌ها) بهتر است از مدل‌های جبران‌کننده فشار استفاده شود.

شرایط محیطی و سیال

• کیفیت روغن و فیلتر اهمیت زیادی دارد، زیرا آلودگی به سرعت اوریفیس‌ها را مسدود می‌کند.

• در محیط‌های صنعتی سنگین، فلوکنترل با بدنه فولادی و آب‌بندی مقاوم انتخاب بهتری است.

برند و کیفیت ساخت

• برندهای معتبر دقت بالاتری در تنظیم دبی ارائه می‌دهند.

• دسترسی به قطعات یدکی و خدمات پس از فروش هم اهمیت زیادی دارد.

نگهداری و عیب‌یابی فلوکنترل هیدرولیک

حتی بهترین فلوکنترل‌ها هم بدون سرویس منظم دچار مشکل می‌شوند.

نگهداری دوره‌ای

• تمیز نگه داشتن روغن با استفاده از فیلتر استاندارد.

• تست دوره‌ای عملکرد با مانومتر برای بررسی سرعت عملگرها.

• روان بودن پیچ یا دسته تنظیم و جلوگیری از خوردگی.

عیب‌های رایج

1. کاهش ناگهانی سرعت عملگر: معمولاً به دلیل گرفتگی اوریفیس توسط ذرات آلودگی.

2. نشتی خارجی: ناشی از خرابی اورینگ‌ها یا ترک بدنه.

3. دقت پایین در تنظیم دبی: می‌تواند به دلیل فرسودگی قطعات داخلی یا تغییر ویسکوزیته روغن باشد.

4. گیر کردن دسته یا پیچ تنظیم: در اثر زنگ‌زدگی یا آلودگی روغن.

راهکارهای رفع مشکل

• شست‌وشوی داخلی و رفع آلودگی‌ها.

• تعویض کیت آب‌بندی یا اورینگ‌ها.

• تنظیم مجدد پیچ تنظیم یا تعویض قطعات فرسوده.

برندها و تولیدکنندگان معتبر فلوکنترل هیدرولیک

وقتی صحبت از فلوکنترل می‌شود، انتخاب برند و کیفیت ساخت اهمیت بالایی دارد. این قطعه وظیفه دارد سرعت عملگرها را تنظیم کند، پس اگر دقت کافی نداشته باشد یا دبی را ناپایدار عبور دهد، کل سیستم از تعادل خارج می‌شود.

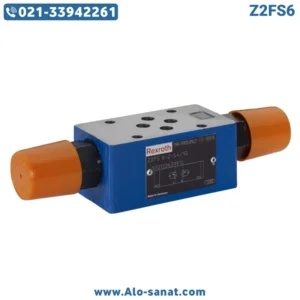

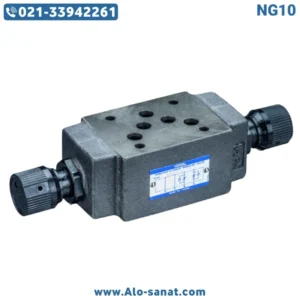

برندهای مطرح جهانی مثل Rexroth Bosch (آلمان)، Parker (آمریکا)، Yuken (ژاپن) و Atos (ایتالیا) به خاطر دقت بالای ماشین‌کاری و استفاده از مکانیزم جبران‌کننده فشار در مدل‌های حرفه‌ای شناخته می‌شوند. به‌عنوان مثال، Rexroth در خطوط تولید خودروسازی به‌کار می‌رود چون می‌تواند دبی ثابت و پایدار ارائه دهد، حتی وقتی بار تغییر می‌کند.

در ایران، بیشتر فلوکنترل‌ها به‌صورت وارداتی یا تولید نیمه‌صنعتی عرضه می‌شوند. تفاوت اصلی در این است که محصولات برندهای معتبر معمولاً طول عمر بالاتر و آب‌بندی دقیق‌تری دارند، درحالی‌که مدل‌های ارزان‌تر ممکن است بعد از مدت کوتاهی نشتی یا افت دقت پیدا کنند. بنابراین در پروژه‌های حساس، پرداخت هزینه بالاتر برای برند معتبر درواقع نوعی سرمایه‌گذاری برای جلوگیری از توقف خط تولید است.
