سیستم هیدرولیک چیست و چگونه کار می‌کند؟
سیستم هیدرولیک یک سامانه‌ی انتقال و کنترل نیرو است که بر اساس قانون پاسکال عمل می‌کند. این قانون می‌گوید: “هرگاه فشار بر یک سیال محبوس وارد شود، این فشار به‌طور یکنواخت در تمام جهات منتقل می‌شود.” به زبان ساده، در سیستم هیدرولیک فشار ایجادشده توسط پمپ روی روغن، بدون افت محسوس در سراسر مدار پخش می‌شود و این فشار می‌تواند قطعات مکانیکی سنگین را به‌راحتی به حرکت درآورد.
اصول عملکرد سیستم هیدرولیک
تولید نیرو: پمپ هیدرولیک با ایجاد فشار در روغن، انرژی مکانیکی موتور را به انرژی هیدرولیکی تبدیل می‌کند.
انتقال نیرو: روغن تحت فشار از طریق شیلنگ‌ها و لوله‌ها به اجزای مختلف مدار هدایت می‌شود.
کنترل جریان و فشار: شیرهای هیدرولیک وظیفه کنترل مسیر، فشار و دبی سیال را بر عهده دارند.
عمل مکانیکی: نیروی هیدرولیکی در سیلندر یا موتور هیدرولیک دوباره به انرژی مکانیکی تبدیل می‌شود و موجب حرکت خطی یا دورانی می‌گردد.
اجزای اصلی یک مدار هیدرولیک
پمپ هیدرولیک: تولیدکننده جریان سیال تحت فشار.
مخزن روغن: نگهداری و خنک‌کاری روغن هیدرولیک.
شیرهای کنترلی: مدیریت فشار، جهت و دبی.
سیلندرها و موتورها: تبدیل انرژی هیدرولیک به حرکت مکانیکی.
شیلنگ‌ها و اتصالات: مسیر انتقال سیال.
فیلترها: جلوگیری از ورود ذرات و آلودگی به مدار.
به‌طور خلاصه، سیستم هیدرولیک پلی است میان انرژی مکانیکی و حرکتی قدرتمند، نرم و دقیق؛ سیستمی که در بسیاری از صنایع جایگزین‌ناپذیر است.

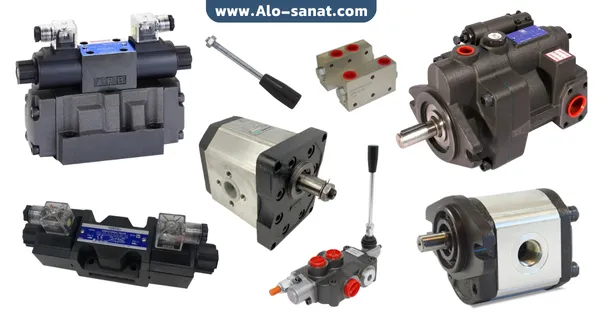

انواع تجهیزات هیدرولیک و معرفی اجزا
سیستم‌های هیدرولیک از مجموعه‌ای از اجزا تشکیل می‌شوند که هر کدام وظیفه خاصی بر عهده دارند. هماهنگی این اجزا باعث می‌شود مدار هیدرولیک بتواند نیروی زیاد را با کنترل دقیق منتقل کند.
۱. پمپ‌های هیدرولیک
وظیفه اصلی پمپ، ایجاد جریان سیال تحت فشار است. انواع رایج:
پمپ دنده‌ای (Gear Pump): ساده و اقتصادی، مناسب فشارهای متوسط.
پمپ پره‌ای (Vane Pump): عملکرد نرم‌تر و سر و صدای کمتر.
پمپ پیستونی (Piston Pump): توان و فشار بسیار بالا، مناسب ماشین‌آلات سنگین.
۲. شیرهای هیدرولیک
ابزار کنترل مدار که شامل:
شیر کنترل فشار: حفاظت مدار در برابر افزایش فشار.
شیر کنترل جریان: تنظیم سرعت حرکت عملگرها.
شیر کنترل جهت: تعیین مسیر حرکت سیال و جهت حرکت سیلندر یا موتور.
۳. سیلندرهای هیدرولیک
مبدل انرژی هیدرولیک به حرکت خطی.
انواع: یک‌طرفه (حرکت در یک جهت) و دوطرفه (حرکت در دو جهت).
کاربرد: پرس‌ها، بالابرها، ماشین‌آلات عمرانی.
۴. موتورهای هیدرولیک
تبدیل انرژی هیدرولیک به حرکت دورانی.
مشابه موتورهای مکانیکی اما با ورودی روغن تحت فشار.
کاربرد در جرثقیل‌ها، ماشین‌آلات کشاورزی و صنعتی.
۵. فیلترها و مخازن روغن
فیلتر: جلوگیری از ورود آلودگی و ذرات به مدار.
مخزن: ذخیره روغن، خنک‌کاری و ته‌نشینی ذرات معلق.
این تجهیزات در کنار هم اساس یک مدار هیدرولیک کامل را تشکیل می‌دهند و انتخاب درست آن‌ها تضمین‌کننده بازدهی، ایمنی و طول عمر سیستم خواهد بود.
شیلنگ‌ها و اتصالات هیدرولیک
شیلنگ‌ها و اتصالات، رگ‌های حیاتی سیستم هیدرولیک هستند که وظیفه انتقال سیال تحت فشار از پمپ به عملگرها و سایر اجزا را بر عهده دارند. انتخاب درست این قطعات، هم ایمنی مدار را تضمین می‌کند و هم از افت فشار و نشتی جلوگیری می‌کند.
انواع شیلنگ هیدرولیک
شیلنگ فشار پایین: برای برگشت روغن به مخزن یا مدارهایی با فشار کم.
شیلنگ فشار متوسط: پرکاربردترین نوع در ماشین‌آلات صنعتی و عمرانی.
شیلنگ فشار قوی: ساخته‌شده با لایه‌های فولادی بافته‌شده یا سیم‌پیچی‌شده، مناسب برای فشارهای بالا (تا صدها بار).
جنس و ساختار شیلنگ‌ها
لایه داخلی: از لاستیک مصنوعی مقاوم در برابر روغن ساخته می‌شود.
لایه میانی: تقویت‌شده با سیم فولادی یا الیاف برای تحمل فشار.
لایه خارجی: مقاوم در برابر سایش، حرارت و شرایط محیطی.
اتصالات و کوپلینگ‌ها
کوپلینگ سریع (Quick Coupling): برای اتصال و جداسازی آسان شیلنگ‌ها بدون نیاز به ابزار.
اتصالات رزوه‌ای و فلنجی: برای مدارهای دائمی و فشار بالا.
بست‌ها و گلویی‌ها: جهت محکم‌کردن شیلنگ‌ها در محل اتصال.
نکات انتخاب شیلنگ و اتصالات
باید با فشار کاری سیستم سازگار باشند.
مقاومت در برابر دمای کاری و نوع روغن ضروری است.
کیفیت اتصالات اهمیت زیادی دارد، زیرا کوچک‌ترین نشتی می‌تواند کل سیستم را مختل کند.
به‌طور کلی، شیلنگ‌ها و اتصالات همان مسیری هستند که خون سیستم هیدرولیک، یعنی روغن، از طریق آن‌ها حرکت می‌کند؛ پس انتخاب درست آن‌ها حیاتی است.
روغن هیدرولیک و اهمیت آن در سیستم
روغن هیدرولیک قلب تپنده‌ی مدار هیدرولیک است؛ همان سیالی که وظیفه‌ی انتقال نیرو، روانکاری قطعات و حتی خنک‌کاری را بر عهده دارد. بدون روغن مناسب، هیچ سیستم هیدرولیکی نمی‌تواند کارکرد ایمن و پایداری داشته باشد.
وظایف اصلی روغن هیدرولیک
انتقال نیرو: طبق قانون پاسکال فشار را در کل سیستم منتقل می‌کند.
روانکاری: کاهش اصطکاک و سایش قطعاتی مثل پمپ‌ها، شیرها و سیلندرها.
خنک‌کاری: جذب و دفع حرارت ایجادشده در مدار.
آب‌بندی: ایجاد لایه‌ای بین اجزا برای جلوگیری از نشتی داخلی.
محافظت در برابر خوردگی: جلوگیری از زنگ‌زدگی قطعات فلزی.
انواع روغن هیدرولیک
معدنی (Mineral Oil): رایج‌ترین نوع، ساخته‌شده از مشتقات نفتی.
سنتتیک (Synthetic): دارای پایداری حرارتی و مقاومت بهتر در شرایط سخت.
زیست‌تخریب‌پذیر (Bio-based): دوستدار محیط زیست، مناسب برای صنایع کشاورزی و محیط‌های حساس.
شاخص‌های کیفی روغن هیدرولیک
ویسکوزیته: هرچه پایدارتر باشد، عملکرد سیستم در دماهای مختلف بهتر است.
مقاومت حرارتی: تحمل دماهای بالا بدون تغییر ماهیت.
خاصیت ضد سایش (Anti-Wear): افزایش عمر اجزای متحرک.
مقاومت در برابر کف‌کردن و اکسیداسیون: برای جلوگیری از خرابی و کاهش راندمان.
استفاده از روغن با کیفیت و تعویض به‌موقع آن، تأثیر مستقیمی بر عمر مفید تجهیزات هیدرولیک دارد و می‌تواند هزینه‌های تعمیر و توقف سیستم را به شدت کاهش دهد.
کاربرد تجهیزات هیدرولیک در صنایع مختلف
سیستم‌های هیدرولیک به دلیل قدرت بالا، کنترل دقیق و قابلیت اطمینان، در طیف گسترده‌ای از صنایع استفاده می‌شوند. از ماشین‌آلات سنگین تا صنایع ظریف، رد پای تجهیزات هیدرولیک دیده می‌شود.
ماشین‌آلات ساختمانی و عمرانی
بیل مکانیکی، لودر، گریدر و جرثقیل‌ها.
سیستم‌های بالابر و آسانسورهای هیدرولیکی.
قدرت بالا در کنار کنترل نرم حرکت بازوها.
صنایع فولاد و معدن
دستگاه‌های پرس سنگین برای شکل‌دهی فلزات.
تجهیزات حفاری و استخراج معدن.
سیستم‌های انتقال و جابه‌جایی بارهای سنگین.
صنایع نفت، گاز و پتروشیمی
شیرهای کنترلی و سیستم‌های فشار قوی.
دکل‌های حفاری نفتی با عملگرهای هیدرولیکی.
پمپ‌ها و کمپرسورهای مورد استفاده در فرآیندهای پالایشگاهی.
خطوط تولید صنعتی
پرس‌های تزریق پلاستیک و ماشین‌آلات قالب‌گیری.
تجهیزات نورد فلزات و ماشین‌کاری دقیق.
سیستم‌های بسته‌بندی با دقت بالا.
حمل‌ونقل و هوافضا
سیستم ترمز هواپیماها و خودروهای سنگین.
فرمان هیدرولیک در خودروها و ماشین‌آلات کشاورزی.
جک‌ها و عملگرهای هیدرولیکی در صنایع هوافضا.
صنایع دریایی و بندری
جرثقیل‌های اسکله‌ای و تجهیزات بارگیری.
سیستم‌های کنترل کشتی‌ها و زیردریایی‌ها.
به طور کلی، هیدرولیک به دلیل توانایی تولید نیروی عظیم در ابعاد کوچک، انتخاب اول بسیاری از صنایع سنگین و دقیق است.
مزایا و محدودیت‌های سیستم‌های هیدرولیک
سیستم‌های هیدرولیک به دلیل قابلیت تولید نیروی عظیم و کنترل دقیق، ستون اصلی بسیاری از صنایع شده‌اند. با این حال، این فناوری هم مانند هر سیستم دیگری نقاط قوت و ضعف خود را دارد.
مزایا
قدرت بالا در ابعاد کوچک: امکان ایجاد نیروهای چند تنی با تجهیزاتی نسبتاً فشرده.
کنترل نرم و دقیق: حرکت سیلندرها و موتورها بدون ضربه و با دقت بالا انجام می‌شود.
انعطاف‌پذیری طراحی: قابل استفاده در ماشین‌آلات سبک تا تجهیزات فوق‌سنگین.
ایمنی و قابلیت اطمینان: با نگهداری مناسب، سیستم‌های هیدرولیک عمر طولانی و عملکردی پایدار دارند.
تغییر سریع جهت و سرعت: با تغییر مسیر یا دبی سیال می‌توان حرکت عملگرها را به‌سرعت کنترل کرد.
محدودیت‌ها
نشتی روغن: یکی از رایج‌ترین مشکلات که علاوه بر کاهش راندمان، آلودگی محیطی هم ایجاد می‌کند.
حساسیت به آلودگی: وجود ذرات کوچک می‌تواند باعث خرابی پمپ‌ها و شیرها شود.
هزینه نگهداری: نیازمند تعویض منظم روغن و فیلتر، و سرویس دوره‌ای اجزا.
وابستگی به دما: تغییرات شدید دما می‌تواند ویسکوزیته روغن را تغییر دهد و راندمان سیستم را کاهش دهد.
خطرات زیست‌محیطی: در صورت نشت، روغن‌های معدنی می‌توانند محیط زیست را آلوده کنند.
با وجود این محدودیت‌ها، مزایای هیدرولیک به‌قدری پررنگ است که همچنان در بسیاری از صنایع جایگزین‌ناپذیر باقی مانده و توسعه آن به سمت فناوری‌های مدرن‌تر ادامه دارد.
نصب و نگهداری تجهیزات هیدرولیک
برای اینکه سیستم‌های هیدرولیک بتوانند با حداکثر بازده و ایمنی کار کنند، رعایت اصول نصب و نگهداری بسیار حیاتی است. کوچک‌ترین خطا در لوله‌کشی یا غفلت در سرویس دوره‌ای می‌تواند منجر به نشتی، افت فشار یا خرابی کامل مدار شود.
اصول نصب صحیح
چیدمان درست اجزا: پمپ، مخزن و شیرها باید طوری نصب شوند که دسترسی آسان برای سرویس فراهم باشد.
لوله‌کشی استاندارد: استفاده از شیلنگ‌ها و اتصالات مقاوم به فشار و دما، با حداقل خم و انحنا.
هوابندی دقیق: جلوگیری از ورود هوا به مدار، چون وجود هوا باعث ضربه و کاهش راندمان می‌شود.
تست اولیه: پس از نصب باید تست فشار و نشتی انجام شود تا از سلامت مدار اطمینان حاصل گردد.
نکات نگهداری
بازرسی منظم روغن: کنترل سطح، رنگ و بوی روغن برای تشخیص آلودگی یا اکسیداسیون.
تعویض دوره‌ای فیلترها: جلوگیری از ورود ذرات به مدار و افزایش عمر پمپ‌ها و شیرها.
کنترل دما: بررسی عملکرد خنک‌کننده‌ها یا رادیاتورهای روغن برای جلوگیری از داغ شدن مدار.
سفتی اتصالات: اطمینان از عدم وجود نشتی در شیلنگ‌ها و بست‌ها.
سرویس دوره‌ای
سرویس هر ۵۰۰ تا ۱۰۰۰ ساعت کارکرد بسته به نوع ماشین‌آلات توصیه می‌شود.
کالیبراسیون و تنظیم فشار شیرهای کنترلی برای حفظ دقت عملکرد.
بازبینی سیلندرها و جک‌ها جهت بررسی آب‌بندی و جلوگیری از افت فشار داخلی.
با رعایت این اصول، سیستم هیدرولیک می‌تواند سال‌ها بدون مشکل کار کند و هزینه‌های تعمیرات سنگین و توقف خطوط تولید به حداقل برسد.
مشکلات رایج و راهکارهای رفع آن‌ها در سیستم‌های هیدرولیک
با وجود قدرت و دقت بالای سیستم‌های هیدرولیک، این تجهیزات هم ممکن است در طول زمان دچار مشکلاتی شوند. آشنایی با ایرادهای رایج و راه‌حل آن‌ها کمک می‌کند تا از توقف ناگهانی سیستم و هزینه‌های اضافی تعمیرات جلوگیری شود.
۱. نشتی روغن
علت: خرابی اورینگ‌ها و آب‌بندها، ترک در شیلنگ‌ها یا اتصالات شل.
راهکار: تعویض اورینگ‌ها و پکینگ‌ها، محکم‌کردن اتصالات و استفاده از شیلنگ‌های مقاوم استاندارد.
۲. افت فشار در مدار
علت: ساییدگی پمپ، گرفتگی فیلترها یا نشتی داخلی سیلندرها.
راهکار: تعویض پمپ فرسوده، تمیز یا تعویض فیلتر و سرویس سیلندرها.
۳. خرابی پمپ هیدرولیک
علت: کارکرد خشک، وجود ذرات در روغن، یا روغن با ویسکوزیته نامناسب.
راهکار: تعویض روغن با کیفیت مناسب، استفاده از فیلترهای سالم و پرکردن مدار قبل از راه‌اندازی.
۴. آلودگی روغن
علت: ورود گردوغبار، رطوبت یا ذرات فلزی به مدار.
راهکار: تعویض روغن آلوده، نصب فیلتر قوی‌تر و بازبینی منظم مخزن و خطوط.
۵. افزایش بیش از حد دمای روغن
علت: بار اضافی روی مدار، تهویه نامناسب یا ویسکوزیته پایین روغن.
راهکار: کاهش بار کاری، بررسی خنک‌کننده‌ها و استفاده از روغن مقاوم به دما.
۶. لرزش یا صدای غیرعادی سیستم
علت: وجود هوا در مدار، پمپ معیوب یا نصب ناصحیح اتصالات.
راهکار: هواگیری کامل مدار، سرویس پمپ و بررسی مجدد لوله‌کشی.
با نگهداری اصولی و عیب‌یابی سریع، می‌توان عمر تجهیزات هیدرولیک را افزایش داد و از خواب تولید در صنایع جلوگیری کرد.
آینده تجهیزات هیدرولیک در صنعت مدرن
سیستم‌های هیدرولیک سال‌هاست که به‌عنوان یکی از اصلی‌ترین روش‌های انتقال توان در صنایع شناخته می‌شوند. اما با ورود فناوری‌های نوین، این حوزه هم دستخوش تغییر و پیشرفت شده و آینده آن در مسیر هوشمندسازی، پایداری زیست‌محیطی و افزایش راندمان قرار دارد.
حرکت به سمت سیستم‌های الکتروهیدرولیک
ترکیب موتورهای الکتریکی و کنترلرهای دیجیتال با مدارهای هیدرولیکی.
بهبود دقت در کنترل فشار و سرعت.
کاهش مصرف انرژی و افزایش بازدهی سیستم.
استفاده از روغن‌های سبز و دوستدار محیط زیست
جایگزینی روغن‌های معدنی با روغن‌های زیست‌تخریب‌پذیر (Bio-based).
کاهش اثرات مخرب زیست‌محیطی در صورت نشتی.
مورد توجه ویژه در صنایع کشاورزی، دریایی و تجهیزات عمرانی.
هوشمندسازی و اتصال به IoT
تجهیز شیرها و پمپ‌ها به سنسورهای فشار، دما و لرزش.
مانیتورینگ لحظه‌ای وضعیت سیستم.
پیش‌بینی خرابی (Predictive Maintenance) با تحلیل داده‌ها قبل از وقوع مشکل.
بهبود طراحی و راندمان
استفاده از مواد سبک‌تر و مقاوم‌تر در ساخت سیلندرها و پمپ‌ها.
طراحی بهینه برای کاهش نشتی و اتلاف انرژی.
تولید تجهیزات با ابعاد کوچک‌تر و توان بیشتر.
جمع‌بندی
تجهیزات هیدرولیک در آینده نه‌تنها به‌عنوان یک سیستم مکانیکی قدرتمند، بلکه به‌عنوان بخشی از شبکه‌های هوشمند صنعتی حضور خواهند داشت. ترکیب فناوری دیجیتال، انرژی پاک و طراحی‌های نوین، این تجهیزات را بیش از پیش کارآمد و پایدار خواهد کرد.
پرسش و پاسخ درباره تجهیزات هیدرولیک (FAQ)
سیستم هیدرولیک چه تفاوتی با سیستم پنوماتیک دارد؟
سیستم هیدرولیک از روغن تحت فشار برای انتقال نیرو استفاده می‌کند، در حالی که سیستم پنوماتیک با هوای فشرده کار می‌کند. هیدرولیک قدرت بیشتری تولید می‌کند اما پنوماتیک سبک‌تر و سریع‌تر است.
چرا روغن هیدرولیک اهمیت زیادی دارد؟
روغن علاوه بر انتقال نیرو، وظیفه روانکاری، خنک‌کاری و آب‌بندی اجزای مدار را دارد. کیفیت پایین یا آلودگی روغن می‌تواند کل سیستم را از کار بیندازد.
مهم‌ترین اجزای یک سیستم هیدرولیک کدام‌اند؟
پمپ هیدرولیک، سیلندر یا موتور هیدرولیک، شیرهای کنترلی، مخزن، فیلتر و شیلنگ‌ها از اجزای اصلی مدار هیدرولیک هستند.
رایج‌ترین مشکل در تجهیزات هیدرولیک چیست؟
نشتی روغن و افت فشار از متداول‌ترین مشکلات است که اغلب به دلیل فرسودگی آب‌بندها، اتصالات شل یا آلودگی مدار رخ می‌دهد.
آیا سیستم‌های هیدرولیک آینده‌ای در صنایع مدرن دارند؟
بله، با ترکیب فناوری‌های دیجیتال و IoT، سیستم‌های هیدرولیک هوشمندتر، کارآمدتر و سازگارتر با محیط زیست خواهند شد.
