مقدمه و آشنایی با شیر پروانهای ویفر
شیر پروانهای ویفر یکی از انواع شیرهای صنعتی است که بهطور گسترده در سیستمهای لولهکشی استفاده میشود. این شیر به دلیل طراحی خاص و کاربردهای متعدد خود، توانسته جایگاه مهمی در صنعتهای مختلف پیدا کند. مدل ویفر بهطور خاص، در لولهکشیهایی که نیاز به اتصال میان دو فلنج دارند، کاربرد زیادی دارد و نصب آن در این سیستمها نسبت به سایر شیرها، سرعت و سهولت بیشتری دارد.
نصب صحیح این شیر میتواند بر عملکرد بهینه سیستم لولهکشی تاثیر زیادی بگذارد و در عین حال از بروز مشکلاتی مانند نشت یا خرابی شیر جلوگیری کند. در این مقاله قصد داریم بهطور کامل مراحل نصب شیر پروانهای ویفر را توضیح دهیم و نکات کلیدی که باید در نصب این شیر رعایت شوند را بررسی کنیم. از بررسی ابتدایی لولهها و فلنجها گرفته تا نحوه بستن پیچها و جلوگیری از اشتباهات رایج در هنگام نصب، همهچیز را توضیح خواهیم داد.
چرا شیر پروانهای ویفر؟
شیرهای پروانهای به دلیل عملکرد ساده و کارایی بالا در سیستمهای لولهکشی صنعتی و خانگی کاربرد زیادی دارند. در مدل ویفر، طراحی شیر به گونهای است که بهراحتی بین دو فلنج قرار میگیرد و نیازی به استفاده از اتصالات پیچیده ندارد. این ویژگی باعث میشود که نصب آن سریعتر و راحتتر از انواع دیگر شیرها باشد.
آمادهسازی برای نصب شیر پروانهای ویفر
برای نصب شیر پروانهای ویفر بهطور صحیح و بدون مشکل، مرحله آمادهسازی اهمیت ویژهای دارد. اگر این مرحله به درستی انجام نشود، ممکن است در مراحل بعدی مشکلاتی مانند نشت، آسیب به شیر یا سیستم لولهکشی و کاهش عمر مفید تجهیزات به وجود بیاید. در این بخش، به بررسی نکات اساسی برای آمادهسازی لولهها، فلنجها و شیر پروانهای خواهیم پرداخت.
۱. بررسی وضعیت لولهها و فلنجها
قبل از شروع نصب شیر پروانهای، اولین و مهمترین قدم این است که اطمینان حاصل کنید که لولهها و فلنجها به درستی و دقیق در کنار یکدیگر قرار دارند. لولهها باید کاملاً همراستا و بدون انحراف باشند تا هنگام نصب شیر پروانهای، هیچگونه مشکلی در اتصال به وجود نیاید. در صورتی که لولهها بهدرستی همراستا نباشند، ممکن است اتصال شیر به لولهها به درستی صورت نگیرد و فشار بیشازحد بر شیر وارد شود که در این صورت ممکن است به لاینر شیر آسیب برسد یا عملکرد شیر مختل شود.
بهعلاوه، باید اطمینان حاصل کنید که فلنجها به درستی و بدون تغییر شکل در محل خود قرار گرفتهاند. هرگونه انحراف یا عدم همراستایی بین فلنجها میتواند باعث نشت یا خرابی شیر شود. در صورتی که برای نصب شیر پروانهای از فلنجهای استاندارد استفاده میکنید، باید از دقت دقیق نصب فلنجها و همراستایی آنها اطمینان حاصل کنید.
۲. اهمیت فاصله بین فلنجها
فاصله بین دو فلنج یکی از نکات اساسی در نصب شیر پروانهای است. اگر فاصله بین فلنجها بهاندازه کافی باز نباشد، نصب شیر ممکن است با مشکل روبهرو شود. این موضوع اهمیت زیادی دارد چرا که وقتی فاصله بین فلنجها کم باشد، شما مجبور خواهید بود که برای نصب شیر، از فشار زیادی استفاده کنید. این فشار میتواند باعث جابجایی لاینر شیر یا آسیب به قطعات داخلی آن شود. به همین دلیل، همیشه باید فاصله میان فلنجها طوری تنظیم شود که بتوانید شیر را بدون اعمال فشار زیاد جاگذاری کنید.
اگر فاصله بین فلنجها مناسب نبود، میتوانید از ابزارهایی مانند پخشکنها استفاده کنید. این ابزارها برای گشاد کردن فاصله فلنجها طراحی شدهاند و میتوانند به شما کمک کنند تا نصب شیر را بهراحتی و بدون فشار اضافی انجام دهید. این مرحله، خصوصاً زمانی که شیر پروانهای دارای لاینر است، بسیار حائز اهمیت است.
۳. بررسی وضعیت شیر پروانهای
پس از بررسی وضعیت لولهها و فلنجها، نوبت به شیر پروانهای میرسد. قبل از اینکه شیر را در محل خود نصب کنید، باید آن را از نظر فنی بررسی کنید. ابتدا مطمئن شوید که دیسک شیر کمی باز است. این موضوع به دلیل اهمیت صحیح قرار گرفتن دیسک در سیستم و جلوگیری از آسیب دیدن لبهها مهم است. باید مراقب باشید که دیسک از بدنه شیر بیرون نزند، چرا که این موضوع ممکن است در هنگام نصب به لبههای دیسک آسیب وارد کند.
همچنین، شیر باید از لحاظ فنی بررسی شود تا مطمئن شوید هیچگونه عیب و ایرادی در آن وجود ندارد. بهعنوانمثال، اگر شیر دارای لاینر PTFE است، باید مطمئن شوید که لاینر در محل خود به درستی قرار گرفته و هیچگونه نقصی در آن دیده نمیشود. در صورتی که شیر از نوع روکش PTFE باشد، باید دقت کنید که سطح فلنج روی روکش قرار گیرد.
۴. استفاده از واشر و گریس مناسب
در هنگام نصب شیر پروانهای، هیچگاه نباید از واشرهای اضافی استفاده کنید، زیرا این موضوع میتواند باعث ایجاد مشکلات در نصب شیر شود. واشرهای اضافی میتوانند فشار غیرضروری بر شیر وارد کنند و مانع از اتصال صحیح شیر به فلنجها شوند. همچنین، استفاده از گریس برای قسمتهای غیر از پیچهای فلنجها توصیه نمیشود. شیر پروانهای باید بهطور دقیق و مطابق دستورالعمل نصب، در محل خود قرار گیرد و تنها از پیچهای فلنج برای اتصال استفاده شود.
خرید شیر پروانه ای با بهترین قیمت از الوصنعت
نصب شیر پروانهای ویفر
پس از آمادهسازی مناسب لولهها و فلنجها و بررسی دقیق شیر پروانهای، حالا نوبت به نصب دقیق و صحیح شیر پروانهای ویفر میرسد. این مرحله نیازمند دقت بالا است، زیرا هر گونه اشتباه میتواند به مشکلات جدی در عملکرد سیستم لولهکشی منجر شود. در این بخش، تمام مراحل نصب شیر پروانهای ویفر بهطور گامبهگام و با جزئیات کامل بیان خواهد شد.

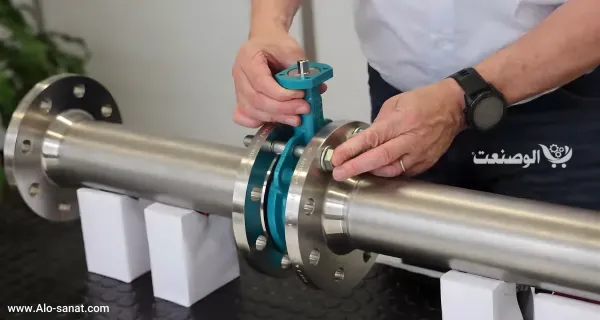

1. قرار دادن شیر بین فلنجها
اولین گام در نصب شیر پروانهای ویفر این است که شیر را بین دو فلنج قرار دهید. برای این کار ابتدا پیچهای بالایی را بهطور موقت سفت کنید تا بدنه شیر بهطور دقیق در مرکز لوله قرار گیرد. این عمل کمک میکند تا شیر بهدرستی در موقعیت خود قرار بگیرد و هیچگونه انحراف یا مشکلی در هنگام نصب به وجود نیاید.
استفاده از پیچهای بالایی به شما این امکان را میدهد که شیر را بهطور مؤثر در موقعیت مناسب قرار دهید بدون آنکه نیازی به جابجایی زیاد داشته باشید. در شیرهای پروانهای ویفر، معمولاً بدنه شیر دارای گوشهای مرکزگیری است که کمک میکند تا شیر بهطور دقیق در وسط لوله قرار گیرد. این ویژگی باعث میشود که نیازی به دقت زیاد در وسطچینی و تنظیمات پیچیده نداشته باشید.
2. استفاده از پیچهای پایینی برای ثابت کردن شیر
پس از قرار دادن شیر بین فلنجها و سفت کردن پیچهای بالایی بهطور موقت، نوبت به استفاده از پیچهای پایینی میرسد. پیچهای پایینی شیر را در محل خود قرار دهید و ابتدا آنها را فقط با دست سفت کنید. این مرحله به شما کمک میکند تا شیر در محل خود ثابت شود و از حرکت آن در هنگام بستن پیچها جلوگیری شود.
سپس، پیچها را بهطور کامل سفت کنید، اما توجه داشته باشید که در این مرحله از استفاده از آچار پرقدرت پرهیز کنید. سفت کردن زیاد پیچها میتواند باعث آسیب به بدنه شیر یا فلنجها شود. ابتدا پیچها را با دست سفت کرده و سپس با استفاده از آچار، آنها را به گشتاور مورد نظر برسید.
3. بستن پیچها به صورت ضربدری
پس از ثابت کردن شیر، نوبت به بستن پیچها بهطور یکنواخت میرسد. برای این کار، بهتر است پیچها را بهصورت ضربدری ببندید. این کار کمک میکند تا فشار بهطور یکنواخت بر روی شیر و فلنجها وارد شود و از بروز مشکلاتی مانند نشت جلوگیری کند. بستن پیچها بهصورت ضربدری باعث میشود که شیر بهطور مساوی و متوازن در بین فلنجها قرار گیرد و هیچگونه انحرافی ایجاد نشود.
در این مرحله، باید توجه ویژهای به گشتاور سفت کردن پیچها داشته باشید. گشتاور بیش از حد میتواند به پیچها و شیر آسیب وارد کند. همچنین، سفت کردن کمتر از حد معمول ممکن است باعث نشت و مشکلات در سیستم لولهکشی شود. بنابراین، گشتاور باید طبق دستورالعملهای تأمینکننده پیچها و شیر انجام شود.
4. نکات مهم در هنگام بستن پیچها
هنگام بستن پیچها، باید به چند نکته مهم توجه کنید:
گشتاور سفت کردن پیچها: همیشه از جدول گشتاور سفت کردن پیچها استفاده کنید. این جدول به شما کمک میکند تا پیچها را بهدرستی و با نیروی مناسب سفت کنید. برای شیرهای پروانهای ویفر که دارای لاینر PTFE هستند، گشتاور سفت کردن پیچها باید دقیقاً طبق دستورالعمل تأمینکننده انجام شود.
سفت کردن پیچها با دقت: هنگام بستن پیچها، باید از دقت کافی برخوردار باشید. نباید پیچها را بیش از حد سفت کنید، زیرا این کار میتواند باعث کشیدگی یا خرابی پیچها و شیر شود. همچنین، پیچها را نباید خیلی شل بگذارید، زیرا این موضوع ممکن است منجر به نشت و مشکلات دیگر شود.
5. بررسی وضعیت نصب شیر پس از بستن پیچها
پس از بستن پیچها و سفت کردن آنها به گشتاور مناسب، باید وضعیت شیر را از نظر نصب بررسی کنید. ابتدا اطمینان حاصل کنید که هیچ فاصلهای بین فلنجها و بدنه شیر باقی نمانده باشد. این موضوع نشان میدهد که شیر بهطور کامل و صحیح نصب شده است و هیچگونه مشکلی در هنگام نصب به وجود نیامده است.
در صورتی که فاصلهای بین فلنجها و شیر باقی مانده باشد، باید پیچها را دوباره بررسی کرده و آنها را بهدرستی سفت کنید تا فشار بهطور یکنواخت و متوازن وارد شود. این مرحله، آخرین مرحله نصب شیر پروانهای ویفر است و پس از آن میتوانید از عملکرد صحیح شیر در سیستم لولهکشی خود مطمئن شوید.

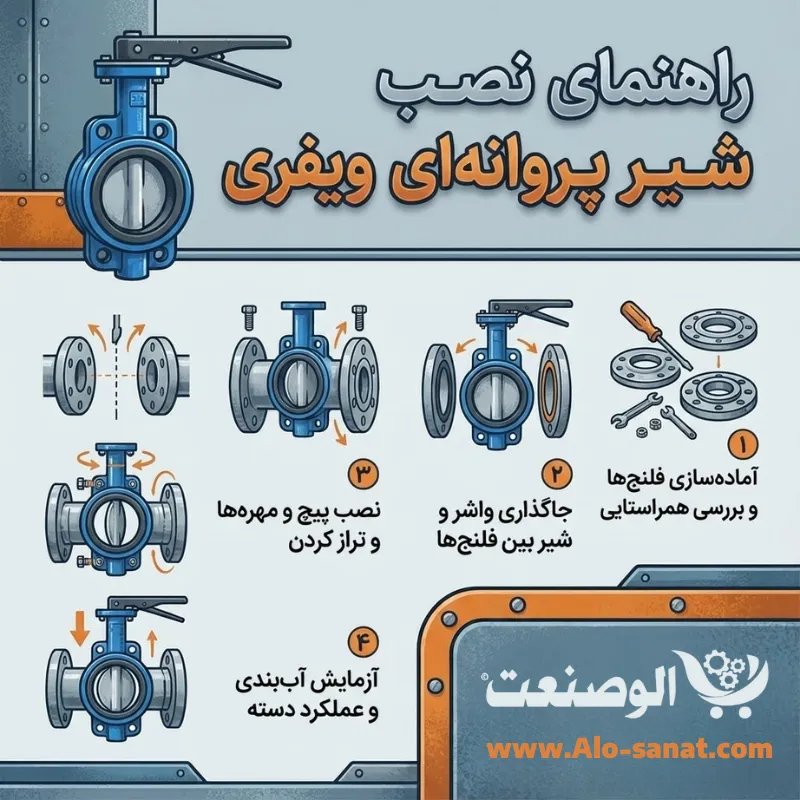

اینفوگرافیک راهنمای نصب شیر پروانه ای ویفری
نکات پس از نصب و مشکلات رایج در نصب شیر پروانهای ویفر
پس از نصب شیر پروانهای ویفر، مهم است که عملکرد آن را بررسی کرده و از اینکه تمامی مراحل به درستی انجام شدهاند، اطمینان حاصل کنیم. در این بخش، به نکات ضروری پس از نصب شیر پروانهای خواهیم پرداخت، از جمله تست عملکرد شیر و مشکلات رایج که ممکن است در هنگام نصب به وجود آیند.
1. بررسی عملکرد شیر پس از نصب
پس از اینکه شیر پروانهای بهطور کامل نصب شد و پیچها به درستی سفت شدند، باید عملکرد شیر را تست کنید. این مرحله برای اطمینان از اینکه شیر بهطور صحیح و بدون نشت کار میکند، ضروری است. برای تست شیر، مراحل زیر را دنبال کنید:
باز کردن شیر و بررسی جریان آب یا سیال: ابتدا شیر را باز کنید و جریان آب یا سیال را بررسی کنید تا از عملکرد صحیح آن مطمئن شوید. باید اطمینان حاصل کنید که هیچگونه نشت یا مشکل دیگری در مسیر جریان وجود ندارد.
بررسی نشت در نقاط اتصال: بهطور دقیق نقاط اتصال شیر به فلنجها را بررسی کنید. اگر هرگونه نشت یا رطوبت در اطراف پیچها یا بدنه شیر مشاهده کردید، باید پیچها را دوباره بررسی کرده و مطمئن شوید که به درستی سفت شدهاند. در صورت لزوم، میتوانید از مواد آببند برای جلوگیری از نشت استفاده کنید.
اطمینان از عملکرد درست دیسک شیر: دیسک شیر پروانهای باید بهطور آزادانه حرکت کند و هیچگونه مقاومت اضافی نداشته باشد. برای اطمینان از این موضوع، شیر را باز و بسته کرده و به حرکت دیسک توجه کنید. اگر دیسک گیر کرده یا به درستی حرکت نمیکند، ممکن است مشکلی در نصب یا تنظیم شیر وجود داشته باشد.
2. مشکلات رایج در نصب شیر پروانهای ویفر و راهحلها
در هنگام نصب شیر پروانهای ویفر، ممکن است با مشکلاتی مواجه شوید که نیاز به توجه و رفع آنها دارند. در اینجا به برخی از مشکلات رایج و نحوه رفع آنها اشاره میکنیم:
فاصله ناکافی بین فلنجها: یکی از مشکلات رایج در نصب شیر پروانهای، فاصله ناکافی بین فلنجها است. اگر فاصله بین فلنجها خیلی کم باشد، شیر به درستی در محل خود قرار نمیگیرد و ممکن است مجبور شوید برای نصب شیر فشار زیادی وارد کنید. برای رفع این مشکل، میتوانید از پخشکن استفاده کنید تا فاصله فلنجها را تنظیم کنید و بدون فشار اضافی شیر را نصب کنید.
نشت در نقاط اتصال: نشت آب یا سیال در نقاط اتصال میتواند به دلایل مختلفی مانند سفت نکردن درست پیچها یا استفاده از واشرهای نامناسب رخ دهد. برای رفع این مشکل، ابتدا پیچها را دوباره بررسی کرده و مطمئن شوید که به درستی سفت شدهاند. همچنین، بررسی کنید که واشرها به درستی در محل خود قرار گرفتهاند و از نوع مناسب استفاده شده است.
عملکرد نادرست دیسک شیر: اگر دیسک شیر بهطور صحیح باز و بسته نمیشود یا حرکت آن به سختی انجام میشود، ممکن است شیر بهدرستی نصب نشده باشد. این مشکل میتواند بهدلیل نصب نادرست یا خرابی در بخشهای داخلی شیر ایجاد شود. برای رفع این مشکل، شیر را بررسی کرده و از نظر سالم بودن دیسک و دیگر قطعات داخلی آن اطمینان حاصل کنید.
عدم تنظیم صحیح گشتاور پیچها: گشتاور سفت کردن پیچها باید طبق دستورالعملهای تأمینکننده انجام شود. اگر پیچها بیش از حد سفت شوند، ممکن است به آنها آسیب برسد یا بدنه شیر دچار تغییر شکل شود. از طرف دیگر، اگر پیچها بهطور کافی سفت نشوند، شیر ممکن است نشت کند. برای رفع این مشکل، از جدول گشتاور سفت کردن پیچها استفاده کنید و پیچها را طبق آن تنظیم کنید.
3. نگهداری و مراقبت از شیر پروانهای ویفر
پس از نصب شیر پروانهای ویفر و اطمینان از عملکرد صحیح آن، نگهداری و مراقبت از شیر بسیار مهم است. برای اینکه شیر بهطور مؤثر و بدون مشکل برای مدت طولانی کار کند، باید به نکات نگهداری زیر توجه کنید:
بازرسی دورهای: شیر باید بهطور دورهای از نظر عملکرد و وضعیت فنی بررسی شود. هرگونه خرابی یا نشتی باید بهسرعت شناسایی و رفع شود تا از بروز مشکلات بزرگتر جلوگیری شود.
تمیز نگه داشتن شیر: باید شیر را از نظر تمیزی و سلامت نگه دارید. تجمع رسوبات یا مواد آلوده در داخل شیر میتواند باعث کاهش کارایی آن شود. برای تمیز کردن شیر، از مواد مناسب و غیر آسیبرسان استفاده کنید.
تعویض قطعات آسیبدیده: در صورتی که قطعات داخلی شیر (مانند دیسک یا لاینر) دچار آسیب شدند، باید آنها را تعویض کنید. عدم تعویض قطعات آسیبدیده میتواند منجر به کاهش عملکرد شیر و نشت سیال شود.
نتیجهگیری
در این مقاله، مراحل نصب شیر پروانهای ویفر را بهطور کامل توضیح دادیم و به مشکلات رایج در هنگام نصب و نحوه رفع آنها اشاره کردیم. نصب صحیح این شیر برای عملکرد بهینه سیستم لولهکشی بسیار مهم است. با دنبال کردن مراحل ذکر شده و رعایت نکات احتیاطی، میتوانید از شیر پروانهای ویفر در سیستمهای لولهکشی خود بهطور مؤثر استفاده کنید و از بروز مشکلاتی مانند نشت و خرابی جلوگیری کنید.
