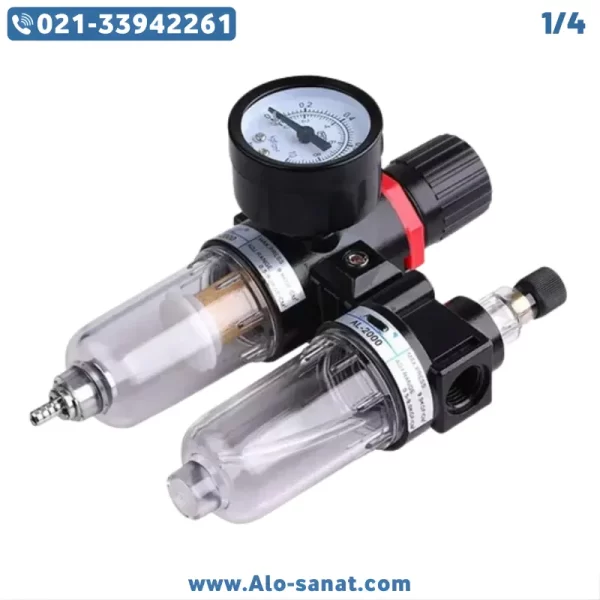

واحد مراقبت 1/4 ایرتک AFC2000 از محصولات پرفروش برند Airtac است که برای تصفیه و کنترل هوای فشرده در سیستمهای پنوماتیکی طراحی شده است. این محصول با ترکیب سه عملکرد اصلی فیلتر، رگولاتور و روغنزن، جریان هوای تمیز و یکنواخت را برای ابزارها و عملگرهای بادی فراهم میکند. کیفیت ساخت بالا، دقت در تنظیم فشار و طراحی فشرده باعث شده این مدل یکی از انتخابهای اصلی برای کارگاهها، خطوط مونتاژ و سیستمهای اتوماسیون صنعتی باشد. استفاده از واحد مراقبت هوا AFC2000 ایرتک تضمین میکند که دستگاههای پنوماتیکی بدون خطر آسیب ناشی از آلودگی یا نوسان فشار کار کنند.
معرفی واحد مراقبت 1/4 ایرتک AFC2000
واحد مراقبت 1/4 ایرتک مدل AFC2000 یکی از پرکاربردترین تجهیزات در سیستمهای هوای فشرده است. این واحد مراقبت هوا از سه بخش اصلی تشکیل شده: فیلتر برای جداسازی ذرات معلق و رطوبت، رگولاتور برای کنترل دقیق فشار خروجی، و روغنزن برای افزودن میزان مشخصی روغن به جریان هوا. ترکیب این سه بخش در یک بدنه یکپارچه باعث صرفهجویی در فضا و افزایش بهرهوری سیستم میشود.
بدنه این مدل از آلومینیوم مقاوم ساخته شده و محفظه شفاف پلیکربنات، مشاهده وضعیت فیلتر و سطح روغن را آسان میکند. طراحی جمعوجور AFC2000 امکان نصب آن را در فضاهای محدود یا نزدیک به مصرفکننده نهایی فراهم میکند. سایز اتصالات ورودی و خروجی 1/4 اینچ است که برای بیشتر تجهیزات پنوماتیک کارگاهی و خطوط سبک صنعتی مناسب میباشد.
واحد مراقبت 1/4 Airtac AFC2000 با دقت بالا، هوای فشرده را از ذرات گردوغبار، بخار روغن، رطوبت و ناخالصیها پاکسازی کرده و با فشار ثابت در اختیار عملگرها و شیرها قرار میدهد. این ویژگی از سایش قطعات، افت عملکرد و خرابیهای زودرس جلوگیری میکند.
مزایای استفاده از واحد مراقبت 1/4 Airtac AFC2000
استفاده از واحد مراقبت باد ایرتک AFC2000 مزایای متعددی برای سیستمهای پنوماتیکی دارد. مهمترین مزیت آن افزایش عمر مفید تجهیزات پاییندست است، چرا که ورود هوای آلوده یا دارای نوسان فشار میتواند باعث آسیب شدید به جکها و شیرهای پنوماتیک شود.
این مدل با رگولاتور حساس خود امکان تنظیم دقیق فشار خروجی را فراهم میکند، در حالیکه فیلتر آن با دقت بالا ذرات تا اندازه 25 میکرون را حذف مینماید. طراحی شفاف کاپ فیلتر و روغنزن کنترل آسان وضعیت داخلی را ممکن میسازد. همچنین AFC2000 بهدلیل وزن سبک و ساختار مدولار، بهراحتی در مسیرهای لولهکشی و دستگاههای کوچک نصب میشود.
وجود روغنزن قطرهای در این واحد مراقبت، جریان هوای فشرده را روان و تجهیزات را در برابر اصطکاک محافظت میکند. به همین دلیل در سیستمهایی که نیاز به کارکرد مداوم دارند، مانند خطوط بستهبندی و دستگاههای پنوماتیکی، استفاده از این مدل باعث افزایش بهرهوری و کاهش نیاز به تعمیرات میشود.
جزئیات فنی واحد مراقبت 1/4 ایرتک AFC2000
برند: ایرتک (Airtac)
مدل: AFC2000
نوع محصول: واحد مراقبت هوای فشرده (Filter Regulator Lubricator Set)
سایز ورودی و خروجی: 1/4 اینچ (G1/4)
حداکثر فشار کاری: 10 bar
فشار تنظیمی: 0.5 تا 9 bar
دقت تنظیم فشار: ±0.2 bar
حداکثر دمای کاری: 60°C
فیلتر ذرات: 25 میکرون
جنس بدنه: آلومینیوم با پوشش ضد خوردگی
جنس محفظه: پلیکربنات شفاف با محافظ فلزی
تخلیه آب فیلتر: دستی (Semi-auto drain)
نوع روغنزن: قطرهای (Mist Type)
روش نصب: دیواری یا روی پنل
وزن خالص: حدود 400 گرم
کاربردها: سیستمهای هوای فشرده، ابزارهای بادی، دستگاههای چاپ، بستهبندی، CNC، خطوط مونتاژ و سیستمهای اتوماسیون صنعتی.
عملکرد و نقش هر بخش در واحد مراقبت AFC2000
در واحد مراقبت کمپرسور ایرتک AFC2000، هر جزء نقش حیاتی دارد. فیلتر در ابتدا ذرات جامد، رطوبت و روغن را از جریان هوا جدا میکند تا هوای تمیز به مرحله بعد برسد. سپس رگولاتور با تنظیم فشار خروجی، جریان هوای یکنواختی ایجاد میکند که برای عملکرد پایدار جکها و شیرها ضروری است. در نهایت روغنزن مقدار دقیقی از روغن را به هوا تزریق میکند تا قطعات متحرک سیستم روان کار کنند.
این طراحی سهمرحلهای باعث میشود از هرگونه آسیب ناشی از آلودگی، خوردگی یا خشککار کردن قطعات جلوگیری شود. در واقع AFC2000 با کنترل همزمان کیفیت و فشار هوا، یک عامل کلیدی در پایداری سیستمهای پنوماتیکی محسوب میشود.
اهمیت انتخاب واحد مراقبت مناسب برای کمپرسور
در سیستمهای هوای فشرده، کمپرسور هوای آلوده و مرطوب تولید میکند. بدون استفاده از واحد مراقبت باد کمپرسور، این آلودگیها وارد شیرها و جکها شده و موجب خوردگی یا گیرکردن قطعات میشوند. انتخاب مدل مناسب، مانند Airtac AFC2000، تضمین میکند که فشار در محدوده بهینه تنظیم شود و هوای تمیز در دسترس سیستم باشد.
مدل 1/4 ایرتک بهدلیل ظرفیت متوسط، گزینهای ایدهآل برای کارگاهها، دستگاههای کوچک صنعتی و سیستمهای اتوماسیون سبک است. دقت بالای تنظیم فشار و کیفیت فیلتر آن باعث کاهش خطاهای عملکردی در ابزارهای حساس میشود.
تفاوت واحد مراقبت AFC2000 با مدلهای بزرگتر Airtac
در سری AFC برند Airtac، مدلهای مختلفی از جمله AFC1000، AFC2000، AFC3000 و AFC4000 عرضه شدهاند. تفاوت اصلی میان آنها در سایز ورودی و خروجی و ظرفیت عبور جریان است. مدل AFC2000 با سایز 1/4 مخصوص سیستمهای متوسط طراحی شده و نسبت به مدلهای بزرگتر، وزن کمتر و نصب آسانتری دارد.
با وجود ابعاد کوچک، عملکرد فیلترینگ و تنظیم فشار آن کاملاً مشابه مدلهای بزرگتر است. به همین دلیل، برای سیستمهای با مصرف هوای متوسط، انتخابی مقرونبهصرفه و کارآمد محسوب میشود.
روش نصب و نگهداری واحد مراقبت 1/4 ایرتک
برای عملکرد بهینه واحد مراقبت هوا AFC2000، نصب صحیح اهمیت زیادی دارد. ابتدا باید جهت جریان هوا که روی بدنه مشخص شده است، با مسیر واقعی مطابقت داشته باشد. واحد باید در نزدیکترین نقطه به مصرفکننده نصب شود تا افت فشار به حداقل برسد.
در زمان نصب، استفاده از پایه نگهدارنده و اتصالات آببندیشده (با تفلون یا اورینگ مناسب) توصیه میشود. نگهداری نیز شامل تخلیه دورهای آب فیلتر، تمیزکردن کاپ و تنظیم سطح روغن در روغنزن است. در محیطهای آلوده، تعویض المنت فیلتر هر 6 ماه توصیه میگردد.
کاربردهای صنعتی واحد مراقبت AFC2000 ایرتک
این واحد مراقبت در صنایع متعددی کاربرد دارد؛ از جمله در خطوط تولید مواد غذایی، بستهبندی، صنایع پلاستیک، چاپ و دستگاههای ابزار دقیق. در ماشینآلاتی که از فشار هوای پایدار و روانکاری دقیق بهره میبرند، AFC2000 عملکردی مطمئن ارائه میدهد.
در سیستمهای اتوماسیون و کنترل پنوماتیکی که دقت عملکرد حیاتی است، استفاده از این واحد موجب کاهش خرابی، افزایش سرعت پاسخ و صرفهجویی در انرژی میشود.
مزایای طراحی مهندسی در واحد مراقبت Airtac AFC2000
برند Airtac در طراحی مدل AFC2000 از اصول مهندسی دقیق و مواد باکیفیت استفاده کرده است. بدنه آلومینیومی با پوشش ضد خوردگی، مقاومت بالایی در برابر فشار و رطوبت فراهم میکند. کاپ شفاف پلیکربنات نیز علاوه بر استحکام، امکان مشاهده آسان وضعیت داخلی را فراهم میسازد.
رگولاتور این مدل دارای ساختار فنری دقیق است که تغییر فشار ناگهانی را خنثی کرده و فشار خروجی ثابت را حفظ میکند. این ویژگی در کاربردهایی که نیاز به دقت بالا دارند، مانند تجهیزات آزمایشگاهی یا کنترل دقیق نیرو در جکها، اهمیت ویژهای دارد.
پرسش و پاسخ (FAQ)
1. آیا واحد مراقبت 1/4 ایرتک AFC2000 برای استفاده مستقیم بعد از کمپرسور مناسب است؟
بهتر است این مدل در فاصلهای بعد از مخزن هوا و پس از خشککن نصب شود تا کارایی فیلتر و روغنزن افزایش یابد. برای خروجی مستقیم از کمپرسور، مدلهای بزرگتر توصیه میشوند.
2. آیا میتوان سطح روغن را در روغنزن AFC2000 تنظیم کرد؟
بله، با پیچ تنظیم مخصوص میتوان مقدار تزریق روغن را متناسب با نیاز سیستم تغییر داد. تنظیم نادرست ممکن است باعث روغنکاری بیش از حد یا ناکافی شود.
3. در چه شرایطی نیاز به تعویض المنت فیلتر AFC2000 است؟
اگر افت فشار محسوس شد یا رنگ المنت تیره گشت، باید فیلتر تعویض گردد. معمولاً هر 6 تا 12 ماه بسته به کیفیت هوای ورودی این کار انجام میشود.
4. آیا واحد مراقبت Airtac AFC2000 قابلیت کار در دمای پایین را دارد؟
بله، این مدل تا دمای 5 درجه سانتیگراد بدون مشکل کار میکند. برای دماهای پایینتر باید از مدلهایی با محفظه مقاومتر استفاده شود.
5. آیا قطعات یدکی AFC2000 مانند کاپ یا المنت در بازار ایران یافت میشود؟
بله، قطعات یدکی برند Airtac بهطور گسترده در بازار موجود است و تعمیر یا سرویس دورهای آن بهراحتی امکانپذیر است.
