رگلاتور حساس SMC مدل IR1010-01BG یکی از دقیقترین رگلاتورهای تولیدشده توسط شرکت SMC ژاپن است که با هدف تنظیم فشار خروجی با حساسیت بسیار بالا طراحی شده است. این رگلاتور به گونهای ساخته شده که حتی در صورت نوسان فشار ورودی، خروجی را با دقت بالا و بدون تغییر حفظ کند. در سیستمهای پنوماتیکی، ثبات فشار اهمیت زیادی دارد و استفاده از این مدل باعث افزایش دقت عملکرد تجهیزات و کاهش استهلاک قطعات میشود. طراحی فشرده، واکنش سریع و دقت فوقالعاده از ویژگیهای بارز این رگلاتور محسوب میشود.

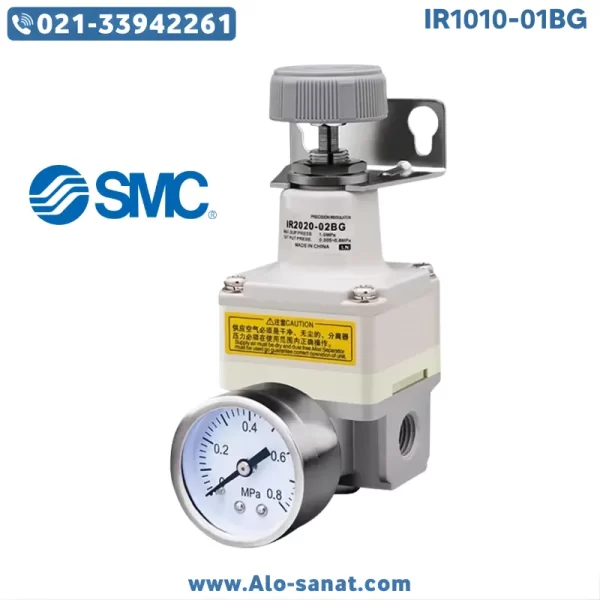

معرفی رگلاتور حساس SMC مدل IR1010-01BG
رگلاتور SMC مدل IR1010-01BG (Sensitive Regulator SMC IR1010-01BG) عضوی از خانوادهی IR شرکت SMC است که به عنوان یکی از دقیقترین و حساسترین مدلهای کنترل فشار شناخته میشود. این مدل از نوع رگلاتورهای دقیق (Precision Regulator) است و برای سیستمهایی طراحی شده که نیاز به فشار خروجی بسیار پایدار دارند.
ساختار مکانیکی این رگلاتور شامل دیافراگم با حساسیت بالا، سوپاپ دقیق و فنر کالیبرهشده است که با هماهنگی کامل، نوسانات فشار را کنترل کرده و خروجی ثابت و دقیق ارائه میدهد. تفاوت اصلی مدل IR1010-01BG با رگلاتورهای معمولی در میزان حساسیت و پایداری فشار است؛ در حالیکه رگلاتورهای معمولی ممکن است در برابر تغییرات فشار ورودی ناپایدار عمل کنند، مدل IR1010 با طراحی خاص خود ثبات کامل را حفظ میکند.
طراحی کمحجم، دقت بالا و کیفیت ساخت ژاپنی باعث شده تا این رگلاتور در صنایع حساس مانند تجهیزات ابزار دقیق، ماشینآلات CNC، خطوط تست و صنایع داروسازی بهطور گسترده مورد استفاده قرار گیرد.
مزایای استفاده از رگلاتور حساس SMC مدل IR1010-01BG
رگلاتور SMC مدل IR1010-01BG به دلیل طراحی مهندسیشده و عملکرد قابل اعتماد، مزایای قابلتوجهی دارد:
دقت بسیار بالا: این رگلاتور قادر است فشار خروجی را در محدودهای با نوسان کمتر از ±0.1٪ ثابت نگه دارد.
واکنش سریع به تغییرات: سیستم دیافراگمی دقیق باعث واکنش آنی به تغییر فشار ورودی میشود.
پایداری بلندمدت: حتی در استفاده مداوم، عملکرد پایدار بدون نیاز به تنظیم مجدد دارد.
بدنه مقاوم و سبک: ساختهشده از آلیاژ آلومینیوم با پوشش ضد خوردگی، مناسب برای محیطهای صنعتی.
قابل نصب در فضاهای کوچک: طراحی فشرده امکان استفاده در تابلوهای کنترل یا خطوط هوای محدود را فراهم میکند.
سازگاری با هوای خشک و فیلترشده: برای عملکرد دقیق، نیازی به روانکننده ندارد و در محیطهای تمیز بهترین عملکرد را دارد.
جزئیات فنی رگلاتور حساس SMC مدل IR1010-01BG
برند: اسامسی (SMC)
مدل: IR1010-01BG
نوع عملکرد: رگلاتور حساس تنظیم فشار (Precision Air Regulator)
محدوده فشار ورودی: 0 تا 10 بار (0 تا 1.0 MPa)
محدوده فشار خروجی: 0 تا 1 بار (0 تا 0.1 MPa)
حداکثر فشار کاری: 1.5 MPa
دقت تنظیم فشار: ±0.1% از محدوده تنظیم
نوع اتصال: رزوهای (1/8 اینچ)
نوع تخلیه: Relieving Type (دارای تخلیه داخلی خودکار)
جنس بدنه: آلومینیوم با پوشش ضد خوردگی آنودایز
جنس دیافراگم: NBR (نیتریل بوتادین) یا EPDM
وزن تقریبی: 220 گرم
محدوده دمای کاری: 5 تا 60 درجه سانتیگراد
نوع نصب: پنلی یا دیواری
ورودی گیج: 1/8 اینچ برای فشارسنج
کلاس حفاظتی: IP40
کشور سازنده: ژاپن
نحوه عملکرد رگلاتور حساس SMC مدل IR1010-01BG
عملکرد این رگلاتور بر اساس مکانیزم دیافراگمی دقیق انجام میشود. زمانی که فشار ورودی بیشتر از مقدار تنظیمشده باشد، نیروی ایجادشده باعث بالا رفتن دیافراگم و باز شدن سوپاپ تخلیه میشود تا فشار اضافی تخلیه گردد. برعکس، در صورت کاهش فشار خروجی، فنر تنظیمکننده باعث باز شدن مسیر ورودی شده و جریان هوا افزایش مییابد تا فشار به مقدار تعیینشده بازگردد.
این چرخه به صورت مداوم و خودکار انجام میشود، بنابراین فشار خروجی همیشه در محدودهی تنظیمشده ثابت میماند. این عملکرد دقیق و سریع باعث میشود رگلاتور IR1010-01BG برای کاربردهای حساس که نیاز به کنترل دقیق فشار دارند، ایدهآل باشد.
کاربردهای رگلاتور حساس SMC مدل IR1010-01BG
این رگلاتور به دلیل دقت بالا، در صنایع و تجهیزات متعددی به کار میرود که ثبات فشار اهمیت حیاتی دارد، از جمله:
سیستمهای کنترل ابزار دقیق (Instrumentation Systems)
ماشینآلات CNC و تجهیزات اتوماسیون
خطوط مونتاژ الکترونیکی
دستگاههای تست و کنترل فشار
تجهیزات داروسازی و بستهبندی دقیق
صنایع غذایی و پزشکی
خطوط هوای پنوماتیکی با نیاز به فشار پایین و ثابت
در محیطهایی که کوچکترین نوسان فشار میتواند موجب اختلال در عملکرد دستگاه شود، رگلاتور حساس SMC مدل IR1010 بهترین عملکرد را ارائه میدهد.
تفاوت رگلاتور SMC مدل IR1010-01BG با مدلهای دیگر
مدل IR1010-01BG از نظر ساختار و عملکرد بسیار مشابه مدل IR1000 است اما با بهبود در دقت تنظیم و پایداری طراحی شده است. همچنین در مقایسه با مدل IR2000، این رگلاتور برای محدوده فشار پایینتر و حساسیت بیشتر طراحی شده است.
در حالیکه مدلهای بزرگتر مانند IR3000 برای کنترل فشارهای بالاتر به کار میروند، مدل IR1010 برای سیستمهایی ایدهآل است که به کنترل دقیق و سریع فشار در محدودهی پایین نیاز دارند.
نکات نصب رگلاتور حساس SMC مدل IR1010-01BG
برای دستیابی به عملکرد دقیق و طول عمر بیشتر، رعایت نکات زیر در نصب رگلاتور ضروری است:
جهت نصب: رگلاتور باید در جهت جریان مشخصشده روی بدنه نصب گردد.
فیلتر ورودی: استفاده از فیلتر 5 میکرون در مسیر ورودی برای جلوگیری از ورود ذرات الزامی است.
نصب عمودی: بهترین عملکرد در حالت عمودی و با جریان از پایین به بالا حاصل میشود.
فشار سنج: نصب گیج فشار بر روی پورت مخصوص برای مانیتورینگ ضروری است.
دمای محیط: رگلاتور نباید در معرض حرارت یا سرمای شدید قرار گیرد.
عدم استفاده از روغن: استفاده از روغن در مسیر هوای ورودی باعث خرابی دیافراگم میشود.
نگهداری و سرویس رگلاتور حساس SMC مدل IR1010-01BG
این رگلاتور بهدلیل طراحی دقیق خود نیاز کمی به سرویس دارد، اما رعایت نکات زیر باعث افزایش طول عمر آن میشود:
مسیر ورودی و خروجی هر 6 ماه تمیز شود.
عملکرد سوپاپ تخلیه و دیافراگم بهصورت دورهای بررسی گردد.
از وارد شدن فشار بیش از مقدار مجاز (10 بار) خودداری شود.
در صورت نشتی یا افت دقت، اورینگها و دیافراگم تعویض گردد.
در صورت نصب در محیطهای آلوده، فیلتر هوای ورودی بهطور منظم شسته یا تعویض شود.
ویژگیهای برجسته طراحی ژاپنی در رگلاتور SMC
شرکت SMC بهعنوان یکی از بزرگترین تولیدکنندگان تجهیزات پنوماتیکی در جهان، در طراحی مدل IR1010-01BG از فناوریهای پیشرفته و استانداردهای کیفی ژاپن بهره گرفته است. ترکیب دقت مهندسی، طول عمر بالا و پاسخ سریع، این رگلاتور را به گزینهای برتر برای مهندسان صنعتی تبدیل کرده است.
بدنه سبک اما مقاوم، دیافراگم با حساسیت بالا و قابلیت کارکرد در فشارهای پایین، از ویژگیهایی است که این مدل را نسبت به بسیاری از رقبا متمایز کرده است. علاوه بر این، طراحی ماژولار آن باعث سهولت در تعمیر و نگهداری شده است.
راهنمای انتخاب رگلاتور SMC مدل IR1010-01BG
برای انتخاب صحیح این مدل، توجه به پارامترهای زیر ضروری است:
محدوده فشار خروجی مورد نیاز (تا 1 بار برای این مدل).
دبی جریان هوای سیستم.
نوع اتصال رزوهای (1/8 اینچ).
شرایط محیطی شامل دما و رطوبت.
نیاز به دقت یا پایداری در فشار خروجی.
اگر سیستم شما به کنترل فشار دقیق و پایدار در محدوده فشار پایین نیاز دارد، مدل IR1010-01BG یکی از بهترین گزینهها در بین محصولات برند SMC است.
جمعبندی
رگلاتور حساس SMC مدل IR1010-01BG یکی از بهترین و دقیقترین رگلاتورهای موجود در بازار است که با طراحی ژاپنی، عملکرد نرم، و دقت بسیار بالا، در صنایع مختلف از ابزار دقیق تا خطوط تولید اتوماسیون مورد استفاده قرار میگیرد.
این رگلاتور نهتنها فشار را با حساسیت بالا تنظیم میکند، بلکه به دلیل طراحی مقاوم و طول عمر زیاد، هزینههای نگهداری را کاهش میدهد. برای سیستمهایی که نیاز به ثبات فشار، عملکرد بیصدا و واکنش سریع دارند، مدل IR1010-01BG گزینهای ایدهآل و قابل اعتماد است.
پرسش و پاسخ (FAQ)
سؤال ۱: آیا رگلاتور SMC مدل IR1010-01BG برای فشارهای بالاتر از 1 بار مناسب است؟
پاسخ: خیر، این مدل برای فشارهای دقیق در محدوده پایین طراحی شده و برای فشارهای بالاتر باید از مدل IR2000 استفاده شود.
سؤال ۲: آیا میتوان این رگلاتور را در محیط مرطوب نصب کرد؟
پاسخ: خیر، نصب در محیطهای مرطوب توصیه نمیشود مگر اینکه از محفظه محافظ استفاده شود.
سؤال ۳: تفاوت رگلاتور IR1010 با IR1000 در چیست؟
پاسخ: مدل IR1010 نسخه بهبودیافته با دقت بالاتر و ساختار داخلی مقاومتر نسبت به IR1000 است.
سؤال ۴: آیا نیاز به استفاده از روغن یا گریس در این رگلاتور وجود دارد؟
پاسخ: خیر، این رگلاتور بدون نیاز به روانکننده کار میکند و استفاده از روغن باعث کاهش دقت و خرابی دیافراگم میشود.
سؤال ۵: هر چند وقت یکبار باید رگلاتور SMC مدل IR1010-01BG سرویس شود؟
پاسخ: بررسی و تمیزکاری هر 6 تا 12 ماه بسته به شرایط کاری توصیه میشود تا عملکرد دقیق حفظ گردد.
