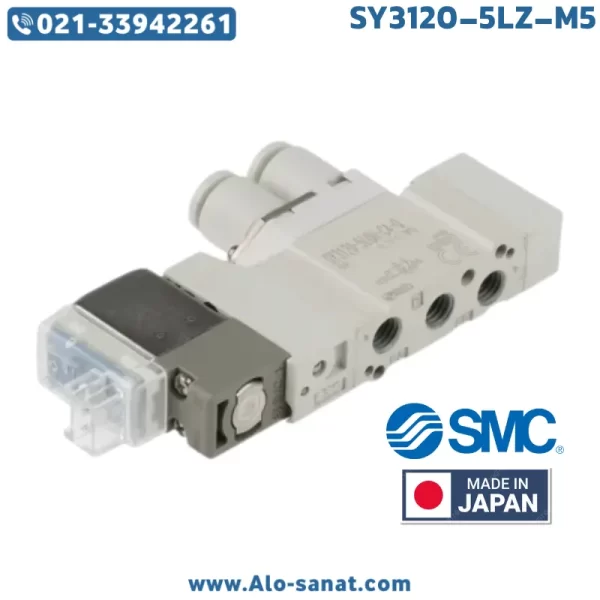

شیر برقی SMC مدل SY3120-5LZ-M5

شیر برقی SMC مدل SY3120-5LZ-M5 یکی از محصولات پرطرفدار و پیشرفته برند ژاپنی SMC در زمینه تجهیزات پنوماتیکی است. این شیر از خانواده سری SY3000 بوده و با طراحی دقیق و مدرن خود، به‌عنوان یک عنصر کلیدی در سیستم‌های اتوماسیون صنعتی، خطوط مونتاژ و دستگاه‌های کنترل هوای فشرده شناخته می‌شود. ساختار فشرده، زمان پاسخ سریع، مصرف انرژی پایین و طول عمر بالا از ویژگی‌های برجسته این شیر محسوب می‌شوند. شیر برقی SY3120-5LZ-M5 به‌گونه‌ای طراحی شده که بتواند در محیط‌های کاری با فشار و دمای مختلف عملکردی پایدار و بدون افت کیفیت داشته باشد. این مدل برای تکنسین‌ها و مهندسانی که به‌دنبال دقت، قابلیت اطمینان و سرعت بالا در کنترل جریان هوا هستند، انتخابی ایده‌آل به شمار می‌رود.

شیر برقی چیست و چگونه کار می‌کند؟

شیر برقی یا Solenoid Valve یکی از قطعات حیاتی در سیستم‌های پنوماتیکی است که وظیفه باز و بسته کردن مسیر جریان هوای فشرده را بر عهده دارد. این قطعه با استفاده از نیروی مغناطیسی تولیدشده توسط سیم‌پیچ برقی (سلونوئید) کار می‌کند. با اعمال ولتاژ الکتریکی، میدان مغناطیسی ایجاد شده و هسته فلزی داخلی شیر را جابجا می‌کند تا مسیر عبور هوا باز یا بسته شود.

در سیستم‌های اتوماسیون صنعتی، شیرهای برقی مانند مدل SMC SY3120 نقش مهمی در کنترل عملکرد سیلندرها و اکچویتورها ایفا می‌کنند. این قطعات با دریافت سیگنال‌های الکتریکی از کنترلر، جریان هوای فشرده را به‌صورت دقیق تنظیم کرده و حرکات مکانیکی مورد نیاز را در ماشین‌آلات ایجاد می‌نمایند.

شیرهای برقی بسته به نوع طراحی، می‌توانند از نوع 2/2، 3/2 یا 5/2 راهه باشند. مدل SMC SY3120 از نوع 5/2 است که قابلیت کنترل دو موقعیت را فراهم می‌کند و معمولاً در سیستم‌هایی با دو وضعیت کاری مانند حرکت رفت و برگشتی سیلندرها استفاده می‌شود.

معرفی شیر برقی SMC مدل SY3120-5LZ-M5

شیر برقی SMC مدل SY3120-5LZ-M5 از سری معروف SY3000 است که با طراحی سبک، کارایی بالا و طول عمر زیاد، در بسیاری از سیستم‌های اتوماسیون صنعتی و تجهیزات پنوماتیکی مورد استفاده قرار می‌گیرد. این مدل به‌صورت مستقیم (Direct Acting) کار می‌کند و دارای دو بوبین الکتریکی است که با تحریک آن‌ها، شیر بین دو وضعیت کاری جابجا می‌شود.

این شیر دارای ولتاژ تغذیه 24 ولت DC است و با توان مصرفی بسیار پایین، بازدهی انرژی بالایی ارائه می‌دهد. طراحی فشرده و ساختار ماژولار آن باعث شده تا نصب و تعمیر شیر در سیستم‌های چند‌ولو (مانیفولد) به‌سادگی انجام شود. همچنین، آب‌بندی دقیق با استفاده از لاستیک‌های NBR در کنار بدنه آلومینیومی آنودایز شده، تضمین‌کننده عملکرد مطمئن در فشارها و دماهای مختلف است.

SMC در این مدل از تکنولوژی خاصی برای کاهش افت فشار داخلی استفاده کرده است. به همین دلیل، جریان عبوری هوا با حداقل مقاومت و بیشترین راندمان منتقل می‌شود. شیر برقی SY3120-5LZ-M5 برای استفاده در خطوط مونتاژ خودکار، ماشین‌آلات بسته‌بندی، دستگاه‌های CNC، تجهیزات چاپ و سایر کاربردهای دقیق صنعتی طراحی شده است.

مزایای استفاده از شیر برقی SMC مدل SY3120-5LZ-M5

شیر برقی SY3120 برند SMC به دلیل کیفیت بالا و طراحی دقیق خود، مزایای متعددی برای کاربران صنعتی فراهم می‌کند:

1. سرعت پاسخ بسیار بالا: زمان سوئیچ کمتر از 10 میلی‌ثانیه موجب افزایش سرعت عملکرد سیستم‌های پنوماتیکی می‌شود.

2. طول عمر مکانیکی بالا: طراحی بدون اصطکاک و استفاده از مواد مقاوم باعث افزایش طول عمر تا بیش از 70 میلیون سیکل کاری می‌شود.

3. مصرف انرژی پایین: بوبین با طراحی کم‌مصرف و جریان راه‌اندازی پایین باعث صرفه‌جویی در انرژی الکتریکی می‌شود.

4. ساختار ماژولار و فشرده: امکان نصب چند شیر در کنار هم بر روی منیفولد مشترک و کاهش فضای اشغال‌شده در تابلو یا دستگاه.

5. کارکرد پایدار در شرایط محیطی مختلف: مقاومت در برابر رطوبت، گردوغبار و لرزش‌های مکانیکی.

6. نگهداری آسان: طراحی قطعات داخلی به‌گونه‌ای است که در صورت نیاز، تعویض یا سرویس قطعات در کمترین زمان انجام شود.

7. قابلیت عملکرد بدون روغن: امکان کار در سیستم‌های بدون روغن، مناسب برای صنایع غذایی و دارویی.

جزئیات فنی شیر برقی SMC مدل SY3120-5LZ-M5

برند: اس‌ام‌سی (SMC)
مدل: SY3120-5LZ-M5
سری محصول: SY3000
نوع عملکرد: 5/2 راهه (Double Solenoid – دو بوبین)
نوع تحریک: الکتروپیلوت مستقیم (Direct Acting)
ولتاژ تغذیه: 24V DC
توان مصرفی: حدود 0.4 وات
فشار کاری مجاز: 0.15 تا 0.7 مگاپاسکال
حداکثر فشار تحمل: 1.0 مگاپاسکال
دمای کاری محیط: 5 تا 50 درجه سانتی‌گراد
دمای کاری سیال: 5 تا 50 درجه سانتی‌گراد
سیال کاری: هوای فشرده خشک و تمیز (Clean Air)
نوع اتصال: رزوه‌ای M5 (پورت‌های ورودی و خروجی)
جنس بدنه: آلومینیوم آنودایز شده مقاوم در برابر خوردگی
جنس آب‌بند (Seal): NBR با طول عمر بالا
درجه حفاظت: IP65
زمان پاسخ‌دهی: کمتر از 10 میلی‌ثانیه
وزن تقریبی: 90 گرم
عمر مکانیکی: بیش از 70 میلیون سیکل
قابلیت نصب روی منیفولد: دارد
نحوه عملکرد: دو حالت پایدار (Bistable)
وضعیت عادی: Normally Closed (NC)
نوع کنترل: برقی (On/Off)

توضیحات فنی تکمیلی

شیر برقی SMC SY3120-5LZ-M5 به‌صورت دو بوبین طراحی شده تا در صورت قطع برق، موقعیت فعلی خود را حفظ کند. این ویژگی برای سیستم‌هایی که نیاز به حالت ثابت در زمان قطع برق دارند بسیار مفید است. عملکرد سریع آن، به‌ویژه در خطوط تولید با سیکل بالا، باعث افزایش راندمان کلی سیستم می‌شود.

بدنه آلومینیومی با پوشش ضد خوردگی و آب‌بندی دقیق از نفوذ گردوغبار جلوگیری می‌کند و باعث می‌شود این مدل برای محیط‌های کاری سخت مانند کارخانه‌های تولید فلز، صنایع غذایی و تجهیزات اتوماتیک مناسب باشد.

SMC در این مدل از طراحی فشرده و استاندارد بهره برده است تا چندین شیر بتوانند در یک مجموعه منیفولد نصب شوند. این موضوع ضمن صرفه‌جویی در فضا، موجب کاهش زمان سیم‌کشی و تعمیرات می‌شود.

نحوه نصب و راه‌اندازی

برای نصب شیر برقی SMC مدل SY3120-5LZ-M5 مراحل زیر توصیه می‌شود:

1. انتخاب محل نصب مناسب: شیر باید در موقعیتی نصب شود که لرزش کمی داشته و دسترسی به اتصالات برق و هوا آسان باشد.

2. اتصال لوله‌ها: جهت جریان ورودی و خروجی مطابق با علامت‌های حک‌شده روی بدنه شیر تنظیم گردد.

3. نصب فیلتر هوا: برای جلوگیری از ورود گردوغبار و ذرات، فیلتر 5 میکرونی در مسیر ورودی هوا نصب شود.

4. تغذیه الکتریکی: از منبع ولتاژ 24V DC با خروجی پایدار استفاده شود و قطب‌های مثبت و منفی به درستی متصل شوند.

5. آزمایش عملکرد: پس از نصب، تحریک هر بوبین به‌صورت جداگانه بررسی و عملکرد تغییر وضعیت شیر آزمایش گردد.

6. بررسی نشتی: با استفاده از کف صابون، تمامی اتصالات رزوه‌ای بررسی شود تا از عدم وجود نشتی اطمینان حاصل گردد.

نکات طراحی و انتخاب شیر برقی مناسب

هنگام انتخاب شیر برقی باید به پارامترهای زیر توجه شود:

• دبی جریان مورد نیاز سیستم (برحسب L/min)

• محدوده فشار کاری و حداکثر فشار سیستم

• نوع تحریک (AC یا DC)

• نوع سیال و تمیزی هوای فشرده

• دمای محیط و دمای سیال

• نوع اتصال (رزوه‌ای یا منیفولد)

• نیاز به حالت Normally Closed یا Normally Open

انتخاب صحیح مدل شیر نه تنها عملکرد سیستم را بهبود می‌دهد بلکه موجب کاهش استهلاک و افزایش عمر مفید تجهیزات می‌شود.

کاربردهای شیر برقی SMC مدل SY3120-5LZ-M5

به‌دلیل دقت بالا و قابلیت اطمینان، شیر برقی SMC SY3120 در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد:

• خطوط تولید خودکار و رباتیک

• ماشین‌آلات بسته‌بندی و پرکن اتوماتیک

• دستگاه‌های CNC و ماشین‌ابزار

• سیستم‌های کنترل پنوماتیکی در تجهیزات صنعتی

• سیستم‌های توزیع هوای فشرده و کنترل سیلندرها

• صنایع غذایی و دارویی (به‌دلیل امکان عملکرد بدون روغن)

• تجهیزات چاپ، تزریق پلاستیک و کنترل فرآیند

نگهداری و سرویس دوره‌ای

برای حفظ عملکرد پایدار شیر برقی SMC مدل SY3120-5LZ-M5 رعایت نکات زیر ضروری است:

• هوای فشرده ورودی باید کاملاً خشک و تمیز باشد.

• از فیلترهای مناسب با دقت حداقل 5 میکرون استفاده کنید.

• شیر را به‌صورت دوره‌ای از نظر نشتی، عملکرد بوبین و سرعت سوئیچ بررسی نمایید.

• در صورت کاهش دبی یا تأخیر در واکنش، مسیر هوای ورودی و خروجی تمیز شود.

• در صورت نیاز به تعویض قطعه، تنها از کیت اورجینال برند SMC استفاده گردد.

نکات ایمنی در بهره‌برداری

• قبل از هرگونه تعمیر یا باز کردن شیر، سیستم باید کاملاً بدون فشار باشد.

• از اعمال ولتاژ غیر استاندارد خودداری کنید.

• هرگز شیر را در دما یا فشار بالاتر از محدوده مجاز به کار نبرید.

• در محیط‌های مرطوب، از پوشش حفاظتی برای کانکتور بوبین استفاده شود.

• در زمان بهره‌برداری مداوم، دمای بدنه بررسی شود تا از گرم شدن بیش از حد جلوگیری گردد.

جمع‌بندی

شیر برقی SMC مدل SY3120-5LZ-M5 با عملکرد دقیق، سرعت بالا و طراحی فشرده، یکی از بهترین گزینه‌ها برای کنترل هوای فشرده در سیستم‌های اتوماسیون صنعتی است. این شیر با کیفیت ساخت بالا، دوام طولانی، مصرف انرژی پایین و قابلیت کار در شرایط محیطی مختلف، انتخابی مطمئن برای مهندسان و تکنسین‌های صنعتی محسوب می‌شود. برند SMC با سال‌ها تجربه در تولید تجهیزات پنوماتیکی، بار دیگر با این مدل نشان داده است که می‌توان بین کارایی، کیفیت و قیمت تعادل ایجاد کرد.

پرسش و پاسخ (FAQ)

۱. آیا شیر برقی SMC SY3120-5LZ-M5 قابلیت استفاده در سیستم‌های بدون روغن را دارد؟
بله، این مدل برای استفاده در سیستم‌های Oil-Free طراحی شده و مناسب صنایع غذایی و دارویی است.

۲. طول عمر مفید این شیر در شرایط کاری عادی چقدر است؟
در شرایط استاندارد، بیش از 70 میلیون سیکل کاری عمر مفید دارد.

۳. آیا امکان نصب این شیر روی منیفولد وجود دارد؟
بله، این مدل کاملاً با منیفولدهای سری SY3000 سازگار است و قابلیت نصب چند‌ولو را دارد.

۴. دمای کاری مجاز برای این شیر چقدر است؟
این شیر در بازه دمایی 5 تا 50 درجه سانتی‌گراد عملکرد پایدار دارد.

۵. در صورت خرابی بوبین، آیا نیاز به تعویض کل شیر وجود دارد؟
خیر، بوبین به‌صورت ماژولار طراحی شده و می‌توان آن را جداگانه تعویض کرد.
