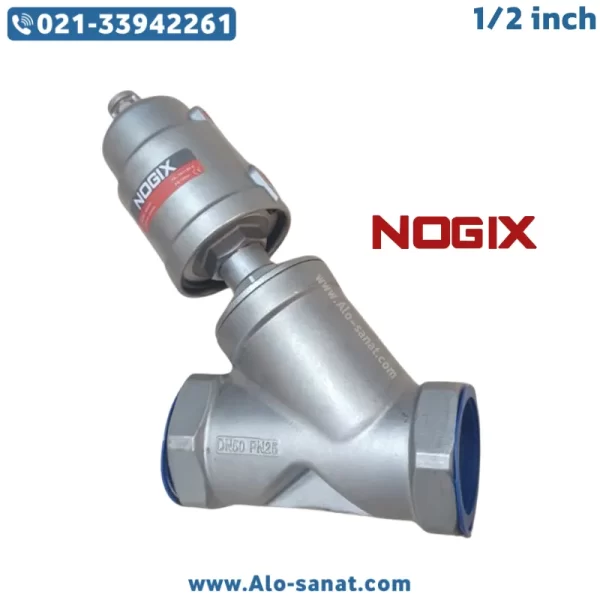

انگل ولو استیل نوجیکس سایز 1/2

انگل ولو استیل چیست و چه کاربردی دارد؟

انگل ولو استیل (Stainless Steel Angle Valve) نوعی شیر صنعتی با طراحی زاویه‌ای است که وظیفه کنترل، قطع و وصل یا تنظیم جریان سیالات را در مسیرهای ۹۰ درجه بر عهده دارد. این نوع ولو، به دلیل ساختار مهندسی‌شده‌اش، امکان عبور سیال با کمترین افت فشار و بیشترین راندمان را فراهم می‌کند. جنس بدنه از فولاد ضدزنگ یا همان استنلس استیل (Stainless Steel) است که مقاومت بسیار بالایی در برابر خوردگی، زنگ‌زدگی و فشارهای کاری بالا دارد.
انگل ولوها معمولاً در سیستم‌های بخار، هوای فشرده، خطوط انتقال سیالات صنعتی و سیستم‌های خنک‌کننده استفاده می‌شوند. در این میان، انگل ولو استیل نوجیکس (Nogix) با طراحی دقیق و کیفیت ساخت بالا، به یکی از گزینه‌های محبوب در صنایع تبدیل شده است.
طراحی زاویه‌ای این نوع شیر موجب می‌شود جریان سیال بدون تلاطم و با هدایت یکنواخت عبور کند و همین ویژگی باعث افزایش طول عمر سیستم و کاهش هزینه‌های تعمیراتی در صنایع شود.

معرفی انگل ولو استیل نوجیکس سایز 1/2 اینچ

انگل ولو استیل نوجیکس سایز 1/2 اینچ (Nogix 1/2” Angle Valve) یک محصول صنعتی با عملکرد دقیق و دوام فوق‌العاده است که در سیستم‌های کنترل جریان مورد استفاده قرار می‌گیرد. این مدل در سایز نامی DN15 (1/2 اینچ) تولید شده و بدنه آن از فولاد ضدزنگ 316 یا 304 ساخته شده است. این آلیاژها به دلیل مقاومت بالا در برابر دما، فشار و خوردگی، بهترین گزینه برای محیط‌های صنعتی سخت محسوب می‌شوند.
شیر زاویه‌ای نوجیکس در طراحی خود از اکچویتور پنوماتیکی بهره می‌برد که باعث عملکرد سریع و دقیق آن می‌شود. با اعمال فشار هوای 4 تا 6 بار، اکچویتور مسیر جریان را باز کرده و با قطع هوا، فنر بازگشتی، مسیر را مجدداً می‌بندد. این مکانیزم باعث واکنش سریع و عملکرد مطمئن در خطوط اتوماسیون صنعتی می‌شود.
آب‌بندی داخلی این مدل از PTFE (تفلون صنعتی) ساخته شده است که در برابر حرارت، فشار و مواد شیمیایی مقاومت بالایی دارد. بنابراین، این محصول برای استفاده در سیستم‌های بخار، آب گرم، هوای فشرده، سیالات نیمه‌خورنده و خطوط روغن مناسب است.
انگل ولو استیل Nogix سایز 1/2 اینچ با استانداردهای ISO و CE تولید شده و دارای دقت بالا در آب‌بندی، عمر کاری طولانی و عملکرد بی‌صدا است.

مزایای استفاده از انگل ولو استیل Nogix

استفاده از انگل ولو استیل نوجیکس سایز 1/2 اینچ در سیستم‌های صنعتی مزایای قابل‌توجهی دارد:

1. مقاومت بالا در برابر خوردگی و زنگ‌زدگی: بدنه استنلس استیل در محیط‌های مرطوب یا خورنده دوام بالایی دارد.

2. طراحی زاویه‌ای برای عبور سیال با افت فشار کم: این ساختار موجب بهبود جریان و افزایش راندمان سیستم می‌شود.

3. واکنش سریع در سیستم‌های پنوماتیکی: اکچویتور پنوماتیکی با فشار هوا کنترل دقیق و بدون تأخیر را تضمین می‌کند.

4. آب‌بندی کامل بدون نشتی: استفاده از متریال PTFE یا Viton مانع از هرگونه نشتی در فشار بالا می‌شود.

5. دوام بالا و طول عمر زیاد: ترکیب متریال مقاوم و طراحی صنعتی موجب ماندگاری طولانی این محصول می‌گردد.

برند Nogix (نوجیکس) با به‌کارگیری استانداردهای بین‌المللی در طراحی و تولید، این مدل را برای مصارف صنعتی سنگین و مداوم بهینه کرده است.

جزئیات فنی انگل ولو استیل نوجیکس سایز 1/2 اینچ

برند: نوجیکس (Nogix)
سایز نامی (DN): DN15 (1/2 اینچ)
جنس بدنه: استنلس استیل 316 / 304
جنس اکچویتور: آلومینیوم آنودایز شده مقاوم در برابر خوردگی
نوع عملکرد: Normally Closed (NC) یا Normally Open (NO)
نوع اتصال: رزوه‌ای BSP / NPT یا فلنجی (بنا بر سفارش)
زاویه عبور سیال: 90 درجه
فشار هوای کنترل: 4 تا 6 بار
حداکثر فشار کاری: 16 بار (PN16)
دمای کاری: از -10 تا +180 درجه سانتی‌گراد
نوع آب‌بندی: PTFE / EPDM / Viton
کاربردها: بخار، هوای فشرده، روغن صنعتی، آب و سیالات نیمه‌خورنده
استانداردها: ISO 9001 / CE / RoHS
وزن تقریبی: 0.8 کیلوگرم
روش نصب: عمودی (ترجیحی) یا افقی

ساختار فنی و نحوه عملکرد انگل ولو Nogix

ساختار فنی انگل ولو Nogix سایز 1/2 اینچ به‌گونه‌ای طراحی شده است که حداکثر دقت و پایداری عملکرد را در شرایط متنوع کاری تضمین کند.
در مدل‌های پنوماتیکی، اکچویتور از نوع پیستونی با فنر بازگشتی است که باعث باز و بسته شدن سریع مسیر جریان می‌شود. این مکانیزم با هوای فشرده کنترل می‌شود و برای سیستم‌های اتوماسیون صنعتی بسیار مناسب است.
بدنه شیر دارای مسیر زاویه‌دار ۹۰ درجه است که سیال را با حداقل افت فشار عبور می‌دهد. سطح داخلی صیقلی آن، از تجمع رسوبات و ذرات جلوگیری کرده و در نتیجه جریان یکنواختی را تضمین می‌کند.
در مدل‌های دستی نیز، هد یا فلکه در قسمت بالای بدنه قرار دارد تا کنترل دستی سیال به‌راحتی انجام شود. همه قطعات متحرک با دقت بالا ماشین‌کاری شده‌اند تا عملکرد نرم و بدون لرزش ارائه دهند.

متریال ساخت و دوام در شرایط صنعتی

استفاده از فولاد ضدزنگ 316 در بدنه انگل ولو نوجیکس، مقاومت بالایی در برابر مواد خورنده مانند بخار، روغن‌ها و ترکیبات شیمیایی ایجاد می‌کند. این آلیاژ با داشتن عنصر مولیبدن، مقاومت به خوردگی حفره‌ای را افزایش داده و از زنگ‌زدگی در شرایط دمای بالا جلوگیری می‌کند.
آب‌بندی PTFE علاوه بر مقاومت شیمیایی بالا، در دماهای زیاد نیز خاصیت الاستیک خود را حفظ می‌کند و مانع از نشتی می‌شود. در مدل‌های خاص، از آب‌بندی Viton استفاده می‌شود که مقاومت بیشتری در برابر روغن‌ها و حلال‌ها دارد.
اکچویتور آلومینیومی با پوشش آنودایز شده، سبک و مقاوم در برابر اکسیداسیون است. این ترکیب متریال باعث شده تا شیر در دما، فشار و محیط‌های صنعتی مختلف عملکردی مطمئن داشته باشد.

کاربردهای صنعتی انگل ولو استیل نوجیکس سایز 1/2 اینچ

انگل ولو استیل Nogix در صنایع گوناگون به‌دلیل عملکرد مطمئن و دوام بالا مورد استفاده قرار می‌گیرد. برخی از مهم‌ترین کاربردهای آن عبارتند از:

• صنایع بخار و تهویه مطبوع (HVAC): برای کنترل دقیق بخار، آب گرم و هوای فشرده.

• کارخانه‌های شیمیایی و پتروشیمی: انتقال سیالات خورنده یا نیمه‌خورنده با ایمنی بالا.

• صنایع غذایی و دارویی: بدنه استیل و آب‌بندی بهداشتی آن مناسب برای خطوط CIP و SIP است.

• تجهیزات خنک‌کننده و روغن‌کاری صنعتی: برای تنظیم جریان مایعات خنک‌کننده یا روان‌سازها.

• سیستم‌های اتوماسیون و خطوط تولید: در فرآیندهای پنوماتیکی و کنترل فشار بالا.

نکات نصب و راه‌اندازی

در زمان نصب انگل ولو استیل نوجیکس سایز 1/2 اینچ رعایت نکات زیر ضروری است:

• جهت فلش حک‌شده روی بدنه باید مطابق مسیر جریان سیال باشد.

• در اتصالات رزوه‌ای از نوار تفلون استاندارد برای آب‌بندی استفاده شود.

• در مدل‌های پنوماتیکی، هوای فشرده باید تمیز، خشک و فاقد روغن باشد.

• نصب در وضعیت عمودی (با اکچویتور در بالا) بهترین عملکرد را دارد.

• پیش از اولین استفاده، باز و بسته شدن چندباره شیر جهت اطمینان از عملکرد صحیح توصیه می‌شود.
  در سیستم‌های بخار، نصب فیلتر و تله بخار قبل از شیر، از ورود ذرات به مسیر جلوگیری می‌کند.

نگهداری و سرویس دوره‌ای

نگهداری منظم از انگل ولو Nogix برای تضمین طول عمر آن اهمیت دارد:

• هر شش ماه یک‌بار وضعیت آب‌بندی و عملکرد اکچویتور بررسی شود.

• در صورت مشاهده نشتی یا افت فشار، پکینگ و اورینگ‌ها تعویض شوند.

• سطح بدنه از گردوغبار و رطوبت پاک شود.

• در خطوط هوای فشرده از فیلتر و خشک‌کن استفاده شود.
  برند نوجیکس برای تمامی مدل‌های خود کیت‌های تعمیر استاندارد ارائه می‌دهد تا سرویس و تعمیرات به‌سادگی انجام گیرد.

نکات ایمنی در استفاده

• از به‌کارگیری شیر در فشار بالاتر از مقدار مجاز خودداری شود.

• در هنگام تعمیر، حتماً سیستم از فشار تخلیه گردد.

• از استفاده در سیالاتی که با متریال شیر سازگار نیستند (مانند اسیدهای قوی) پرهیز شود.

• هنگام حمل و نصب از ضربه به بدنه یا اکچویتور خودداری شود.
  رعایت این نکات موجب افزایش طول عمر و ایمنی عملکرد سیستم می‌گردد.

جمع‌بندی

انگل ولو استیل نوجیکس سایز 1/2 اینچ یک شیر زاویه‌ای با طراحی صنعتی، بدنه مقاوم از استیل ضدزنگ، آب‌بندی دقیق و اکچویتور پنوماتیکی با عملکرد سریع است. این محصول با ترکیب مهندسی دقیق و کیفیت بالا، انتخابی ایده‌آل برای کنترل جریان در سیستم‌های بخار، هوای فشرده و فرآیندهای شیمیایی است.
برند Nogix (نوجیکس) با رعایت استانداردهای بین‌المللی و استفاده از مواد اولیه باکیفیت، محصولی ارائه کرده که دقت، ایمنی و دوام را در کنار هم فراهم می‌آورد. استفاده از این مدل، تضمین‌کننده کارایی پایدار و عملکرد دقیق در سیستم‌های کنترل سیال صنعتی است.

سوالات متداول (FAQ)

1. آیا انگل ولو استیل نوجیکس برای بخار مناسب است؟
بله، بدنه استیل 316 و آب‌بندی PTFE آن را برای بخار تا دمای 180 درجه سانتی‌گراد کاملاً مناسب می‌سازد.

2. آیا این شیر در حالت Normally Open هم عرضه می‌شود؟
بله، بسته به نوع کاربرد می‌توان مدل‌های NO یا NC را سفارش داد.

3. آیا این مدل قابل استفاده در صنایع غذایی است؟
بله، با توجه به بدنه استیل و آب‌بندی بهداشتی، برای خطوط غذایی و دارویی نیز مناسب است.

4. در صورت خرابی اکچویتور پنوماتیکی آیا قابل تعویض است؟
بله، اکچویتورهای برند Nogix به‌صورت ماژولار طراحی شده‌اند و قابل تعویض یا سرویس هستند.

5. چه تفاوتی میان استیل 304 و 316 در این شیر وجود دارد؟
استیل 316 دارای عنصر مولیبدن است و در برابر خوردگی و مواد شیمیایی مقاومت بیشتری نسبت به استیل 304 دارد.
