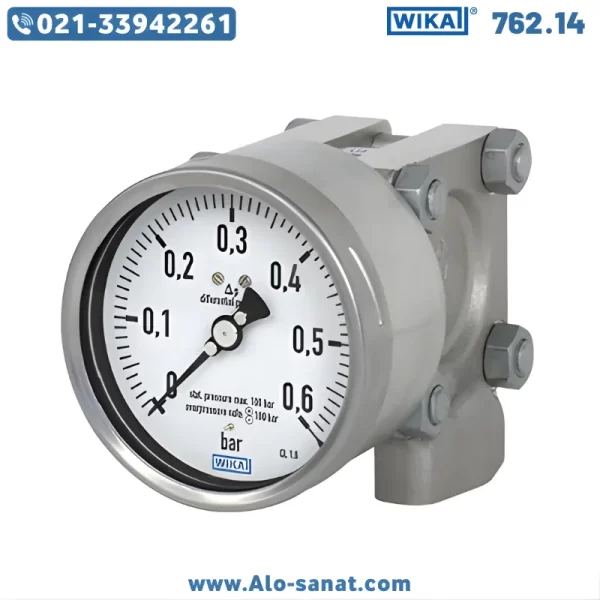

گیج اختلاف فشار ویکا WIKA مدل 762.14 یکی از تجهیزات ابزار دقیق برای اندازهگیری دقیق اختلاف فشار در سیستمهای صنعتی، فیلترها، پمپها و خطوط فرآیندی است. این مدل با طراحی مقاوم، صفحه نمایش خوانا و مکانیزم دیافراگمی دقیق، برای محیطهای صنعتی سنگین و سیستمهای حساس کاربرد دارد. برند ویکا WIKA از معتبرترین تولیدکنندگان تجهیزات اندازهگیری در جهان است و مدل 762.14 نیز یکی از سریهای ویژه برای اندازهگیری اختلاف فشار با دقت بالا به شمار میآید. ساختار مستحکم، مقاومت شیمیایی و مکانیسم پایدار باعث شده این گیج در صنایع مختلف بهعنوان یک ابزار قابلاعتماد شناخته شود.
معرفی گیج اختلاف فشار ویکا WIKA مدل 762.14
گیج اختلاف فشار ویکا مدل 762.14 بر پایه مکانیزم دیافراگمی طراحی شده و قادر است اختلاف فشار میان دو ورودی فشار را بهصورت عقربهای نمایش دهد. این مدل بهطور تخصصی برای کاربردهایی ساخته شده که فشار کل سیستم بالا است اما اختلاف فشار بین دو نقطه بسیار کم و نیازمند اندازهگیری دقیق میباشد. صفحه نمایش بزرگ، عقربه مقاوم، استفاده از استیل ضدزنگ در بدنه و دقت مناسب باعث شده این مدل در کاربردهای حساس صنعتی مورد توجه باشد. در بسیاری از سیستمها مانند فیلترهای فرآیندی، گرفتگی مسیر میتواند موجب افزایش اختلاف فشار شود؛ این گیج اختلاف فشار با نمایش دقیق این تغییر، امکان تنظیم یا تعویض تجهیزات را فراهم میکند.
مزایای استفاده از گیج اختلاف فشار ویکا WIKA مدل 762.14
استفاده از گیج اختلاف فشار WIKA مدل 762.14 مزایای مهمی در کنترل فرآیند و نگهداری تجهیزات ایجاد میکند. نخستین مزیت آن دقت بسیار بالا در اندازهگیری اختلاف فشارهای کوچک است؛ بهگونهای که حتی تغییرات جزئی در فیلترها قابل تشخیص خواهد بود. بدنه استیل این گیج باعث مقاومت بالا در برابر خوردگی، رطوبت و تغییرات دمایی میشود. تحمل فشار استاتیکی بالا نیز موجب شده این مدل در سیستمهایی با فشار کل زیاد بدون کاهش دقت به کار گرفته شود. استفاده آسان، نصب استاندارد، مقاومت در برابر لرزش و طراحی مهندسیشده از دیگر مزایا هستند که مدل 762.14 را به گزینهای مناسب برای صنایع پتروشیمی، پالایشگاهی، دارویی، غذایی و سیستمهای تهویه صنعتی تبدیل میکنند.
جزئیات فنی گیج اختلاف فشار ویکا WIKA مدل 762.14
برند: ویکا (WIKA)
مدل: 762.14
نوع عملکرد: گیج اختلاف فشار مکانیکی (Differential Pressure Gauge)
نوع سیالات قابل اندازهگیری: گازها و مایعات سازگار
جنس بدنه: استیل ضدزنگ 316L
جنس دیافراگم: استیل 316L یا Hastelloy
نوع اتصال: G1/4 یا G1/2 مطابق استاندارد EN 837
محدوده اندازهگیری اختلاف فشار: 0 … 16 میلیبار تا 0 … 25 بار (بسته به مدل انتخابی)
حداکثر فشار استاتیکی قابل تحمل: 40 bar
قطر صفحه نمایش: 100 یا 160 میلیمتر
دقت اندازهگیری: ±1.6% محدوده کامل
درجه محافظت: IP65
دمای کاری: -20 تا +60 درجه سانتیگراد
نوع نمایش: عقربهای
کاربردها: فیلترها، سیستمهای گاز، پمپها، HVAC، صنایع نفت و گاز، تصفیه آب و خطوط فرآیندی.
نحوه عملکرد گیج اختلاف فشار ویکا 762.14
گیج اختلاف فشار ویکا WIKA مدل 762.14 توسط یک دیافراگم دقیق داخلی کار میکند. این دیافراگم بین دو محفظه فشار قرار دارد و نسبت به اختلاف فشار میان ورودیهای High Pressure و Low Pressure واکنش نشان میدهد. زمانی که اختلاف فشار ایجاد میشود، دیافراگم تغییر شکل داده و این تغییر از طریق اهرمها به عقربه منتقل میشود. تفاوت اصلی این مدل با گیجهای ساده در این است که فشار کلی سیستم روی عملکرد دیافراگم اثر نمیگذارد و تنها اختلاف فشار واقعی اندازهگیری میشود. این موضوع باعث میشود گیج ویکا 762.14 در سیستمهایی با فشارهای بالا همچنان عملکرد دقیق و قابلاعتمادی داشته باشد. سازوکار داخلی بهگونهای طراحی شده که در برابر لرزش، شوک فشاری و تغییرات دما پایداری مطلوبی ارائه دهد.
کاربردهای گیج اختلاف فشار ویکا WIKA مدل 762.14
گیج اختلاف فشار ویکا مدل 762.14 در کاربردهای صنعتی گستردهای مورد استفاده قرار میگیرد. در سیستمهای فیلتراسیون، این گیج اختلاف فشار میان ورودی و خروجی فیلتر را اندازهگیری کرده و نشان میدهد چه زمانی فیلتر دچار گرفتگی شده است. در سیستمهای پمپاژ، اختلاف فشار میان ورودی و خروجی پمپ برای بررسی عملکرد و تشخیص افت راندمان بسیار مهم است. این گیج همچنین در سیستمهای HVAC برای کنترل افت فشار در کانالها و کویلها بهکار میرود. در صنایع نفت، گاز و پتروشیمی نیز اختلاف فشار در تجهیزات پالایشی و خطوط فرآیندی نقش مهمی در کنترل تولید دارد. صنایع دارویی، غذایی و تصفیه آب نیز به دلیل دقت بالای مدل 762.14، از آن در کنترل فرآیندهای حساس استفاده میکنند.
طراحی و کیفیت ساخت گیج اختلاف فشار WIKA مدل 762.14
بدنه و اجزای این گیج از استیل ضدزنگ ساخته شده تا در برابر رطوبت، مواد شیمیایی و شرایط سخت محیطی مقاومت کامل داشته باشد. صفحه نمایش از شیشه ایمن (Safety Glass) تهیه شده که در برابر ضربه و شوک فشاری مقاوم است. دیافراگم داخلی، که مهمترین بخش اندازهگیری محسوب میشود، از فولاد ضدزنگ یا Hastelloy تولید میشود تا در برابر سیالات خورنده دوام بالایی داشته باشد. مکانیزم انتقال نیرو به عقربه از اجزای دقیق و کماصطکاک تشکیل شده تا نمایش مقدار اختلاف فشار نرم و بدون لرزش انجام شود. تمامی این ویژگیها باعث شده مدل 762.14 گزینهای مناسب برای محیطهای کاری پرتنش و شرایط صنعتی متغیر باشد.
تفاوت گیج ویکا 762.14 با مدلهای دیگر برند ویکا
گیج اختلاف فشار ویکا مدل 762.14 در مقایسه با مدلهای دیگری مانند 700.01 یا 732.14 دقت بالاتر، مقاومت بیشتر و کاربرد گستردهتری در صنایع سنگین دارد. مدل 700.01 برای کاربردهای عمومی مناسب است، در حالی که مدل 732.14 بیشتر در محیطهای دارای فشار استاتیکی بالا استفاده میشود. مدل 762.14 ترکیبی از دقت، مقاومت و قابلیت استفاده در شرایط سخت است و برای سیستمهایی که اختلاف فشار باید با بالاترین دقت اندازهگیری شود، انتخاب بهتری محسوب میشود. مقاومت بیشتر در برابر سیالات شیمیایی، طراحی پیشرفتهتر بدنه و محدوده اندازهگیری گستردهتر از دیگر تفاوتهای این مدل با نسخههای مشابه است.
نکات نصب گیج اختلاف فشار ویکا مدل 762.14
برای نصب دقیق و عملکرد صحیح گیج اختلاف فشار WIKA 762.14 رعایت چند نکته ضروری است. ابتدا گیج باید در حالت عمودی نصب شود تا دیافراگم در موقعیت استاندارد قرار گیرد. خطوط فشار ورودی باید از هرگونه ذرات آلاینده پاک باشند تا آسیبی به دیافراگم وارد نشود. بهتر است از شیرهای منیفولد برای کنترل فشار ورودی و تسهیل در سرویس دستگاه استفاده شود. در محیطهای لرزشی، نصب گیج همراه با سیستم میرایی توصیه میشود. برای سیالات خورنده باید از نسخههایی استفاده کرد که دیافراگم Hastelloy دارند. رعایت این نکات باعث افزایش عمر مفید و کاهش خطای اندازهگیری خواهد شد.
نکات نگهداری و کالیبراسیون
گیج اختلاف فشار ویکا مدل 762.14 نیازمند نگهداری منظم جهت حفظ دقت اندازهگیری است. بررسی دورهای اتصالات و اطمینان از عدم نشتی خطوط ورودی اهمیت زیادی دارد. کالیبراسیون سالانه یا هر 6 ماه (با توجه به شرایط کارکرد) توصیه میشود تا دقت اندازهگیری حفظ شود. از وارد کردن شوکهای شدید فشاری به سیستم باید جلوگیری شود. در صورت قرار گرفتن دستگاه در محیطهای آلوده یا پرگردوغبار، تمیزکاری سطح خارجی به منظور حفظ خوانایی صفحه ضروری است.
جمعبندی
گیج اختلاف فشار ویکا WIKA مدل 762.14 یک ابزار دقیق، مقاوم و مهندسیشده برای اندازهگیری اختلاف فشار در صنایع مختلف است. این مدل با ساختار تماماستیل، دقت بالا، تحمل فشار استاتیکی زیاد و قابلیت کار در شرایط صنعتی سخت، گزینهای ایدهآل برای فیلترها، پمپها، خطوط فرآیندی و سیستمهای تهویه محسوب میشود. کیفیت ساخت برند ویکا، این مدل را به انتخابی قابلاعتماد تبدیل کرده است که در بلندمدت عملکرد پایدار و دقیق ارائه میدهد.
پرسش و پاسخ (FAQ)
1. آیا گیج اختلاف فشار ویکا مدل 762.14 برای سیالات خورنده مناسب است؟
بله، نسخههای مجهز به دیافراگم Hastelloy برای سیالات خورنده کاملاً مناسب هستند.
2. آیا این مدل تحمل فشار استاتیکی بالا دارد؟
بله، بسته به نسخه، فشار استاتیکی تا 40 بار قابل تحمل است.
3. آیا میتوان گیج 762.14 را روی سیستمهای گاز نصب کرد؟
بله، این مدل برای گاز، هوا و بسیاری از مایعات سازگار قابل استفاده است.
4. دقت اندازهگیری این مدل چقدر است؟
دقت این مدل ±1.6% از مقدار کامل مقیاس است.
5. آیا این گیج نیاز به کالیبراسیون دورهای دارد؟
بله، برای حفظ دقت، کالیبراسیون هر 6 تا 12 ماه توصیه میشود.
